Description

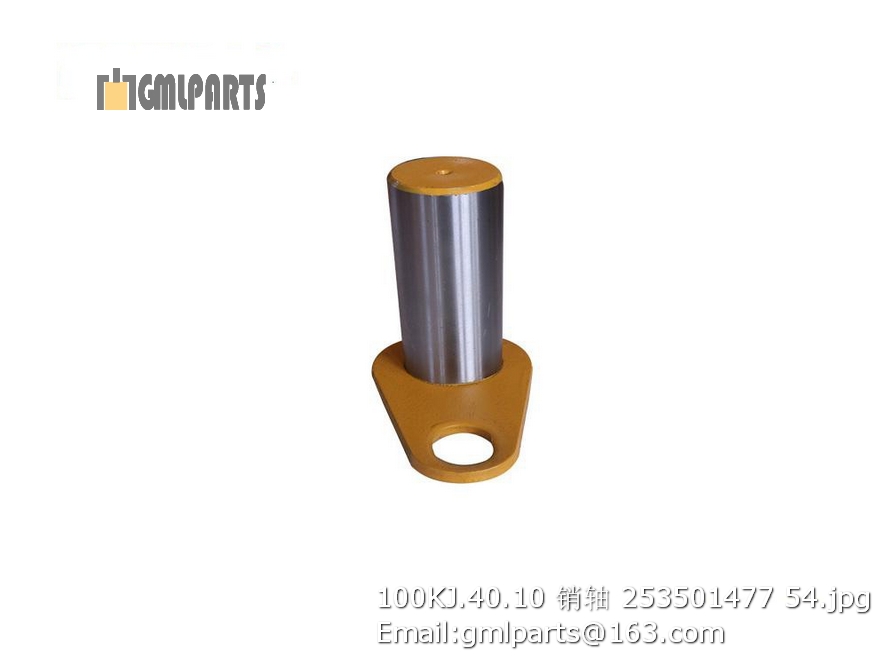

253501477 100KJ.40.10 PIN

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803069978 活塞杆组件 Piston component 1
2 803045385 导向套 Guide sleeve 1
3 803069980 缸筒组件 Cylinder barrel 1
4 803045387 活塞 Piston 1
5 803045593 防护板 Protecting plank 1
6 803045594 螺母 Nut 1
7 803045597 防护塞 Protecting plug 2
8 805005623 螺栓 M12×15 Bolt 8 GB/T5781-2000
9 805603928 开口销 8×100 Bolt 1 GB/T91-2000
10 805403082 挡圈 120 Backup ring 2 GB/T893.1-1986
11 803045595 防尘圈 Wiper 2 属于密封包
12 800514000 关节轴承GE80ES-2RS Bearing 1 GB/T304.5-2002
13 805005669 螺栓 M20×2×30 Bolt 2 GB/T5785-2000
14 805005670 螺栓 M20×2×70 Bolt 10 GB/T5785-2000
15 803069984 指示板 Sign plank 1
16 803069930 密封包 Seal 1
