Description

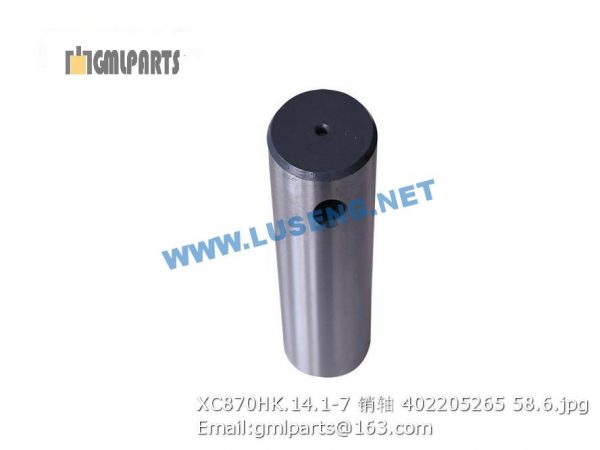

402205265 XC870HK.14.1-7 PIN

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164766 接头 JOINT 1
2 803164632 接头 Adapter 1
3 803164750 接头 Joint 2 GE22LM18×1.5EDOMDCF
4 803164631 弯头 Adapter 1
5 803164539 吸油滤清器底座 filter base 1
6 803164592 液压油滤清器 Hydraulic oil filter elememt 1
7 228700446 螺栓 bolt 2
8 805300010 垫圈 8 Washer 2
9 801100121 O型圈 125×3.55 O Ring Seal 125×3.55 1 GB/T3452.1-1992
10 803006989 驱动泵 pump 1
11 805000334 螺栓M12X40-10.9 Screw 4 GB/T5783-2000
12 805301374 垫圈 12(达克罗) Bolt 4
13 803004179 桥驱动马达 Propulsion -motor 1
14 805000026 螺栓 M16×45 Bolt 4 GB/T 5783-2000
15 805301377 垫圈 16(达克罗) Wahser 6
16 801100055 O型圈160×3.55 O-ring 1
17 226800344 软管夹 Hose clamp 4
18 228702481 管夹板 PPL Plate 4
19 228700441 管夹 Rubber 1
20 805300014 垫圈 10 Washer 10 GB/T93-1987
21 805000036 螺栓 M10×90 805000036 4 GB/T5782-2000
22 805200048 螺母 M10 Nut 4 GB/T6170-2000
23 801902944 扎带 Cable tie 50
24 239900561 软管总成 Hose 1
25 239900455 软管总成 Hose 1
26 239901831 软管总成 Hose 1
27 803164744 接头 Adapter 1 GB/T5783-2000
28 805000714 螺栓 M10×20 Blot 2 GB/T5783-2000
29 803004180 轮边减速机、马达 Reducer 1
30 803164875 接头 adapter 1
31 803164745 接头 Adapter 1
32 803164621 接头 adapter 1
33 239900328 软管总成 Hose 1
34 803164700 法兰接头 Flange 4
35 803164682 法兰组件 Flange 4 M2M2HK-16/N12
36 803164637 接头 Adapter 2
37 803164633 接头 Connector 2
38 239900327 软管总成 Hose 1
39 239901910 软管总成 Hose 2
40 228700437 管夹 Hose 1
41 239900325 软管总成 hose 1
42 803164563 测压接头 Adapter 3
43 803165097 软管总成 Hose 1
44 803164743 接头 Adapter 1
46 803164622 接头 adapter 2
48 803164699 法兰 Flange 2
49 803164717 法兰组件 Washer 2 M2M2HK-12
50 803164690 变径接头 Adapter 1
51 803164795 接头 Joint block 1 GB/T6170-2000
52 803600428 二次锁扣 lock 2
53 803602131 插针（进口） 4
54 803600409 二芯插头 Plug 2
