Description

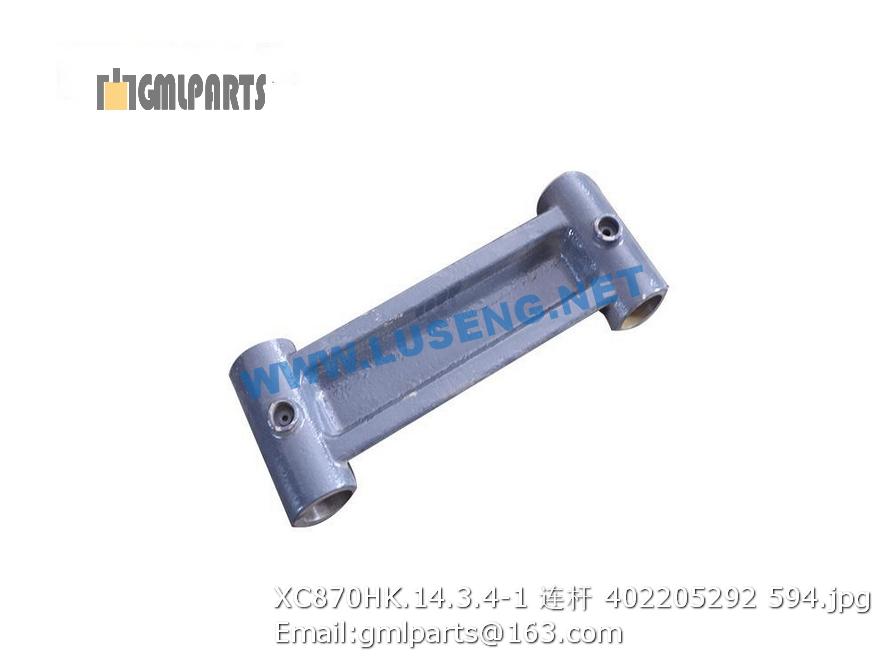

402205292 XC870HK.14.3.4-1 ROD XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164621 接头 adapter 1
2 803164741 接头 Adapter 5
3 239900335 软管总成 Hose 1
4 803164740 接头 Adapter 1
5 803165733 三通接头 Adapter 3
6 803164593 测压接头 Measure nipple 1
7 803164761 接头 Connector 1
8 803164632 接头 Adapter 1
9 803004198 转向泵 Steering 1
10 ▲228700219-090601 转向操纵 Steering 1 仪表箱带
11 228700454 v形密封圈 V-ring 1
12 805300014 垫圈 10 Washer 6 GB/T93-1987
13 805000714 螺栓 M10×20 Blot 4 GB/T5783-2000
14 803004200 阀块 Valve 1
15 803004201 全液压转向器 Steering 1
16 803164581 接头 Joint 2 仪表箱带
17 803165620 接头 Adapter 2 仪表箱带
18 801100336 黄油嘴M10X1 Grease Nipple 4 JB/T7940.1-1995
19 800511493 关节轴承GE35ES jointingbearing 4 GB/T304.1-2002
20 803044647 连接销 pin 4 油缸带
21 803044649 卡片 plate 4 油缸带
22 239900349 软管总成 Hose 1
23 239900350 软管总成 Hose 1
24 239900340 软管总成 Hose 1
25 803044834 转向油缸 cylinder 2
26 805000403 螺栓M12X110 Bolt 2 GB/T5782-2000
28 803164795 接头 Joint block 4 GB/T6170-2000
29 239900351 软管总成 Hose 2
30 239900336 软管总成 Hose 1
31 801100091 O型圈100×3.55 “O” ring 100X3.55 1 GB/T3452.1-1992
1 803164766 接头 JOINT 1
2 803164632 接头 Adapter 1
3 803164750 接头 Joint 2 GE22LM18×1.5EDOMDCF
4 803164631 弯头 Adapter 1
5 803164539 吸油滤清器底座 filter base 1
6 803164592 液压油滤清器 Hydraulic oil filter elememt 1
7 228700446 螺栓 bolt 2
8 805300010 垫圈 8 Washer 2
9 801100121 O型圈 125×3.55 O Ring Seal 125×3.55 1 GB/T3452.1-1992
10 803006971 驱动泵 Propulsion -pump 1
11 805000334 螺栓M12X40-10.9 Screw 4 GB/T5783-2000
12 805301374 垫圈 12(达克罗) Bolt 4
13 803004179 桥驱动马达 Propulsion -motor 1
14 805000026 螺栓 M16×45 Bolt 4 GB/T 5783-2000
15 805301377 垫圈 16(达克罗) Wahser 6
16 801100055 O型圈160×3.55 O-ring 1
17 226800344 软管夹 Hose clamp 4
18 228702481 管夹板 PPL Plate 4
19 228700441 管夹 Rubber 1
20 805300014 垫圈 10 Washer 10 GB/T93-1987
21 805000036 螺栓 M10×90 805000036 4 GB/T5782-2000
22 805200048 螺母 M10 Nut 4 GB/T6170-2000
23 801902944 扎带 Cable tie 50
24 239900561 软管总成 Hose 1
25 239900455 软管总成 Hose 1
26 239901831 软管总成 Hose 1
27 803164744 接头 Adapter 1 GB/T5783-2000
28 805000714 螺栓 M10×20 Blot 2 GB/T5783-2000
29 803004180 轮边减速机、马达 Reducer 1
30 803164875 接头 adapter 1
31 803164745 接头 Adapter 1
32 803164621 接头 adapter 1
33 239900328 软管总成 Hose 1
34 803164700 法兰接头 Flange 4
35 803164682 法兰组件 Flange 4 M2M2HK-16/N12
36 803164637 接头 Adapter 2
37 803164633 接头 Connector 2
38 239900327 软管总成 Hose 1
39 239901910 软管总成 Hose 2
40 228700437 管夹 Hose 1
41 239900325 软管总成 hose 1
42 803164563 测压接头 Adapter 3
43 803165097 软管总成 Hose 1
44 803164743 接头 Adapter 1
46 803164622 接头 adapter 2
48 803164699 法兰 Flange 2
49 803164717 法兰组件 Washer 2 M2M2HK-12
