Description

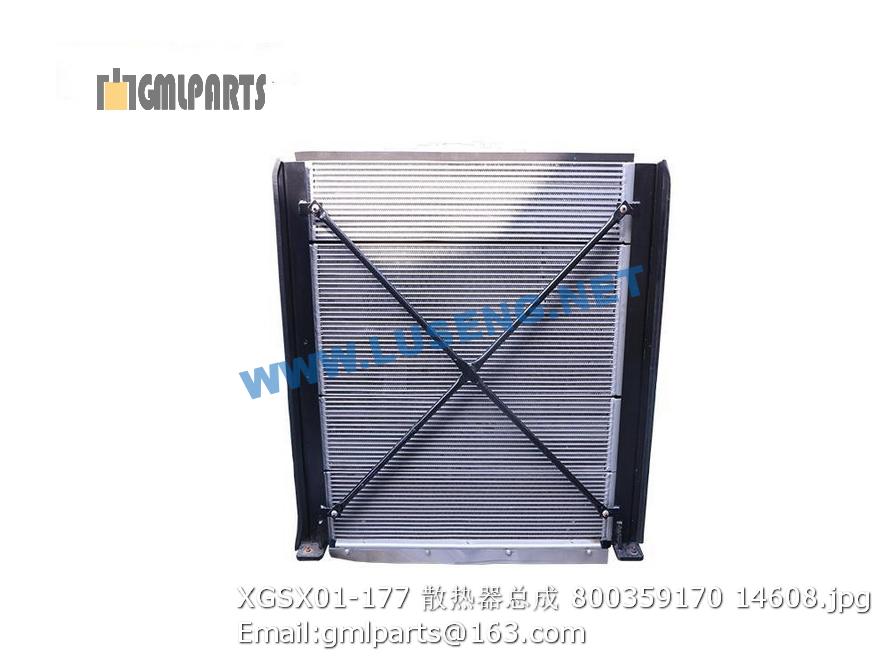

800359170 XGSX01-177 radiator xcmg

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800302279 轮胎 Tyre 2
2 800306716 轮辋 2
3 800306728 驱动桥 1 EATON
3 800306715 驱动桥 1 REXROTH
4 805001993 螺栓 Bolt 8 GB/T5782-2000
5 805200194 螺母 M24 Nut 8 GB/T 889.1-2000
6 805300021 垫圈24 Washer 8 GB/T97.1-2002
7 226802235-07 螺母 24 驱动桥带
8 226802235-08 螺栓 24 驱动桥带
1 800101472 发动机弹性支撑 Flexibility support 8
2 805000014 螺栓 Bolt 12
3 805301374 垫圈 12(达克罗) Bolt 20
4 228700458 后联接板 Link plate 2
5 228700459 左前支腿 Link plate 1
6 805300014 垫圈 10 Washer 16 GB/T93-1987
7 800302298 法兰联轴器 Flange coupler 1
8 228700333 螺栓3/8-16UNC×37 Bolt 8
9 228700578 连接盘 Link plate 1
10 805000062 螺栓 M10×35 Bolt 10 GB/T 5783-2000
11 228700579 接头体 Adapter 1
12 800104047 发动机 Engine 1
13 803604731 油压报警器 Z1/8 Oil pressure alarm 1
14 805000727 螺栓M10X25 Bolt 16 GB/T5783-2000
15 228700460 前右联接板 Link plate 1
16 228700461 滤清器支架 Bracket 1
17 805200098 螺母 M12 Nut 8 GB/T889.1-2000
18 805000573 螺栓M12×100 BOLT 8 GB/T5782-2000
19 805000713 螺栓 M10×45 Bolt 4 GB/T5783-2000
20 860109499 燃油滤清器 Filter 1 FF9340每250小时或1个月更换，以先到为准 发动机附件
21 ▲228702193-050102 皮带 1 发动机附件
22 860108830 发动机机油滤芯 Filter 1 发动机附件
1 805200045 螺母 8 Nut 4 GB/T 6170-2000
2 805002255 螺柱 M8×90 Stud 4 GB/T 901-1988
3 228702204 管 Pipe 4
4 805300069 垫圈 8 Washer 8 10
5 805000017 螺栓 M8×25 bolt 4 GB/T5783-2000
6 805000018 螺栓 M8×20) Elbow 4
7 805200048 螺母 M10 Nut 1 GB/T6170-2000
8 805300017 垫圈10 Washer 1 GB/T97.1-2002
9 805000114 螺栓M10X80 Screw 1 GB/T5782-2000
10 800901281 燃油滤清器 Oil water separator 1 FH23315M
11 228702202 安装支架 Bracket 1
12 801903016 T型抱箍140-148 T-hoop 2
13 228700337 进气管 Wind pipe 1
14 800101467 预滤器总成 Prefilter 1 KA50-5
15 801902785 T型抱箍Φ117 Clamp 1 预滤器附件
16 800101496 T型抱箍 Clamp 8 发动机附件 发动机附件
17 ▲228702200-050201 中冷进气胶管 pipe 2 发动机附件
18 228701991 中冷出气管 Pipe 1
19 801902786 T型抱箍 Clamp 2 Φ114-122
20 800103814 进气胶管 Rubber pipe 1
21 228702203 安装板 Plane 1
22 ▲228702200-050202 中冷出气胶管 pipe 2 发动机附件
23 228701990 中冷进气管 Pipe 1
24 801902787 橡胶条L=2400 Rubber 1
25 860109804 空滤器滤芯 Air cleaner core 1 AH19225-A1 空滤器附件
