Description

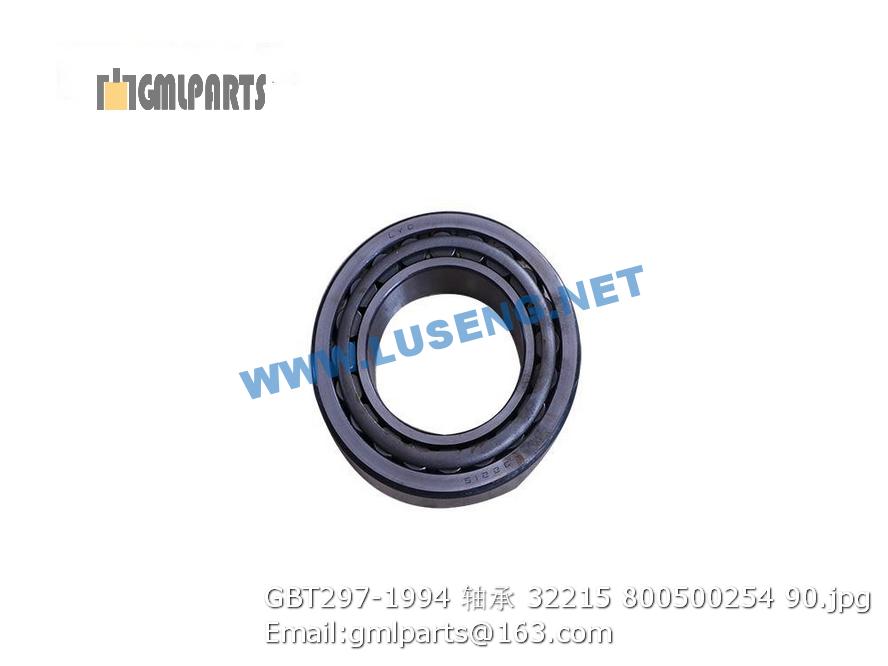

800500254 GBT297-1994 BEARING 32215

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 231200289 车架装配 Frame Assembly 1
2 231200230 XDH080J.02 前轮 Front drum assembly 1
3 231200167 XDH080J.03 后轮 Rear drum assembly 1
4 231200178 XDH080J.04 传动系统 Driving System 1
5 231200187 XDH080J.05 动力系统 Engine system 1
6 231200231 XDH080J.07 操纵系统 control system 1
7 231200284 电气系统 Electrical System 1
8 231200277 XDH080J.11A 液压系统 Hydraulic system 1
9 231200275 发动机罩 Engine hood 1
10 231200269 洒水系统 Sprinkling system 1
11 231200226 XDH080J.14 刮泥板 Scraper Assembly 1
12 231200266 油漆与标记 Paints and decals 1
1 231200112 前轮体 Front Drum 1
2 805300010 垫圈 8 Washer 10
3 805100118 螺钉M8×40 Bolt 6 GB/T70.1-2008
4 800511313 轴承6008-2RS Bearing 1 GB/T276-1994
5 805400016 挡圈 40 Anti-extrusion Ring 1 GB/T894.1-1986
6 231200113 圆垫 Washer 1
7 805400011 挡圈28 Ring 1 GB/T893.1-1986
8 805000033 螺栓M8×16 Bolt 1 GB/T5783-2000
9 231200114 小齿轮 Gear 1
10 805400027 弹性挡圈 50 805400027 2 GB/T894.1-2000
11 231200115 隔垫 Washer 2
12 805000690 螺栓M8×25 BOLT 3
13 805400009 挡圈 90 Circlip 90 1 GB/T893.1-1986
14 231200116 闷盖 Cap 1
15 805300018 垫圈12 washer 12 6 GB/T93-1987
16 805000024 螺栓M12×50 Bolt 6 GB/T5782-2000
17 231200117 大齿轮 Gear 1
18 805000433 螺栓M8×35 Screw 4 GB/T5782-86
19 231200118 右支架 Right bracket 1
20 231200119 齿轮罩壳 Gear Bonnet 1
21 805100100 螺钉 M10×35 Screw M10×35 6 GB/T70.1-2008
22 231200168 半粗羊毛毡圈 170 Seal ring 1
23 231201701 右半轴 right shaft 1
24 231200239 左半轴 Left Shaft 1
25 805000679 螺栓M10X35-10.9-Zn.D Bolt 6
26 805300014 垫圈 10 Washer 12 GB/T93-1987
27 800511314 轴承6210-2RS Bearing 2 GB/T276-1994
28 231200120 前左支架 Left bracket 1
29 805002071 螺栓M12X12 Bolt 1 GB/T5783-2000
30 805601727 销 10×40 Pin 4 GB/T879-2000
31 231200129 调整垫 Washer 2
32 805000048 螺栓M12X35 Bolt 12 GB/T5783-2000
33 231200253 调整垫 Washer 3
