Description

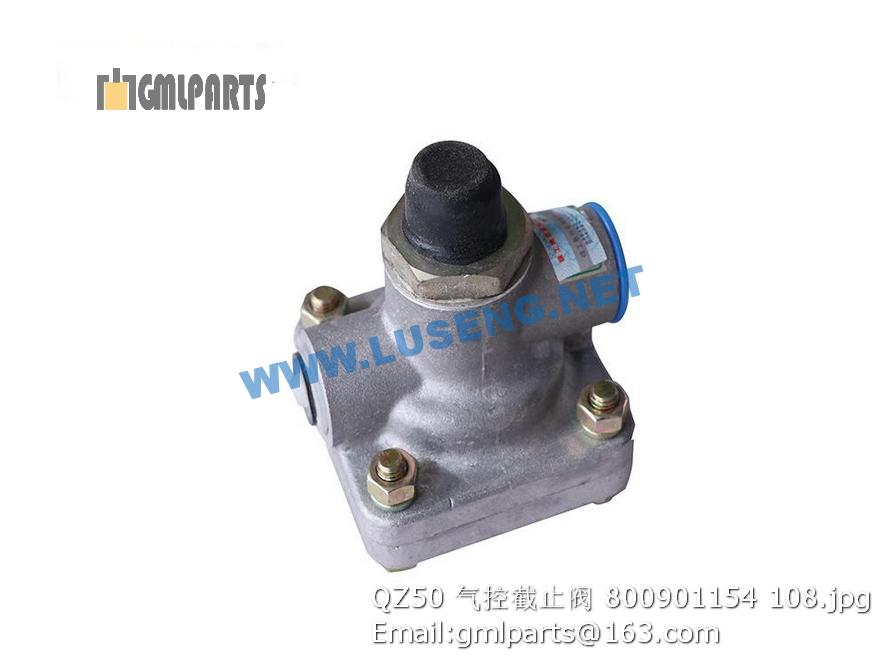

800901154 QZ50 stop valve

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 ▲226802697-050201 雨帽 Rain proof cap 1 发动机带
2 226800269 进气管 Air Take-in Pipe 1
3 801903016 T型抱箍140-148 T-hoop 3
4 860140979 空滤部件 air filter 1 S00026214
5 860140980 外滤芯 air filter element (out) 1 S00022841
6 860140993 内滤芯 air filter element (in) 1 S00022840
1 226800227 制动踏板 Brake pedal 1
2 226800226 橡胶踏板套 Rubber foot pedal 1
3 805046653 螺栓 M12×130(达克罗) Bolt M12×130 1 GB/T5782-2000
4 805338280 垫圈12（达克罗） Washer 1
5 226801786 衬套 Bushing 2
6 805600122 销 3X25 Pin 2
7 226800225 弹簧 Spring 1
8 805338278 垫圈 10(达克罗) Washer 2
9 805200098 螺母 M12 Nut 1 GB/T889.1-2000
10 800901174 离合器主缸 Clutch cylinder 1
11 805600068 销 10×30 Pin 2 GB/T882-2008
12 805046512 螺栓 M8×35（达克罗） Screw M8×25 2
13 805338259 垫圈 8(达克罗) Washer 2
14 805300024 垫圈14 Washer 2
15 800901170 接头 Connector 2
16 239901859 胶管总成 Pipe 1
17 800901169 接头体 Joint body 1
18 800901168 离合器助力缸 Clutch cylinder 1
19 805046462 螺栓 M10×25(达克罗) Bolt 4
20 805338260 垫圈 10(达克罗) Washer 4
21 226800224 连接座 Adaptor 1
22 239902109 软管总成 Soft pipe 1 GB/T9065.1-1988
23 800513323 含油轴承 Bearing 1
24 803071682 固定节流单向阀 Non-return valve 1
25 226803494 带滤网接头 Joint 1 XS202J.6-23
26 226803493 接头 1
1 226803307 气泵接头 1
2 800936868 空压机接管 pipe 1
3 805239118 螺母M22×1.5 nut 1
4 225702167 接头 Connector 1
5 225701814 固定板 Fixation board 1
6 805046473 螺栓 M10×30(达克罗) Bolt 2
7 805338278 垫圈 10(达克罗) Washer 4
8 805338260 垫圈 10(达克罗) Washer 6
9 239902298 胶管总成13-C13-1600(带护套) Pipe 1
10 239900608 胶管总成 Pipe 2
11 800901182 接头 Connector 4
12 805300025 垫圈 12 Washer 11
13 805046553 螺栓M12X55 bolt 4
14 805338261 垫圈12（达克罗） Washer 9
15 800901181 三通接头 Connector 2
16 805600122 销 3X25 Pin 2
17 805600368 销 B10×35 Pin shaft 1 GB/T882-1986
18 226800485 调整垫 plate 2
19 226800224 连接座 Adaptor 1
20 805046907 螺栓 M6×14(达克罗) BOLT 4
21 805338258 垫圈 6(达克罗) Washer 4
22 805338275 5 垫圈 6(达克罗) Washer 6 6 GB/T97.1-2002
23 226800449 抱箍 Hoop 4
24 800901171 油杯体 Oil cup 1
25 805046462 螺栓 M10×25(达克罗) Bolt 4
26 800901168 离合器助力缸 Clutch cylinder 1
27 805300024 垫圈14 Washer 5
28 800901170 接头 Connector 1
29 239901859 胶管总成 Pipe 1
30 239902109 软管总成 Soft pipe 1 GB/T9065.1-1988
31 800152431 离合胶管 φ10-1100 Pipe 1
32 226803494 带滤网接头 Joint 1 XS202J.6-23
33 801902705 喉箍 Clamp 3
34 800901190 接头 Connector 1
35 226803493 接头 1
36 805300016 组合垫圈33 Combination washer 2 JB/T982-1977
37 803071682 固定节流单向阀 Non-return valve 1
38 805046512 螺栓 M8×35（达克罗） Screw M8×25 2
39 805338276 垫圈 8 Washer 4
40 805046477 螺母 8 Nut 6
41 800901174 离合器主缸 Clutch cylinder 1
42 805600068 销 10×30 Pin 1 GB/T882-2008
43 805200098 螺母 M12 Nut 1 GB/T889.1-2000
44 805239115 螺母 M12×1.25 Nut M12 1 GB/T6173-2000(达克罗)
45 805338280 垫圈12（达克罗） Washer 1
46 800513323 含油轴承 Bearing 1
47 226801786 衬套 Bushing 2
48 805046653 螺栓 M12×130(达克罗) Bolt M12×130 1 GB/T5782-2000
49 226800226 橡胶踏板套 Rubber foot pedal 1
50 226800227 制动踏板 Brake pedal 1
51 226800225 弹簧 Spring 1
52 805046484 螺栓 M8×25(达克罗) Blot M8×25(Dacromet) 8 GB/T5783-2000
53 805338259 垫圈 8(达克罗) Washer 10
54 800901175 气制动阀 Air braking valve 1
55 805300032 垫圈 22 Washer 11 JB/T982-1977
56 800901176 接头 Connector 2
57 803100382 螺塞M22×1.5 Plug 1 JB1000-1977
58 239900611 胶管总成 Pipe 1
59 226802399 空心螺栓 1
60 226802397 空心螺栓 1
61 226803554 加力缸接头 Connector 1 XS202J.6-17B
62 226802395 胶管总成13-G11-220 Pipe 1
63 239902297 胶管总成8-C12-1100(带护套) Pipe 1 GB/T9065.3-1988
64 800937810 空气加力泵 Booster Cylinder 2 CM-20J
65 805046544 螺栓 M12×20 bolt 4 GB/T5783-2000
66 226803448 空心螺栓 1
67 226803436 接头 Connector 1 XS202J.6-20
68 227002027 过渡接头 Connector 2
69 239902299 胶管总成13-C13-800(带护套) Pipe 1
70 226803644 连接板 PLATE 1
71 805046505 螺栓 M8×18 Bolt 2
72 800901169 接头体 Joint body 1
73 800901166 接头 Connector 2
74 800901179 接头 Connector 1
75 800902530 自动排水调压阀 Pressure Governor 1
76 800937617 储气筒 Air Reservoir 1
77 226800266 透气管 Pipe 1
78 859907948 喉箍 C10-16 Clamp 1
79 800787141 空压机专用气阀 valve 1
80 800787139 DL6023 内螺纹活接头（1/2″) Connector 1
81 227001604 放水接头 Connector 1
82 805300026 垫圈16 Washer 2
83 800901189 安全阀 Safety valve 1
84 800901188 接头体 Joint body 1
85 805300044 垫圈 18 Washer 1 JB/T982-1977
86 803192089 O形圈 7.5×1.8 O-ring 6 GB/T3452.1-2005
87 801100032 O型密封圈10.6×2.65 O-sealing ring 4
88 226803462 刹车管 Pipe 1 GPA6-G11-250
89 239900616 胶管总成 Pipe 1
90 800152432 制动胶管 pipe 1
91 239902017 胶管总成6-A13-1900 Pipe 1 GB/T9065.1-1988
