Description

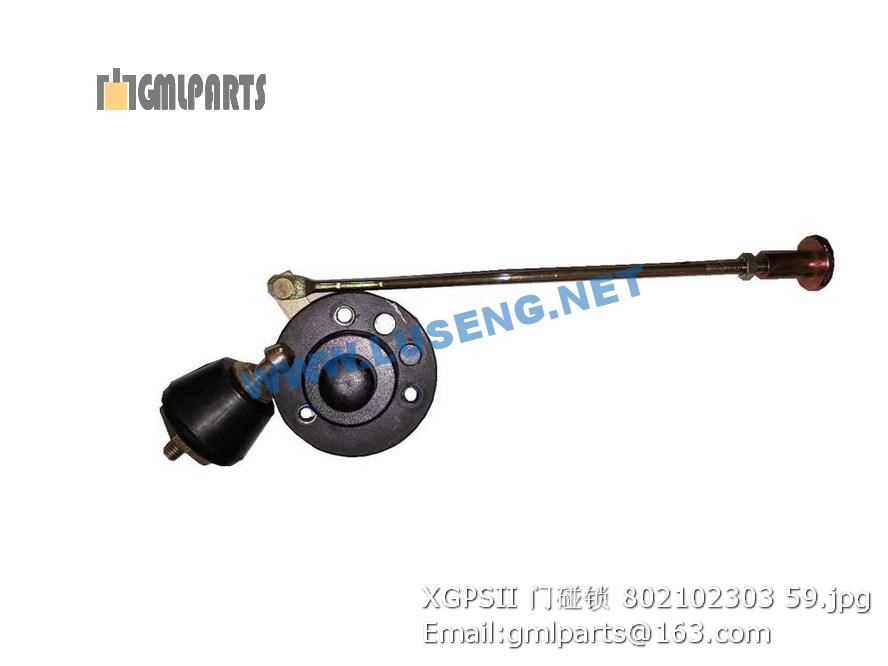

802102303 XGPSII DOOR LOCK XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000555 螺栓 M14×60 Bolt 8 GB/T5783-2000
2 805200067 螺母M14 Nut 8
3 805300144 垫圈14 WASHER 8
4 801902782 减振器 Shock absorber 4
5 805002180 螺栓 M22X55 Bolt 4 GB/T21-1976
6 805300084 螺栓M20×50 Bolt 4
7 805300058 垫圈 22 Washer 22 4 GB/T93-1987
8 800104141 发动机 Engine 1
9 805000231 螺栓M10×1×40 Bolt 8
10 800302290 弹性联轴器 Flexble link 1
11 228700619 连接盘 Connect plate 1
12 805000713 螺栓 M10×45 Bolt 12 GB/T5783-2000
13 805301373 垫圈10(达克罗) Washer 12
14 228700461 滤清器支架 Bracket 1
1 805200045 螺母 8 Nut 8 GB/T 6170-2000
2 805002264 螺柱M8×75 Bolt 4 GB/T900-1988
3 228700344 管 Pipe 4
4 805300069 垫圈 8 Washer 8 12
5 805000017 螺栓 M8×25 bolt 4 GB/T5783-2000
6 805000018 螺栓 M8×20) Elbow 8
7 805200048 螺母 M10 Nut 1 GB/T6170-2000
8 805300017 垫圈10 Washer 1 GB/T97.1-2002
9 805000114 螺栓M10X80 Screw 1 GB/T5782-2000
10 800901281 燃油滤清器 Oil water separator 1 FH23315M
11 228700342 安装支架 Bracket 1
12 801903016 T型抱箍140-148 T-hoop 2
13 228700337 进气管 Wind pipe 1
14 800101467 预滤器总成 Prefilter 1 KA50-5
15 801902785 T型抱箍Φ117 Clamp 1 预滤器附件
16 800101496 T型抱箍 Clamp 8 发动机附件 发动机附件
17 800101487 中冷器胶管 Rubber pipe 3 发动机附件 发动机附件
18 228700340 中冷出气管 Pipe 1
19 801902786 T型抱箍 Clamp 2 Φ114-122
20 228700336 进气胶管 Rubber pipe 1
21 228700343 安装板 Plane 1
22 228700341 中冷器胶管 Rubber pipe 1 柴油机件改制 柴油机件改制
23 228700338 中冷进气管 Pipe 1
24 801902787 橡胶条L=2400 Rubber 1
25 860109804 空滤器滤芯 Air cleaner core 1 AH19225-A1 空滤器附件
1 800101467 预滤器总成 Prefilter 1 KA50-5
2 801902891 T型抱箍φ135 Clamp 3
3 228702592 进气管 Air Take-in Pipe 1
4 800101468 空滤器 Air cleaner 1
5 805000076 螺栓M10X70 Bolt 1 GB/T5782-2000
6 805300014 垫圈 10 Washer 5 GB/T93-1987
7 805300017 垫圈10 Washer 5 GB/T97.1-2002
8 805200048 螺母 M10 Nut 1 GB/T6170-2000
9 228700342 安装支架 Bracket 1
10 805000020 螺栓 M8×30 Bolt 4 GB/T5783-2000
11 805300010 垫圈 8 Washer 4
12 805300069 垫圈 8 Washer 8 4
13 805200045 螺母 8 Nut 4 GB/T 6170-2000
14 228702579 进气支架 Bracket 1
15 805000727 螺栓M10X25 Bolt 4 GB/T5783-2000
16 801902786 T型抱箍 Clamp 1 Φ114-122
17 228702593 进气胶管 AirTake-in Pipe 1
18 801902892 T型抱箍97-105 Joint 1
19 860109804 空滤器滤芯 Air cleaner core 1 AH19225-A1 空滤器附件
20 801903016 T型抱箍140-148 T-hoop 2
21 805301383 垫圈 6(达克罗) Bolt 1
22 805002055 螺栓M6×15 Bolt 1 GB/T5783-2000
