Description

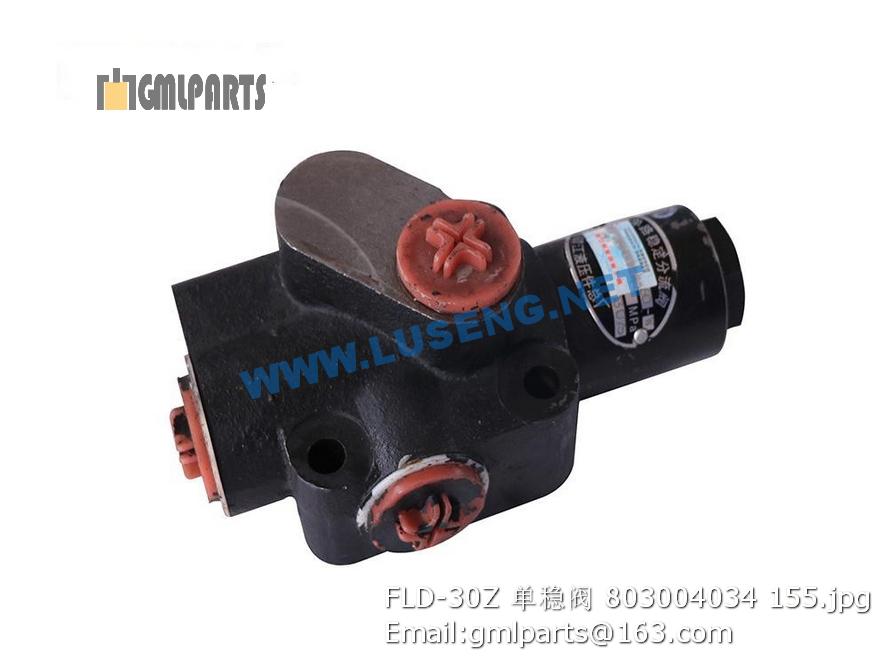

803004034 FLD-30Z xcmg check valve

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000043 螺栓 M10×30 Bolt 2 GB/T 5783-2000
2 805300014 垫圈 10 Washer 2 GB/T93-1987
3 805300017 垫圈10 Washer 2 GB/T97.1-2002
4 231400497 石棉垫 Pad 1
5 229701072 排气波纹管 Ripple Pipe 1
6 801969088 V型槽卡箍φ55-65 V-hoop 1
7 229701070 排气管 Vent-pipe 1
8 805000033 螺栓M8×16 Bolt 8 GB/T5783-2000
9 805301384 垫圈 8(达克罗) Washer 8
10 231400495 石棉垫 Pad 1
11 229701074 管箍 Muffler 2
12 800151125 消音器 Muffler 1
1 228700315 接头 Joint 1
2 805300024 垫圈14 Washer 6
3 229701089 空心螺栓M12×1.25 Bolt 1
4 805300025 垫圈 12 Washer 2
5 800101672 燃油管总成 Fuel hose 1
6 800101675 油水分离器 Pre-fuel filter elememt 1
7 805046513 螺栓M8X40 Bolt 2
8 805338259 垫圈 8(达克罗) Washer 6
9 805338276 垫圈 8 Washer 2
10 805046477 螺母 8 Nut 2
11 229600553 输油管 Fuel hose 1
13 859907948 喉箍 C10-16 Clamp 2
14 229700496 油箱 Diesel oil box 1
15 229600822 垫 Shim 1
16 229600891 盖板 Cover board 1
17 805046484 螺栓 M8×25(达克罗) Blot M8×25(Dacromet) 10 GB/T5783-2000
18 805046503 螺栓 M8×16(达克罗) Bolt 6
19 805338380 垫圈5 Washer 6
20 800101457 空气滤清器 Air Filter 1
21 227300278 磁性螺塞M20×1.5 Plug 1
22 229700982 胶垫 Rubber mat 1
23 229701445 油管接头 Joint 1
