Description

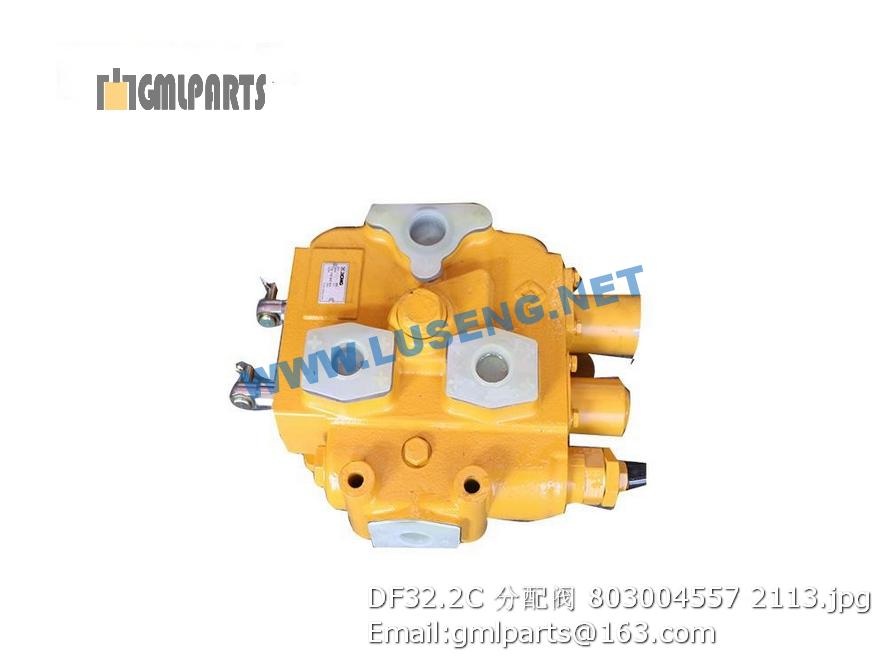

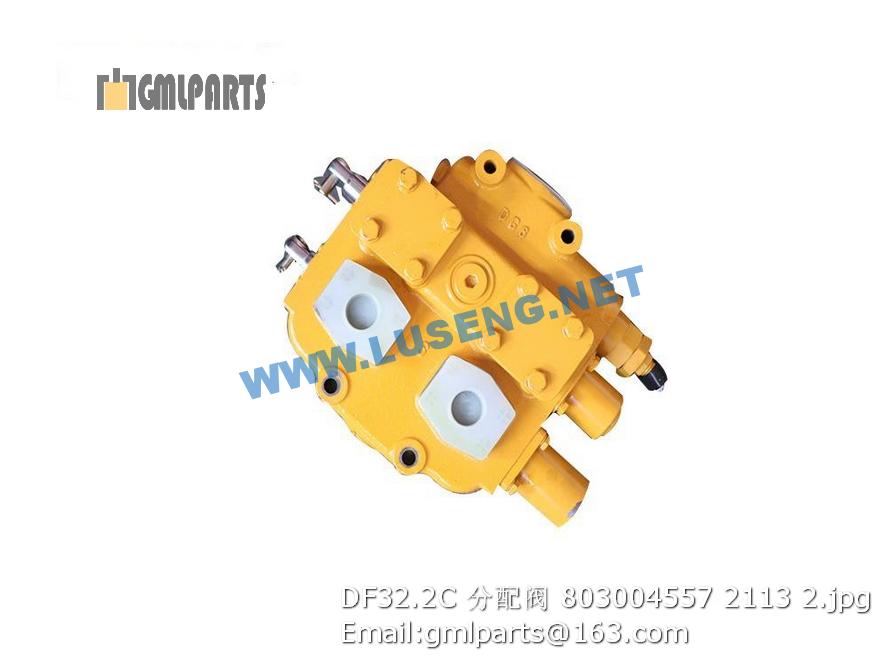

803004557 DF32.2C VALVE XCMG WHEEL LOADER

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803130743 弯头 Joint 2 LZ12L LZ12L
2 803103915 接头 Joint 2 IE12LG1/2ED
3 805100048 螺钉 M8×45 Screw 8 GB/T70.1-2008 GB/T70.1-2008
4 805300010 垫圈 8 Washer 16 GB/T93-1987
5 803010598 平衡阀 Balance Valve 2 T-2856
6 404200487 钢管 Tube 1 XT680.3.1.22
7 803130897 接头 Joint 2 EZ12LG3/8ED
8 803131370 快换接头阴 Quick jion(Yin) 1 FFH06 38GAS F
9 803131371 快换接头阳 Quick jion(Yang) 1 FFH06 38 GAS M FFH06 38GAS M
10 404201774 管夹 Clamp 1 XT680.3.1.20
11 404200486 钢管 Tube 1 XT680.3.1.21
12 805100036 内六角螺钉 M10×25 Screw 2 GB/T70.1-2000 GB/T70.1-2008
13 805300014 垫圈 10 Washer 2 GB/T93-1987 GB/T93-1987
14 404200499 滑块 Slinding Block 1 XT680.3.1-3
15 404200537 支架 Bracket 1 XT680.3.1.25
16 805000089 螺栓 M8X35 Bolt 2 GB/T 5783-2000 GB/T5783-2000
17 803131512 胶管 2 N381HAHA121206-5700
18 803131514 胶管 1 N381HAHA121206-5850
19 803131513 胶管 1 N381HAHA121206-5750
20 805000018 螺栓 M8×20) Elbow 6 GB/T5783-2000
21 404200483 钢管组 1 XT680.3.1.17
22 805200066 螺母M8 Nut 6 GB/T 93-1987 GB/T6172-2000
23 803174644 接头 2 I18LG3/4ED
24 803198214 接头 2 LZ18L
25 803303385 胶管 1 N381HAHF181810-350
26 803181408 胶管 1 N381HAHF181810-1300
27 803601029 接头 2 I18LG1/2ED
28 803043582 节流阀 1 V-VSRU/C34
29 803175356 胶管 1 N381HAHF181810-900
1 805000715 螺栓 M12×25 Bolt 8 GB/T 5783-2000 GB/T5783-2000
2 805300018 垫圈12 washer 12 8 GB/T93-1987 GB/T93-1987
3 805300020 垫圈12 Washer 8 GB/T97.1-2002 GB/T97.1-2002
4 803043542 3联先导阀 1 B2-3-6
5 803174855 接头 Joint 24 I08LM14×1.5ED I08LM14×1.5
6 803131458 胶管 6 N381HAHF080804-900
7 805000089 螺栓 M8X35 Bolt 4 GB/T 5783-2000 GB/T5783-2000
8 805300010 垫圈 8 Washer 4 GB/T93-1987
9 803130720 堵头 1 DEG1/4ED
10 803303425 胶管 5 N381HAHF080804-400
11 803177431 胶管 3 N381HAHF080804-800
12 803043573 8联电磁阀组 1 1070039
13 803309977 胶管 1 N381HAHF080804-1200
14 803131322 胶管 1 N381HAHF080804-1500
15 803601022 接头 Joint 8 IE08LG1/4ED I08LG1/4ED
16 803043569 先导阀 1 B2-CTM-1
17 805300069 垫圈 8 Washer 8 4 GB/T97.1-2002
