Description

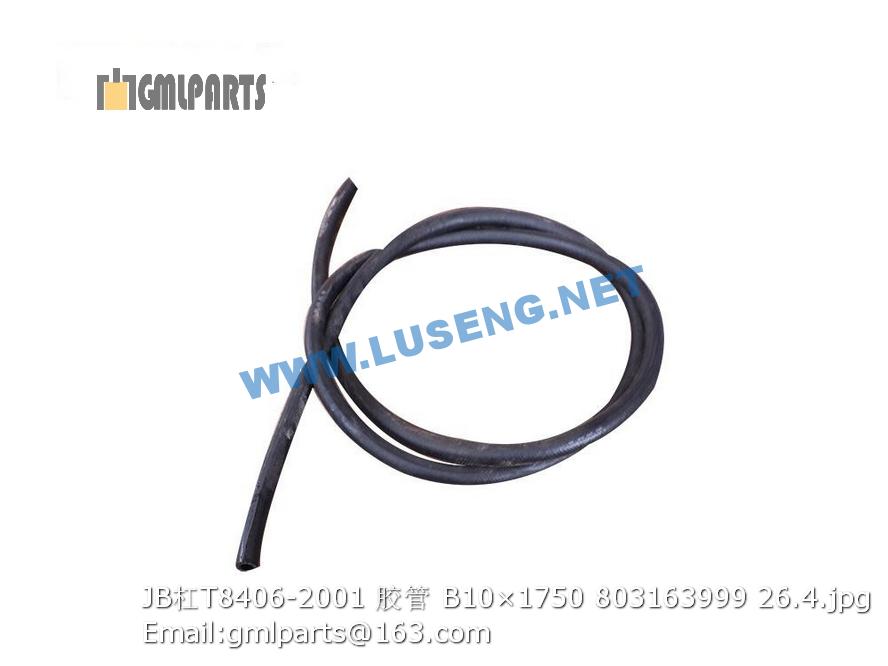

803163999 JB/T8406-2001 HOSE B10×1750

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800302288 JL3801-1601200 从动盘总成 Drive disc assembly 1
2 800302289 JL3801-1601100 压盘与盖总成 Cover 1
3 800305209 变速箱 Gear box 1
4 805200067 螺母M14 Nut 8
5 805300033 垫圈 14 WASHER 8 GB/T93-1987
6 805000702 螺栓 M14×45-10.9 Bolt 8 GB/T5783-2000
7 800305210 万向传动轴 Gimbal shaft 1
8 225701042 手制动装置 Hand-brake system 1
9 225701043 桥安装 Drive Axle Assembly 1
10 800302460 链条 28B-1X66 Chain 2
11 805000043 螺栓 M10×30 Bolt 12 GB/T 5783-2000
12 805300014 垫圈 10 Washer 24 GB/T93-1987
13 805000076 螺栓M10X70 Bolt 12 GB/T5782-2000
14 805300037 垫圈10 Washer 1 JB/T982-1977
15 803163960 接头体6 Pipe Connection 1 GB/T5625.2-2008
16 800902630 润滑油管 Oil pipe 1
17 225701044 接头 Connector 1
18 805200251 螺母 M12X1.5 Nut 1 GB/T6173-2000
19 801100336 黄油嘴M10X1 Grease Nipple 1 JB/T7940.1-1995
1 ▲225701587-0406 第一轴总成结构 Structural Chart of Primary Shaft Assembly 1
2 ▲225701587-0407 离合器壳体总成 Structural Chart of Clutch Case Assembly 1
3 ▲225701587-0408 变速器顶盖总成 Transmission Roof –panel Assembly 1
4 ▲225701587-0409 变速器上盖总成 Structural Chart of Transmission Upper-panel Assembly 1
5 ▲225701587-0410 第二轴总成 Structural Chart of Main Shaft 1
6 ▲225701587-0411 中间轴总成结构 Structural Chart of Countershaft 1
7 ▲225701587-0412 倒车惰轮总成 Reversing Idler Assembly 1
