Description

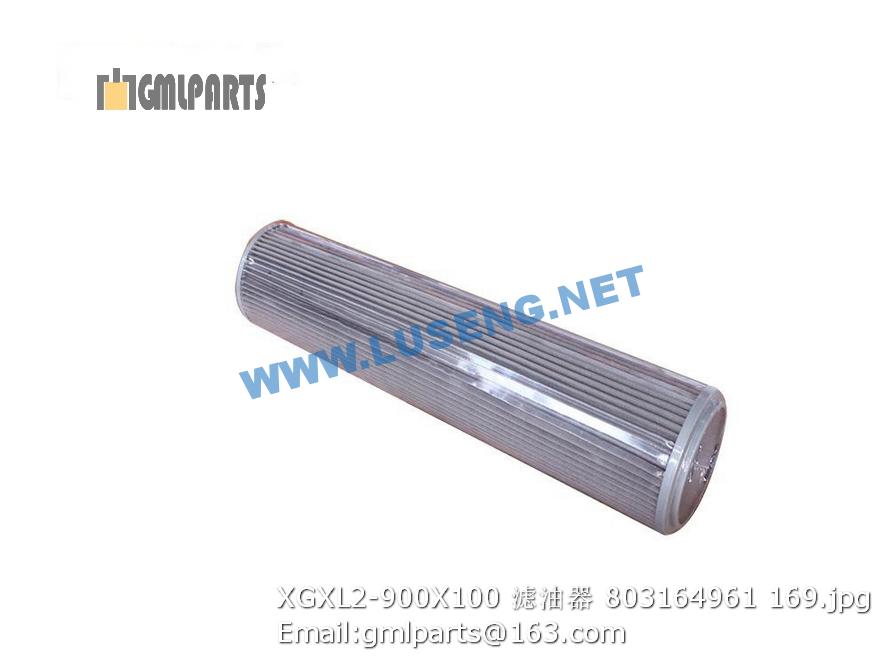

803164961 XGXL2-900X100 XCMG FILTER

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 ▲228700219-000103 机油滤芯 Oil filter core 1
2 800101470 油水分离器 Precipitators 1 CD150
3 ▲228700219-000107 燃油精滤滤芯 Fine fuel filter core 1
5 803164592 液压油滤清器 Hydraulic oil filter elememt 2
6 ▲228700219-000402 主滤芯 Air cleaner core，main 1
7 ▲228700219-000404 安全滤芯 Air cleaner core，safety 1
8 860109318 空气滤芯 Air Filter Core 1 D6114
1 228600546 车架装配 Frame Assembly 1
2 228600514 振动轮（光轮） Drum 1
3 228702454 传动系统 Transition System 1
4 228702332 动力系统 Engine System 1 Ⅸ
5 ▲228700537 仪表箱及操纵系统 Instrument Panel And Control System 1
6 228702663 驾驶室装配 Cab assembling 1
7 228702499 电气系统 Electric system 1
8 228700538 液压系统 Hydraulic System 1
9 228702746 发动机罩 Engine hood 1
10 228700434 刮泥板 Scraper 1
11 228600587 标记安装 Plate And Decals 1
12 228700540 空调系统 Air-conditioner System 1
1 228600280 可调刮齿 Scraper 18
2 228600281 固定板 Board 18
3 805301377 垫圈 16(达克罗) Wahser 52
4 805000026 螺栓 M16×45 Bolt 36 GB/T 5783-2000
5 228600534 前梁 Front girder 1
6 805000051 螺栓 M16×40 Bolt 16 GB/T5783-2000
7 228700704 刮泥板Ⅱ Scraper 2
8 228700703 刮泥板Ⅰ Scraper 2
9 805002127 螺栓M24×2×120 Bolt 8 GB/T5785-2000
10 805300021 垫圈24 Washer 8 GB/T97.1-2002
11 228702761 调整垫 Shim 1
12 228702762 调整垫 Shim 1
13 805000008 螺栓 M6×12 Bolt 8 GB/T5783-2000
14 805300030 垫圈 6 Washer 6 8 GB/T93-1987
15 228700369 板 Board 2
16 228600535 压轮框架 Frame 1
17 805000616 螺栓 M8×12 Bolt 1 GB/T5783-2000
18 228700367 防尘盖 Prevent dust cover 1
19 805000048 螺栓M12X35 Bolt 12 GB/T5783-2000
20 805300018 垫圈12 washer 12 12 GB/T93-1987
21 801100336 黄油嘴M10X1 Grease Nipple 4 JB/T7940.1-1995
22 228700370 盖 Cover 2
23 228700371 垫 Washer 6
24 800511347 轴承 GAC85S/K Bearing 3 GB/T304-2002
25 228700373 V型圈 V-ring 1
26 228700391 转向铰接 Steering hitch 1
27 228700375 V型圈 V-ring 1
28 228700374 调整垫 Shim 2
29 228700372 盖 Cover 1
30 805101805 螺钉M12×16 Bolt 3 GB/T77-2000
31 805000560 螺栓M24×70 Bolt 12 GB/T5782-2000
32 228700275 连接板 Plank 1
33 228700273 销 Pin 2
