Description

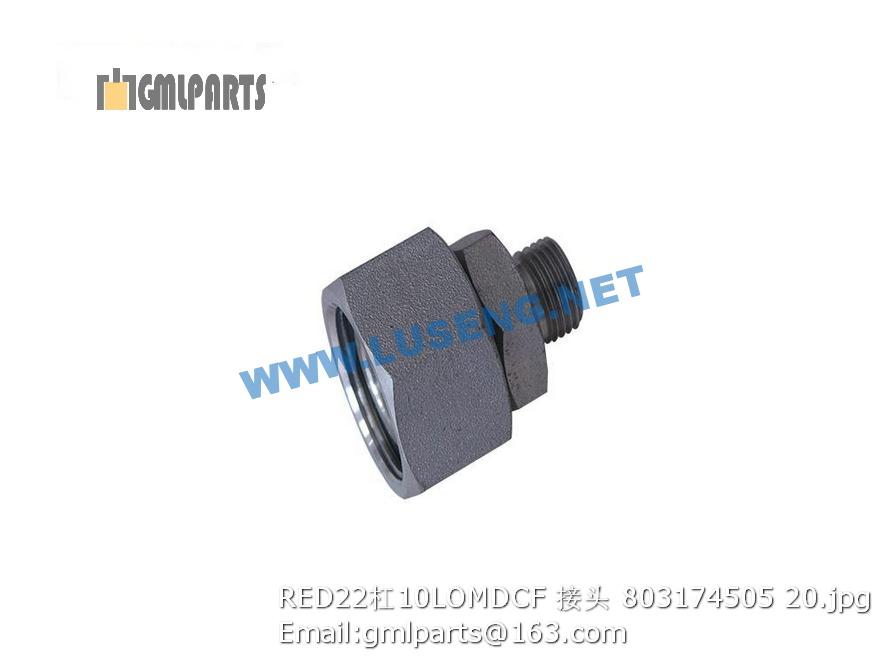

803174505 RED22/10LOMDCF JOINT

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 226802286 油位螺栓 Oil Lever Bolt 1
2 805300055 垫圈 30 WASHER 4 JB982-77
3 228700169 油塞 Oil Plug 2
4 803164073 油封B240X270X15D Oil Seal 1 GB9877.1-1988
5 805301374 垫圈 12(达克罗) Bolt 128
6 230500568 减振块 Shock absorber 16 YLJ-16C
7 227002070 压轮 DRUM 1
8 227001384 轴承盖 Bearing Cover 1
9 805000040 螺栓M16×60 Bolt 24 GB/T5783-2000
10 805301377 垫圈 16(达克罗) Wahser 16
11 227001542 左偏心块总成 Eccentricity Shaft 1
12 805000051 螺栓 M16×40 Bolt 24 GB/T5783-2000
13 227001992 轴承座 bearing housing 2
14 800516369 振动轴承 Bearing 4
15 227001549 传动轴 Transmission shaft 1
16 227001550 右偏心块总成 Right eccentricity shaft 1
17 227001553 右轴承座 Bearing house 2
18 228702220 框架轴承座 Frame bearing set 2
19 227001385 安装板 Mounting Plate 2
20 805000637 螺栓M16X85 Bolt 16 GB/T5782-2000
21 805200200 螺母 M16 Nut 16 GB/T889.1-2000
22 228702222 马达连接盘 Motor bracket 1
23 805000032 螺栓M12X60 Bolt 144 GB/T5782-2000
24 805300018 垫圈12 washer 12 16 GB/T93-1987
25 805002029 螺栓M12×50 10.9级 Bolt 16 GB/T5783-2000
26 227002106 锁片 16
27 227002105 压板 1
28 227001556 套 sleev 1
29 803164135 O型圈300×5.3 O-ring 2
30 805200098 螺母 M12 Nut 128 GB/T889.1-2000
31 800306651 弹性联轴器 Stretch connect 1 ROTEX 48-521553-2
32 800511395 框架轴承 HS723 Frame bearing set 2
33 801101753 油封280×320×20 Seal 2 GB/T13871
34 803164136 O型圈412×7 O-ring 2 GB/T3452.1-2005
35 227001554 橡胶套 Rubber sleeve 2
36 803201494 透气塞 breath cap 1 C-M12
37 801100339 油杯 M10×1 801100339 2 JB/T7940.2-1995
38 227001879 压板 1
39 805000721 螺栓M12x30-10.9 Bolt 16
40 228702284 3/4″堵头 plug 1
41 805300026 垫圈16 Washer 1
42 228700155 调整垫 Shim 4
43 805001910 螺栓M24×160 Bolt 24 GB/T5782-2000
44 805300021 垫圈24 Washer 32 GB/T97.1-2002
45 805200194 螺母 M24 Nut 24 GB/T 889.1-2000
46 805000384 螺栓M24×60 Bolt 8 GB/T5783-2000
47 227001378 减振器支座 Torque reducer support 4
48 226803464 凸块壳 cam 3
49 805001990 螺栓M24×130 Bolt 18 GB/T5782-2000
50 805201509 螺母M24 Nut 18 GB/T6170-1987
51 805301380 垫圈 24 WASHER 18 DIN6796
52 805338246 垫圈16 washer 48 Nord-Lock
1 800302218 轮胎23.5-25 TYRE 2
2 860117298 内胎 Inner tyre 2
3 860110239 球面螺母及螺栓 Spherical Nut 24 驱动桥附件 驱动桥附件
4 800305224 轮辋 Rim 2
5 805001982 螺栓M20×280 Bolt M20×280 8 GB/T5783-2000
5 805001996 螺栓 M24×280 BOLT 8 GB/T5782-2000
6 800351105 驱动桥总成 Dry Driver Axle 1
7 805002021 螺栓 M20×140 Bolt 4 GB/T5783-2000
7 800345971 传动轴 Transmission Shaft Assembly 1 配动力箱
8 226800248 螺钉 Bolt 8
8 805200052 螺母M20 Nut 4 GB/T 6170-2000
9 805300023 垫圈 20 Washer 20 4 GB/T93-1987
9 805300144 垫圈14 WASHER 4
10 805201527 螺母M14X1.5 Nut 4 GB/T889.2-2000
10 800352644 传动轴 TRANSMISSION SHAFT 1 XGC-02G
11 805006324 螺栓 M12×1.25×65(10.9级) Bolt 8 GB/T 5785-2000
11 226800497 锁片 Lock plate 4
12 226800502 锁片 Lock plate 2
12 805338334 垫圈12 WASHER 8 NL12 Nord-Lock
13 805002117 螺栓M14X1.5X45 Bolt 4 GB5785-2000
13 805201509 螺母M24 Nut 8 GB/T6170-1987
14 805200160 螺母 M20 10级 Nut 8 GB/T889.1-2000
14 805338233 垫圈24 WASHER 8 NL24Nord-Lock
15 805300112 垫圈 20 Washer 20 8 GB/T97.1-2002
