Description

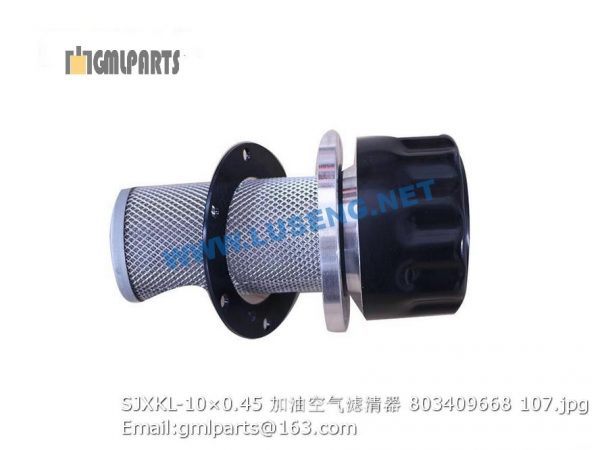

803409668 SJXKL-10×0.45 FILTER XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 239901907 软管总成 Hose 1
2 803164632 接头 Adapter 1
3 803164859 法兰接头 Adapter 2
4 803164828 法兰组件 Flange compent 3
5 803004146 马达 Motor 1
6 805301376 垫圈14 Washer 14 8
7 805000103 螺栓 M14×35 Bolt 4 GB/T5783-2000
8 239900523 软管总成 Hose 1
9 228702481 管夹板 PPL Plate 3
10 805200048 螺母 M10 Nut 4 GB/T6170-2000
11 805300014 垫圈 10 Washer 18 GB/T93-1987
12 805000036 螺栓 M10×90 805000036 6 GB/T5782-2000
13 227002029 管夹 Hose clamp 3
14 803164766 接头 JOINT 3
15 239901908 软管总成 Hose 1
16 239900565 软管总成 Hose 1
17 239900567 软管总成 Hose 1
18 803164615 接头 Adapter 1
19 803164706 接头 Adapter 1
20 803164798 弯头 JOINT 1
21 803164774 接头 Joint 2
22 805200067 螺母M14 Nut 4
23 805002259 螺柱14×40 Bolt 4 GB/T897-2000
24 805000074 螺栓 M12×20 Bolt 6 GB/T5783-2000
25 803164863 滤清器 Filter 1
26 227100233 焊接法兰 Flange 1
27 805300030 垫圈 6 Washer 6 6 GB/T93-1987
28 805000322 螺栓 M6×16 Bolt 6 GB/T5783-2000
29 803004211 闸阀 Valve 1
30 227100236 接头 Adapter 1
31 227100232 耐油胶管 Hose 1
32 805300018 垫圈12 washer 12 4 GB/T93-1987
33 805000716 螺栓M12X30 Bolt 4 GB/T5783-2000
34 227100237 法兰接头 Flange joint 1
35 803004248 双联泵 Pump 1
36 801100284 O形圈105×3.1 O-Ring 1
37 801100121 O型圈 125×3.55 O Ring Seal 125×3.55 2 GB/T3452.1-1992
38 227100231 铜垫圈 Washer 2
39 801100049 O形密封圈50X3.55 O- Ring 1 GB/T3452.1-1992
40 801902804 T型抱箍70-78 Clap 2
41 803164563 测压接头 Adapter 1
42 805000068 螺栓 M10×16 Bolt 8 GB/T5783-2000
43 803011908 振动阀阀块 Valve 1
44 227100305 振动阀支架 Vibration valve plate 1
45 227000269 花键套 Splined sleeve 1
46 803164864 接头 Adapter 1
1 803073865 转向器BZZ500 redirecter 1
2 805300014 垫圈 10 Washer 6 GB/T93-1987
3 805000727 螺栓M10X25 Bolt 2 GB/T5783-2000
4 227100230 液压油箱与安装 Tank 1
5 803164619 接头 Adapter 1
6 803164800 接头 Connector 2
7 239900344 软管总成 Hose 1
8 803164695 法兰接头 Adapter 1
9 803164827 法兰组件 Split Flange 1
10 803164789 三通接头 Adapter 1
11 803164565 测压接头 adapter 1
12 801100340 油杯M6×1 grease cup 4
13 800511493 关节轴承GE35ES jointingbearing 4 GB/T304.1-2002
14 803081717 转向油缸 Cylinder 2
15 803103818 接头 Joint 4
16 803164635 三通接头 adapter 2
17 803164899 接头 Connector 2
18 239900422 软管总成 hose 1
19 803164736 接头 Connector 2
20 801902943 扎带 cable tie 10
21 239900346 软管总成 hose 2
22 239900348 软管总成 Hose 1
23 239900347 软管总成 Hose 1
24 227301508 管塞 Screw plug 1
25 803164684 法兰组件 Flange 1
26 803164697 法兰接头 Adapter 1
27 805000076 螺栓M10X70 Bolt 2 GB/T5782-2000
28 230500297 压板 plate 1
29 230500296 管夹 Rubber block 1
30 239900359 软管总成 Hose 1
31 803164621 接头 adapter 1
32 239900343 软管总成 Hose 1
