Description

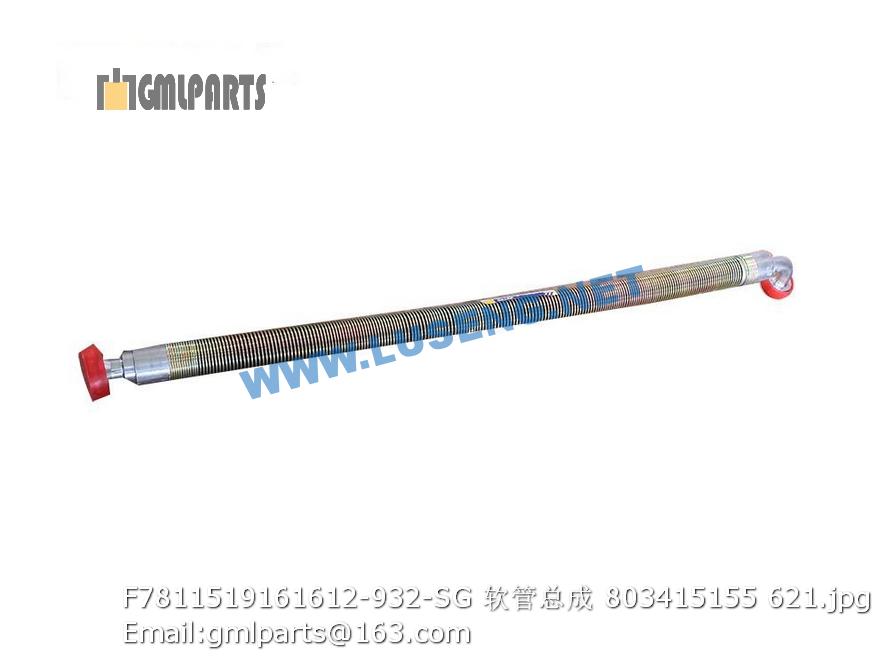

803415155 F7811519161612-932-SG HOSE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803268713 接头 Adapter 2
2 803192054 接头 adapter 2
3 229600627 花键套 Splined sleeve 1
4 803150698 O形圈 O ring 100×3.55 1
5 803164538 滤芯 Filter 1 SF6720,滤芯每1000小时或半年更换，以先到为准 SF6720, filter every 1000 hours or half year replacement, whichever occurs first
6 800101457 空气滤清器 Air Filter 1
7 803382348 软管总成 hose 2
8 822102936 软管总成 hose 1
9 805046608 螺栓 M8×65(达克罗) bolt 2 GB/T5782-2000
10 805338259 垫圈 8(达克罗) Washer 2
11 229600630 管夹板 Plate 1
12 231401695 驱动管夹 Rubber block 1
13 805338261 垫圈12（达克罗） Washer 4
14 805006412 螺栓 M12×30 bolt 4 805006412
15 805139840 螺钉 M6×25(达克罗) bolt 4 GB/T70.1-2008
16 805338258 垫圈 6(达克罗) Washer 4
17 229700079 管夹 Rubber block 1
20 803103959 接头 Joint 1
21 803164420 接头 Joint 1
22 803162089 接头 Joint 1
23 803100723 接头 Joint 1
24 803103798 接头 Joint 1
25 803201537 液位计 Level guage 1
26 803197275 软管总成 hose 1
28 803100741 接头 adapter 2
29 803166556 接头 adapter 1
30 803130736 接头 Joint 1 IE22L11/16UN
31 803173684 接头 Joint 1 EW22LOMDCF
32 803073304 驱动泵 Hydranlic pump 1
33 230101126 摇臂 plate 1
34 803164812 接头 Adapter 1
35 803305993 软管总成 hose 1
36 803165743 接头 adapter 1
37 803104943 接头 adapter 1
38 803164809 接头 Adapter 1
39 803169964 软管总成 hose 1
1 803192034 接头 adapter 1
2 803162089 接头 Joint 1
3 803103815 接头 Joint 1 VKA3/10LCF
4 803172014 接头 adapter 1
5 803164724 接头 Joint 3 GE10L9/16UNFOMD
6 803190762 软管总成 hose 1
7 803103351 接头 Joint 1
8 803189749 软管总成 hose 1
9 803182587 软管总成 Tube Assembly 1
10 803004169 制动阀 Brake valve 1
11 805338258 垫圈 6(达克罗) Washer 2
12 805046889 螺栓 M6×40(达克罗) Bolt 2 GB/T5783-2000
