Description

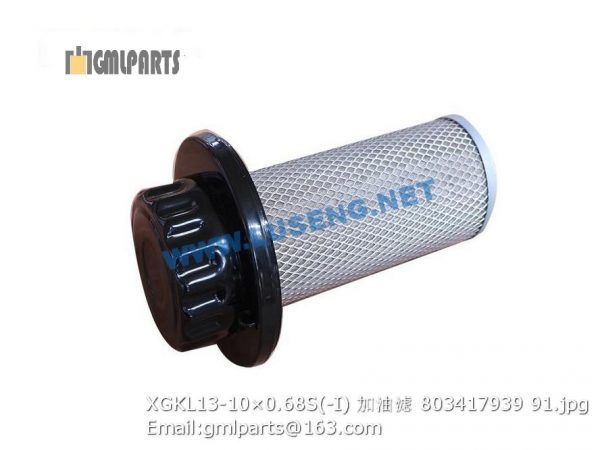

803417939 XGKL13-10X0.68S(-I) FILTER

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 ▲228700219-000102 机油滤芯 Oil filter core 1 Ⅶ
1 ▲228700219-000103 机油滤芯 Oil filter core 1 Ⅸ Ⅹ
1 860108830 发动机机油滤芯 Filter 1 Ⅵ
1 860113207 发动机机油滤芯 FILTER 1 LF3970 Ⅰ
2 800101470 油水分离器 Precipitators 1 CD150 Ⅸ Ⅹ
2 803164662 燃油粗滤滤芯 Pre-fuel filter core 1 1119G-019 Ⅵ
2 803164669 燃油粗滤滤芯 Pre-fuel filter core 1 FS9842 Ⅰ
2 ▲228700219-000104 燃油粗滤滤芯 Pre-fuel filter core 1 Ⅶ
3 ▲228700219-000106 燃油精滤滤芯 Fine fuel filter core 1 Ⅶ
3 ▲228700219-000107 燃油精滤滤芯 Fine fuel filter core 1 Ⅸ Ⅹ
3 860109499 燃油滤清器 Filter 1 FF9340每250小时或1个月更换，以先到为准 Ⅵ
3 860113228 燃油滤清器 FUEL FILTER ELEMENT 1 FF5421 Ⅰ
4 860118569 燃油滤芯 Fuel filter core 1 FS19624(FH23315M) Ⅰ
5 803164592 液压油滤清器 Hydraulic oil filter elememt 2 Ⅰ Ⅵ Ⅶ Ⅸ Ⅹ
6 ▲228700219-000401 主滤芯 Air cleaner core，main 1 Ⅰ Ⅵ Ⅶ
6 ▲228700219-000402 主滤芯 Air cleaner core，main 1 Ⅸ Ⅹ
7 ▲228700219-000403 安全滤芯 Air cleaner core，safety 1 Ⅰ Ⅵ Ⅶ
7 ▲228700219-000404 安全滤芯 Air cleaner core，safety 1 Ⅸ Ⅹ
8 860109804 空滤器滤芯 Air cleaner core 1 AH19225-A1 Ⅰ Ⅵ Ⅶ
8 860109318 空气滤芯 Air Filter Core 1 D6114 Ⅸ Ⅹ
1 ▲228600217-02 车架装配 Frame Assembly 1
2 228600238 振动轮(光轮) Drum 1
2 228600259 焊接凸块轮 Weld Pad Drum 1
2 228600331 装配凸块轮 Assembly Pad Drum 1
3 228700153 传动系统 Transition System 1 Ⅰ Ⅵ Ⅶ
3 228702454 传动系统 Transition System 1 Ⅸ
4 228700363 动力系统 Engine System 1 Ⅰ Ⅰ
4 228702195 动力系统 Engine System 1 Ⅵ Ⅵ
4 228702242 动力系统 Engine System 1 Ⅶ Ⅶ
4 228702332 动力系统 Engine System 1 Ⅸ Ⅸ
5 ▲228700219-06 仪表箱及操纵系统 Instrument Panel And Control System 1
6 228700533 驾驶室装配 Cab assembling 1
7 228700624 电气系统 Electric system 1 Ⅸ II/IX
7 228700679 电气系统 Electric system 1 Ⅵ IV /V /VI
7 228702234 电气系统 Electric system 1 Ⅶ VII
7 228700406 电气系统 Electric system 1 Ⅰ I
7 228700473 电气系统 Electric system 1 III
8 ▲228700219-09 液压系统 Hydraulic System 1
9 ▲228700219-10 发动机罩 Engine hood 1
10 ▲228600217-11 标记安装 Plate And Decals 1
11 ▲228700219-12 空调系统 Air-conditioner System 1
1 805000546 螺栓 M4×12 Bolt 12
2 805300027 垫圈 4 Washer 12 GB/T 93-1987
3 803176572 燃油加油滤清器 Filter 2 每1000小时或半年更换，以先到为准change every 1000 hours or half a year(whichever comes first)
4 805000017 螺栓 M8×25 bolt 20 GB/T5783-2000
5 805300010 垫圈 8 Washer 20
6 805300069 垫圈 8 Washer 8 20
7 228702368 油箱盖 CAP 2
8 228700210 垫 Washer 2
9 805000045 螺栓M12X40 Bolt 6 GB/T 5783-2000
10 805300018 垫圈12 washer 12 6 GB/T93-1987
11 805300020 垫圈12 Washer 6 GB/T97.1-2002
12 228700561 左支架 LEFT BRACKET 1
13 805000062 螺栓 M10×35 Bolt 6 GB/T 5783-2000
14 805300014 垫圈 10 Washer 20 GB/T93-1987
15 805200048 螺母 M10 Nut 6 GB/T6170-2000
16 228700269 梯子 LADDER 1
17 228700697 板 PLATE 1
18 805300017 垫圈10 Washer 20 GB/T97.1-2002
19 805000068 螺栓 M10×16 Bolt 6 GB/T5783-2000
20 801101755 加油管 GREASE CUP 1
21 228700560 右支架 RIGHT BRACKET 1
22 805000727 螺栓M10X25 Bolt 8 GB/T5783-2000
23 228700501 电瓶箱 BATTERY BOX 1
24 228600368 牵引车架 Back bodywork 1 Ⅶ
24 228600370 牵引车架 Back bodywork 1 Ⅸ
24 228600374 牵引车架 Back bodywork 1 Ⅰ
24 228600377 牵引车架 Back bodywork 1 Ⅵ
25 228700266 磁性螺栓 MAGNETISM BOLT 2
26 228700502 垫板 PLATE 2 Ⅵ
27 803164536 液位计 OIL LEVEL AND TEMPERATURE METER 1
28 228702423 封板 PLATE 1
28 228702449 封板 PLATE 1
29 801902787 橡胶条L=2400 Rubber 2
