Description

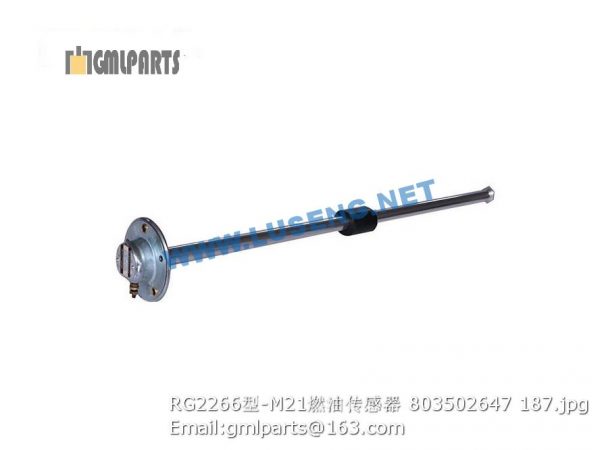

803502647 RG2266 -M21 FUEL SENSOR

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164800 接头 Connector 2
2 239900556 软管总成 Hose 1
3 227301508 管塞 Screw plug 1
4 239900533 软管总成 Hose 1
5 803164589 滤清器 filter 1
6 803073866 全液压转向器 redirector 1
7 805300014 垫圈 10 Washer 4 GB/T93-1987
8 805000727 螺栓M10X25 Bolt 4 GB/T5783-2000
9 803164899 接头 Connector 2
10 803164736 接头 Connector 2
11 800511493 关节轴承GE35ES jointingbearing 4 GB/T304.1-2002
12 801100336 黄油嘴M10X1 Grease Nipple 4 JB/T7940.1-1995
13 239902062 软管总成 Hose 1
14 239900359 软管总成 Hose 1
15 239900422 软管总成 hose 1
16 803164635 三通接头 adapter 2
17 803163573 弯头 Joint 2 EW15LOMDA3C
18 803081721 转向油缸 cylinder 2
19 803164259 接头 CONNECTOR 1
20 803164565 测压接头 adapter 1
21 803164747 接头 Connector 1
22 803164789 三通接头 Adapter 1
23 803163638 接头 Joint 1
24 803164623 接头 Connector 1
25 239902065 软管总成 Hose 2
26 803105653 接头 Joint 4
27 239902063 软管总成 Hose 1
28 230500297 压板 plate 1
29 230500296 管夹 Rubber block 1
30 805000076 螺栓M10X70 Bolt 2 GB/T5782-2000
31 805301274 垫圈10 washer 2 GB/T93-1987
1 803075352 连接销 Pin shaft 2
2 803075353 卡片 Pin 2
3 805603409 开口销 6.3×55 pin 1 GB/T91-2000 GB/T91-2000
4 803044816 开槽螺母M33×2厚40 nut 1 GB/T6178-1986 GB/T6178-1986
5 803044817 格来圈125×109.5×6.3 Glyd Ring 1
6 803044818 孔用支撑环 retaining Ring 2
7 803044824 活塞 piston 1
8 801100241 O形圈35×3.1 O-ring 1 GB1235—76 GB1235-76
9 803044825 缸体 Cylinder 1
10 803044826 活塞杆 piston shaft 1
11 803166687 O形圈125×5.7 O-ring 1 GB1235-76 GB1235-76
12 803044819 轴用支撑环 retaining Ring 2
13 803044820 斯特封45×60.1×6.3 seal 1
14 803044827 孔用卡键 pin 1
15 803044828 挡环 Washer 1
16 805403106 轴用弹挡d115 Backup Ring 1 GB894.1-1986 GB894.1-1986
17 803044829 导向套 Guide sleeve 1
18 803044821 防尘圈45×53×6 Dustproof ring 1
19 803044822 轴封45×55×7.3 Shaft seal 1
21 805100064 螺钉 M8×20 Bolt 4 GB/T70.1-2008 GB/T70.1-2000
22 805300010 垫圈 8 Washer 4 GB/T93-1987
