Description

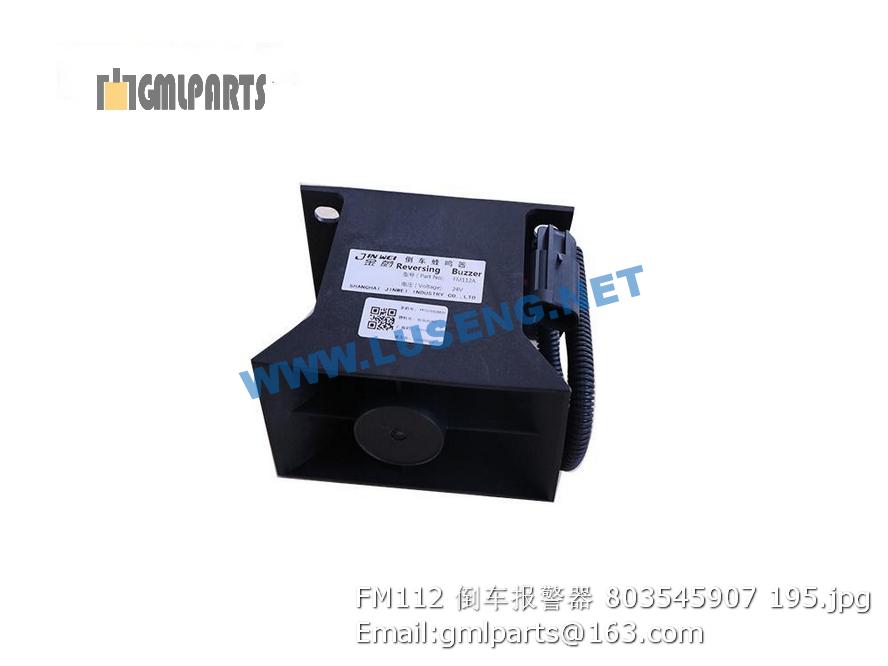

803545907 FM112 Reverse alarm
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805046484 螺栓 M8×25(达克罗) Blot M8×25(Dacromet) 4 GB/T5783-2000
2 805338259 垫圈 8(达克罗) Washer 4
3 805338276 垫圈 8 Washer 4
4 805046558 螺栓 M12×90(达克罗) Bolt 4 GB/T5783-2003
5 805338280 垫圈12（达克罗） Washer 4
6 805046548 螺栓M12X40（达克罗） Bolt 2 GB/T 5783-2000
7 805301374 垫圈 12(达克罗) Bolt 2
8 229700561 后平台承板 Board 1
9 229600615 调整垫 Pad 4
10 805046507 螺栓 M8×20(达克罗) Bolt 16
11 805301384 垫圈 8(达克罗) Washer 16
12 229600824 减振器 Shock absorber 4
13 229600616 垫板 Board 4
14 229600614 止动垫 Pad 4
15 805200098 螺母 M12 Nut 4 GB/T889.1-2000
16 229701319 箱盖 Cover 2
17 805238370 螺母 M6(达克罗) Bolt 8
18 805338258 垫圈 6(达克罗) Washer 24
19 805338275 5 垫圈 6(达克罗) Washer 6 16 GB/T97.1-2002
20 801538592 加长铰链 Gemel 2
21 805046496 螺栓 M6×20(达克罗) bolt 8 GB/T5783-2000
22 229701485 盖板 Cover 1
23 805238366 螺母 10（达克罗） Nut 4
24 805338260 垫圈 10(达克罗) Washer 4
25 805046473 螺栓 M10×30(达克罗) Bolt 4
26 229701426 仪表箱总成 Cable instrument box 1
27 805140011 螺钉 M4×16(达克罗) Bolt 8 GB/T818-2003
28 801538593 铰链 Gemel 2
29 801536015 401机罩锁 Lock 1
30 229602393 柜门 Tank porat 1
31 805238481 螺母 M4(达克罗) Nut 8 GB/T6170-2003
32 229701481 平台焊接 Platform 1
33 229701192 操纵箱 Congtrol box 1
34 805046497 25 螺栓 M6×25（达克罗） Screw M6×25 16 GB/T5783-2000
35 801938238 座椅 Seat assembly 1
36 ▲229701192-01 操纵软轴 Control cable 1
37 227300313 缓冲垫 BABBER 2
38 229701149 盖板 Plate 1
1 229701479 仪表箱结构 Structure of cable instrument box 1
2 229701201 仪表箱液压 Hydraulic of cable instrument box 1
3 229701413 仪表箱电气 Electric of cable instrument box 1
1 803548398 组合仪表 12V Combinational instrument 1
2 803604784 蘑菇头按钮头 Emergency stop knob 1
3 803164896 常开触点 touch 1
4 803604785 按钮开关头（黑） Button head（black） 1
5 801904165 Φ22黑色孔塞 Φ22 Black stopper 1
6 803608667 点火开关 Igniting Switch 1 JK428XG
7 803604788 选择开关头（两位） Switching knob head（two-bit） 5
8 803604786 触点基座(常开) socket (NO) 5
9 803607843 触点基座（常闭） Connect block socket 1
10 803604553 保险丝盒 Fuse box 1 仪表箱带
11 803604635 保险丝15A Fuse 15A 2
12 803604636 保险丝(20A) 2
13 803604634 保险丝(10A) 10
14 803604618 汽车继电器 Relay 7
15 803669446 自锁按钮开关 Press knob 1
16 803689004 限位开关 Switch 2
17 803705821 备用电源插座 Power socket 1
18 229701417 1 仪表箱线束 Harness of cable instrument box 1
