Description

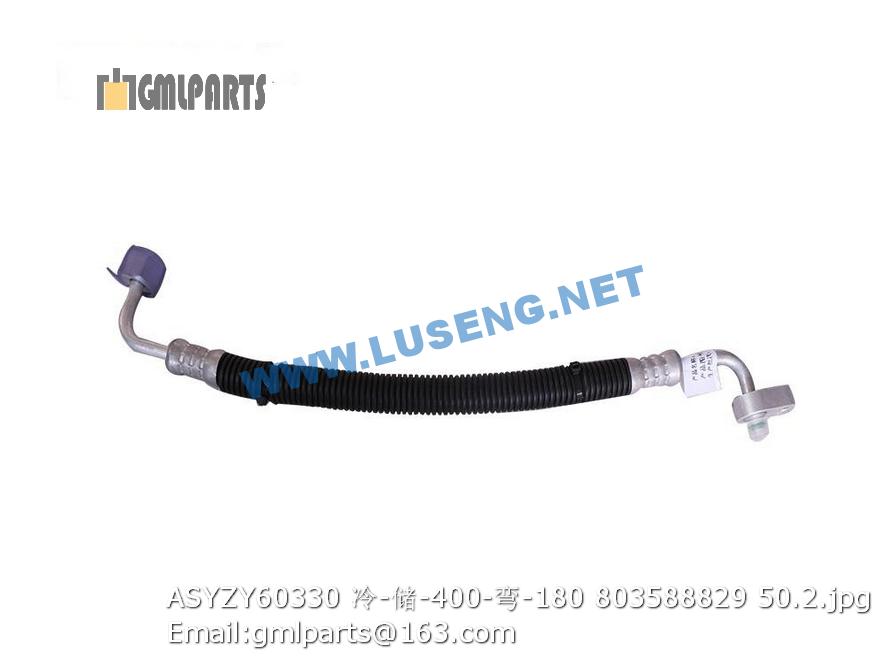

803588829 ASYZY60330 HOSE
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 ▲1200K-140101 A型皮带 A-strap 1
2 ▲1200K-140102 压缩机 Compressor 1
3 ▲1200K-140103 胶管 Hose 1
4 ▲1200K-140104 胶管 Hose 1
5 ▲1200K-140105 胶管 Hose 1
6 ▲1200K-140106 胶管 Hose 1
7 ▲1200K-140107 冷凝器 Condenser 1
8 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000
9 805300014 垫圈 10 Washer 4 GB/T93-1987
10 805300017 垫圈10 Washer 4 GB/T97.1-2002
11 805000322 螺栓 M6×16 Bolt 2 GB/T5783-2000
12 805300030 垫圈 6 Washer 6 2 GB/T93-1987
13 805300029 垫圈 6 Washer 6 2 GB/T97.1-2002
14 ▲1200K-140108 贮液器 Liquid-Tank 1 TYJ2-400
15 ▲1200K-140109 贮液器支架 Bracket 1 CD30L14-018
16 ▲1200K-140110 蒸发器 Evaporate 1
17 ▲1200K-140111 新风管 Pipe 1 φ50×160
18 801902713 喉箍B45-70 Clamp 2 QC/T619-1999
19 ▲1200K-140112 新风盒 Air Cleaner 1 CDKT87-040
20 805000033 螺栓M8×16 Bolt 5 GB/T5783-2000
21 805300010 垫圈 8 Washer 5
22 805300069 垫圈 8 Washer 8 5
23 253000546 胶垫 cushion 1 空调带
24 ▲1200K-140113 吸水球 Hydra Sponge 1 CDKT-XSQ-01
25 800511391 保温胶管=1600 Pipe 2 空调带
26 801902714 不锈钢吼箍 51-70 Clump 8 QC/T619-1999
27 805000048 螺栓M12X35 Bolt 4 GB/T5783-2000
28 805300018 垫圈12 washer 12 4 GB/T93-1987
29 805300020 垫圈12 Washer 4 GB/T97.1-2002
30 253200832 回水接头 Joint 1
31 253200833 进水接头 Joint 1
32 250300125 暖风热水开关(ZG3/8) Switch 2
33 801902702 双钢丝环箍 63-68 Clamp 4 JB/T3616.1
34 803269049 JB/T8406-2008 胶管 B16×3850 HOSE 1
35 253201513 热水管 Pipe 1
1 253200834 空调支架 Bracket 1
2 805000713 螺栓 M10×45 Bolt 6 GB/T5783-2000
3 805301284 垫圈10 Lock washer 6 GB/T93-1987
4 805300017 垫圈10 Washer 9 GB/T97.1-2002
5 805200048 螺母 M10 Nut 3 GB/T6170-2000
6 805000292 螺栓M10x120 Bolt 2
1 ▲1200K-140301 上盖 Top Cover 1
2 ▲1200K-140302 蒸发加热芯体总成 Evaporator Core 1
3 ▲1200K-140303 回气管组件 Return Pipe 1
4 ▲1200K-140304 进液管组件 Inlet Pipe 1
5 ▲1200K-140305 风机底板 Bottom-Board 1
6 ▲1200K-140306 蒸发风机 Evaporator Blower 1
7 ▲1200K-140307 蒸发器隔板 Evaporator Board 1
8 ▲1200K-140308 膨胀阀 Expansion Valve 1
9 ▲1200K-140309 分液器 Liquid Separator 1
10 ▲1200K-140310 加热芯体管 Pipe 2
11 ▲1200K-140311 下壳体组件 Cabinet Components 1
12 ▲1200K-140312 芯体固定板 Fixing Board 1
13 ▲1200K-140313 过管圈 Protective Ring 3
14 ▲1200K-140314 芯体固定板1 Fixing Board 1
1 ▲1200K-140401 冷凝器壳体组件 Shell Components 1
2 ▲1200K-140402 冷凝风机 Condensate Fan 2
3 ▲1200K-140403 冷凝器线束 Wiring Harness 1
4 ▲1200K-140404 冷凝器芯体 Condenser Core 1
5 ▲1200K-140405 螺栓M6X16 Bolt 14
6 ▲1200K-140406 弹垫圈M6 Spring Washer 14
7 ▲1200K-140407 平垫圈M6 Flat Washer 14
8 ▲1200K-140408 涂胶板 Board 2
