Description

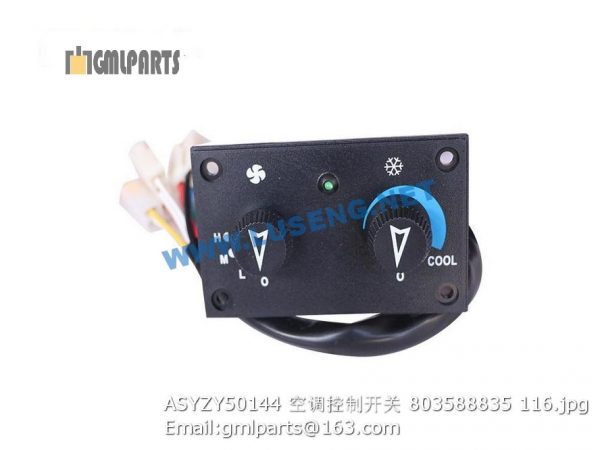

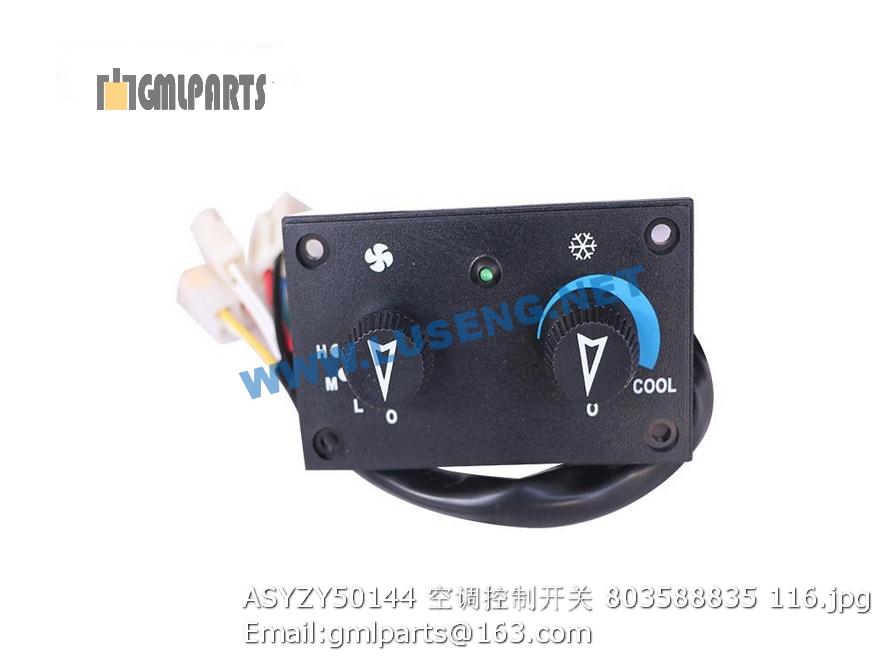

803588835 ASYZY50144 AC CONTROL PANEL

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 253200960 挡板组件 Clapboard 1
2 253200547 侧隔栅 Side grid 2
3 252102149 后罩体 Hood Body 1
4 253000708 顶隔栅 Bolt 1
5 805300069 垫圈 8 Washer 8 40
6 805300010 垫圈 8 Washer 40
7 805000018 螺栓 M8×20) Elbow 40
8 253200554 销轴 Pin 3
9 253200551 铰链 Gemel 3
10 803604479 挡圈 22 Clip ring 3
11 805200046 螺母 M5 Nut 3 GB/T6170-2000
12 805300109 垫圈 5 Washer 13 GB/T93-1987
13 805300119 垫圈5 Washer 13 GB/T 97.1-2002
14 805300013 垫圈16 Washer 6 GB/T 97.1-2002
15 805300011 垫圈 16 Washer 6 GB/T 93-1987
16 805000051 螺栓 M16×40 Bolt 6 GB/T5783-2000
17 250900479 徐工标徽 Brand 1
18 253200573 风扇罩 Fan hood 1
19 253201915 后挡罩 Back hood 1
20 253200682 尾灯罩 Taillight hood 2
21 253200681 尾灯盖板 Taillight board 2
22 805100273 螺钉 M5×12 805100273 10 GB/T818-2000
23 253201736 联结板 Plate 2
24 805300112 垫圈 20 Washer 20 6 GB/T97.1-2002
25 805300023 垫圈 20 Washer 20 6 GB/T93-1987
26 805000145 螺栓 M20×60 Bolt 6 GB/T5783-2000
27 253000128 缓冲头 SHOCK ABSORBER 1
1 803164443 EP-S电动泵 Electrically Driven Pump 1 2175 6100 201
2 803164444 PE-120F 柱塞泵 Piston Pump 1 2185 9906 10010
3 800302274 安全阀 Relief Valve 1
4 805000020 螺栓 M8×30 Bolt 2 GB/T5783-2000
5 819905999 直接头 M10×1 Straight Connector 19 0401 2000 306
6 819906003 外套 Threaded Ferrule 56 1001 21 200
7 819906002 直涨芯 Pipe connector, straight 40 1001 21 201
8 252000101 主分配器 Main Distributor 1 MX-F3/3
9 805101950 螺钉M5×40 Hex. Socket screw 12 GB70-85
10 805301447 垫圈5 Washer 12 GB93-87
11 805300119 垫圈5 Washer 12 GB/T 97.1-2002
12 803164254 弯接头M10×1 Elbow Screw-In Connector 7 0401 2200 306
13 803604578 线卡φ10 ply-yarn drill φ10 38
14 805000018 螺栓 M8×20) Elbow 48
15 805302458 垫圈8 Lock Washer 50
16 803604566 线卡 Clamp 18
17 803502525 双向直接头 Double End Connector 2 0401 3600 306
18 253201288 左油管 Left Steel pipe 1 1200K.26-1
19 803604600 线卡 Ply-yarn Drill 10
20 253201289 右油管 Right Steel pipe 1 1200K.26-2
21 801101738 二级分配器 Sub-Distributor 1 MX-F5/8
22 805101902 弯涨芯 Tube Stud 90°Angle 16
23 803164445 二级分配器 Sub-Distributor 1 MX-F3/4
24 803004136 二级分配器 Sub-Distributor 1 MX-F5/10
25 253201191 接管 Transition-Pipe 2 1200K.26-3
26 819908447 高压胶管 High-Pressure Hose dia. 8,6×4 1 1001 21 200
27 819906005 保护套 20000 Spiral protection 1 1001 21 005
