Description

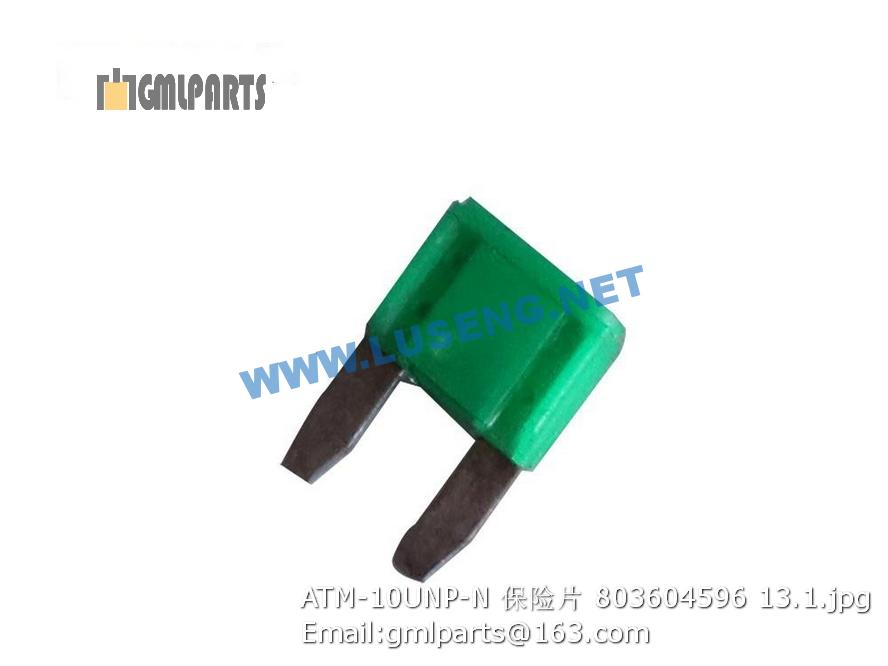

803604596 ATM-10UNP-N FUSE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805001907 螺栓 M20×140 BOLT 4
2 805201518 螺母M20 NUT 4 GB/T6182-2000
3 805300056 垫圈 20 WASHER 4 GB/T96.1-2002
4 252100222 减震器 RUBBER SHIM 8
5 252900342 隔套 SPACER 4
6 252601131 右支架 2
7 253202216 接头 1
8 803307569 胶管B32×380 1
9 801902712 喉箍 B33-57 Hose 6
10 253202370 油标指示座 1
11 801101737 液位计 1
12 805000089 螺栓 M8X35 Bolt 4 GB/T 5783-2000
13 805300010 垫圈 8 Washer 4
14 803303642 胶管B32×520 1
15 253201484 油管总成 1
16 805000525 螺栓M6×20 Bolt 2 GB/T5783-2000
17 805300030 垫圈 6 Washer 6 2 GB/T93-1987
18 252000114 加油盖 CAP 1
19 227301490 螺栓M27X2X100 8 GB5785-86
20 805203136 螺母M27X2-10 Nut 8 GB/T6171-2000
21 805300082 垫圈27 Washer 8 GB/T93-1987
22 805300088 垫圈27 8 GB/T97.1-2002
23 805200156 螺母M27X2 Nut 8 GB/T6173-2000
24 803164770 接头 3 GE35L15/8UNO
25 253203154 滤清器出油管 1
26 803164240 法兰组件 Flange 3
27 253202777 变速泵出油管 1
28 803164258 分离式法兰 Split Flange 2
29 253202778 变速泵吸油管 1
30 253202781 回油法兰 1
31 803164130 O型圈54X3.55 O- Ring 1 GB/T3452.1-1992
32 803303640 胶管B32×1335 1
33 803165048 1/2-13UNC-2A×35螺栓 24
34 805300033 垫圈 14 WASHER 24 GB/T93-1987
35 253201452 接头 1
36 803303644 胶管B10×1640 1
37 801902706 不锈钢喉箍16-25 Clamp 2 QC/T619-1999
38 252601130 左支架 2
39 800511383 变速箱 1
40 253201445 螺栓 4
41 805300014 垫圈 10 Washer 4 GB/T93-1987
42 253202779 变矩器进油管 1
43 250400122 直角接头 JOINT 2
44 803303643 胶管B13×1325 1
45 253201457 透气过渡接头 1
46 800511384 变矩器 1
47 253202050 变速操纵系统 1
48 803607830 控制器 1 APC120
49 253201469 过渡接头 1
50 253201470 接头 1
51 801100136 0形圈26.5X2.65 O—Ring 1 GB/T3452.1-1992
52 803163573 弯头 Joint 1 EW15LOMDA3C
53 803164798 弯头 JOINT 1
