Description

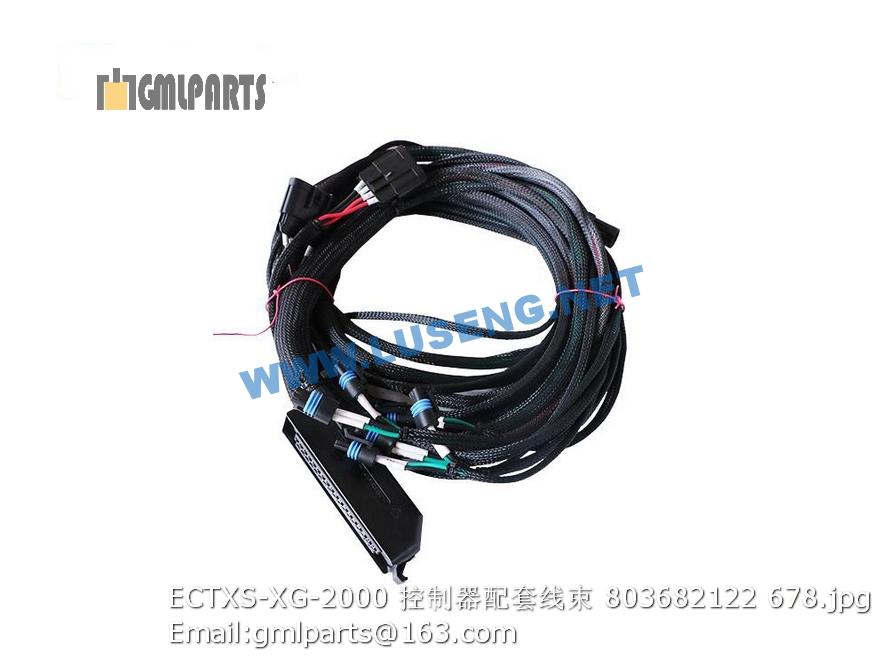

803682122 ECTXS-XG-2000 HARNESS XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805002045 螺栓 M22×55 Bolt 2 GB/T5783-2000
2 805300084 螺栓M20×50 Bolt 2
3 805300058 垫圈 22 Washer 22 2 GB/T93-1987
4 801902782 减振器 Shock absorber 2
5 805000103 螺栓 M14×35 Bolt 4 GB/T5783-2000
6 805300033 垫圈 14 WASHER 4 GB/T93-1987
7 800101542 发动机总成 Engine Assembly 1
8 805000506 螺栓 M20×130 Bolt 2 GB/T5782-2000
9 805300023 垫圈 20 Washer 20 2 GB/T93-1987
10 231500269 垫 Washer 2
11 231500340 柴油箱装配 Diesel oil tan 1
12 800101541 散热器 Radiator 1
13 805300020 垫圈12 Washer 4 GB/T97.1-2002
14 805300018 垫圈12 washer 12 4 GB/T93-1987
15 805000045 螺栓M12X40 Bolt 4 GB/T 5783-2000
16 860109261 发电机 Alternator 1 发动机带
17 800105055 柴油粗滤 Fuel filter element 1 首次250小时更换，以后每250小时更换
18 800105056 柴油精滤 Fuel filter element 1 首次250小时更换，以后每250小时更换
19 860109260 启动电机 Starting motor 1 发动机带
1 800101456 空气滤清器 Air filter 1
2 231500368 加油口 Decal 1
3 805000017 螺栓 M8×25 bolt 26 GB/T5783-2000
4 805300010 垫圈 8 Washer 26
5 231500367 垫2 Plate 1
6 231500341 盖 Bracket 2
7 231500342 垫1 Plate 2
8 231500366 柴油箱 Diesel oil tan 1
9 805000045 螺栓M12X40 Bolt 4 GB/T 5783-2000
10 805301374 垫圈 12(达克罗) Bolt 4
1 ▲231500115-130201 六角头螺栓 Bolt 1 GB/T5782-M10×50 发动机带
2 ▲231500115-130202 平垫圈 Washer 2 GB/T97.1-10-140H 发动机带
3 ▲231500115-130203 夹箍 Clamp 1 C08BB-8S6783 发动机带
4 ▲231500115-130204 六角螺母 Nut 1 GB/T6170-M10 发动机带
5 ▲231500115-130205 引射器部件 Lead dust part 1 08BB102 发动机带
6 ▲231500115-130206 喉箍 Clamp 2 Q/SC1302-40～64 发动机带
7 ▲231500115-130207 胶管 hose 1 C00AL-Q/SC1372-38×300 发动机带
8 ▲231500115-130208 空滤器粗滤器 Fuel cleaner 1 C33BB-KLB-14k-000 发动机带
9 ▲231500115-130209 取暖水进水接头 Adapter 1 C00AL-00AL603 发动机带
10 ▲231500115-130210 前弹性支承部件 Flexibility support 4 8N1214 发动机带
11 ▲231500115-130211 转换接头 Adapter 1 C33BL-C00AL-00AL306 发动机带
12 ▲231500115-130212 复合式密封硬垫圈 Washer 1 Q/SC1294-22 发动机带
13 ▲231500115-130213 套筒 sleeve 2 7N5656 发动机带
14 ▲231500115-130214 橡胶水管 hose 2 C24CL- Q/SC646-64*135 发动机带
15 ▲231500115-130215 喉箍 Clamp 4 C24CB -Q/SC1302-60~83 发动机带
16 ▲231500115-130216 放水阀 Drain valve 1 24CL005 发动机带
17 ▲231500115-130217 进水管焊接部件 pipe 1 C00AB-24CB019A 发动机带
18 ▲231500115-130218 六角头螺栓 Bolt 1 GB/T5782-M10*130 发动机带
19 ▲231500115-130219 螺母部件 nut 1 00AB007 发动机带
20 ▲231500115-130220 平垫圈 Washer 3 C11BL-GB/T97.1-10 发动机带
21 ▲231500115-130221 I型六角螺母 Nut 2 GB/T6170-M10-10-Y 发动机带
22 ▲231500115-130222 六角头螺栓 Bolt 1 GB/T5782-M10*130 发动机带
23 ▲231500115-130223 滑块 Slide block 1 C11BL -11BL302 发动机带
24 ▲231500115-130224 六角头螺栓 Bolt 1 C11BL-GB/T5782-M10*45 发动机带
25 ▲231500115-130225 六角螺母 Nut 1 U331A-6B6684 发动机带
26 ▲231500115-130226 发电机调节杆 Adjusting pole 1 C11BL- 9L6371 发动机带
27 ▲231500115-130227 喉箍 Clamp 4 Q/SC1302-76~92 发动机带
28 ▲231500115-130228 橡胶水管 Pipe 2 Q/SC646-70*140 发动机带
29 ▲231500115-130229 出水管 Out water pipe 1 C24CL-24CL076 发动机带
30 ▲231500115-130230 复合式密封硬垫圈 Washer 4 Q/SC1294-14 发动机带
31 ▲231500115-130231 铰接螺栓 Bolt 2 Q/SC642.1-01-M14*1.5 发动机带
32 ▲231500115-130232 低压油管 Fuel hose 1 D00-241-07 发动机带
33 ▲231500115-130233 低压油管 Fuel hose 1 D00-240-09 发动机带
34 800105057 机油滤芯 Oil filter element 1 首次250小时更换，以后每250小时更换 发动机带
35 800105058 空滤主滤芯 Air filter element 1 根据传感器指示进行清理，每1000小时更换 发动机带
36 800105059 空滤安全滤芯 Air filter element 1 每2000小时更换 发动机带
