Description

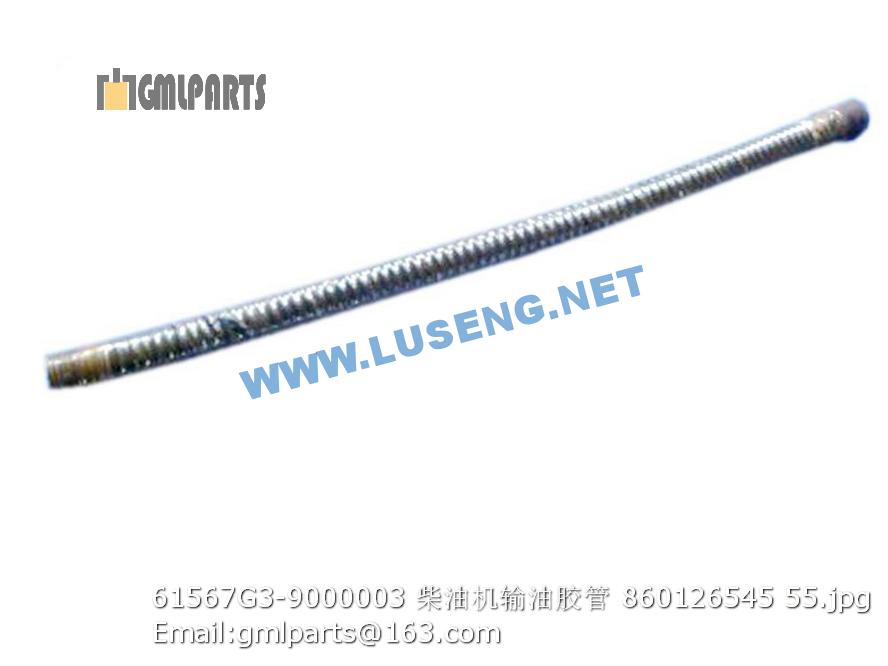

860126545 61567G3-9000003 hose

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
2 801100049 O形密封圈50X3.55 O- Ring 2 GB/T3452.1-1992
3 805300018 垫圈12 washer 12 23 GB/T93-1987
4 805000048 螺栓M12X35 Bolt 16 GB/T5783-2000
5 252100881 F型胶管 Hose 1
6 803164828 法兰组件 Flange compent 3
7 803164188 O形圈37.69×3.53 O- Ring 4
8 252100862 钢管 tube 1
10 801100269 O形密封圈 75X3.55 O- Ring 1 GB/T3452.1-1992
11 252101216 接头块 Joint Block 1
12 805300010 垫圈 8 Washer 4
13 805000017 螺栓 M8×25 bolt 4 GB/T5783-2000
14 252900285 法兰 Flange 1
15 252100878 胶管总成 Hose 1
17 805200049 螺母 M12 Nut 4 GB/T6170-2000
18 805002233 螺柱M12X35 Bolt 4 Q/SC1294-2000
19 803004078 齿轮泵 Gear pump 1
20 252100847 密封垫 Seal packing 1
21 801100180 O形密封圈47.5X3.55 O- Ring 1 GB/T3452.1-1992
22 252100360 分离式法兰 Split Flange 1 Z5G.7.2-3
23 252100687 接头块 Block 1
24 801902712 喉箍 B33-57 Hose 2
25 252100638 软管 Hose 1
27 252101933 钢管 Tube 1
28 252100565 支板 plank 1
31 250400239 分离式法兰 Split Flange 1 ZL50E.7.1.24-1
32 803164126 O形密封圈61.5X3.55 O- Ring 1 GB/T3452.1-1992
33 252107853 液压油箱 Hydraulic oil Tank 1
34 252102002 钢管 Tube 1
35 805300069 垫圈 8 Washer 8 8
36 252100566 U形螺栓 Bolt 2
37 252100558 支板 Plank 1
38 805300017 垫圈10 Washer 4 GB/T97.1-2002
39 805300014 垫圈 10 Washer 8 GB/T93-1987
40 805200048 螺母 M10 Nut 8 GB/T6170-2000
41 252100568 支板 Plank 1
42 252100589 橡胶夹板 Rubber Plate 2
43 252100590 夹板 Plate 1
44 805002242 螺柱 10×110 Bolt 4 GB/T 901-1988
46 252107182 法兰块 Split Flange 1
47 252101780 分离法兰 Spilt flange 1
48 805000059 螺栓M10X60 Bolt 4 GB/T5782-2000
49 801100148 O形密封圈40×3.55 O- Ring 1 GB/T 3452.1-1992
51 805002295 接头 Joint 2
52 252107854 胶管总成 Hose 1
53 803164244 测压接头 Joint 1 VKA3/10L
1 805000017 螺栓 M8×25 bolt 10 GB/T5783-2000
2 805300010 垫圈 8 Washer 10
3 250400245 盖板 Cover 1
4 250400246 垫片 Washer 1
5 250400278 盖板 Cover 1
6 250400279 垫片 Washer 1
7 252900256 盖板 Cover 1
8 252900257 垫片 Washer 1
9 805000022 螺栓M16X25 Bolt 1 GB/T5783-2000
10 803164216 吸油滤清器 Filter Assy 1
11 801100122 O形密封圈82.5X3.55 O-Ring 1 GB/T3452.1-1992
12 805002238 螺柱M6X30 Bolt 4 GB/T901-1988
13 805300030 垫圈 6 Washer 6 4 GB/T93-1987
14 805200053 螺母 M6 Nut M6 4
15 803164329 液压油回油滤清器 FILTER 1 XGHL7-700×10
16 803166395 液位计 Gauge Assy Level 1
17 803164230 空气滤清器 Air Filter Assy 1
18 252103001 油箱体 Tank 1
19 805000727 螺栓M10X25 Bolt 12 GB/T5783-2000
20 805300014 垫圈 10 Washer 12 GB/T93-1987
21 250200145 永久磁铁 Magnet 2
22 250200614 放油法兰接头 Joint 1
23 250200679 垫片 Washer 1
24 805300026 垫圈16 Washer 1
