Description

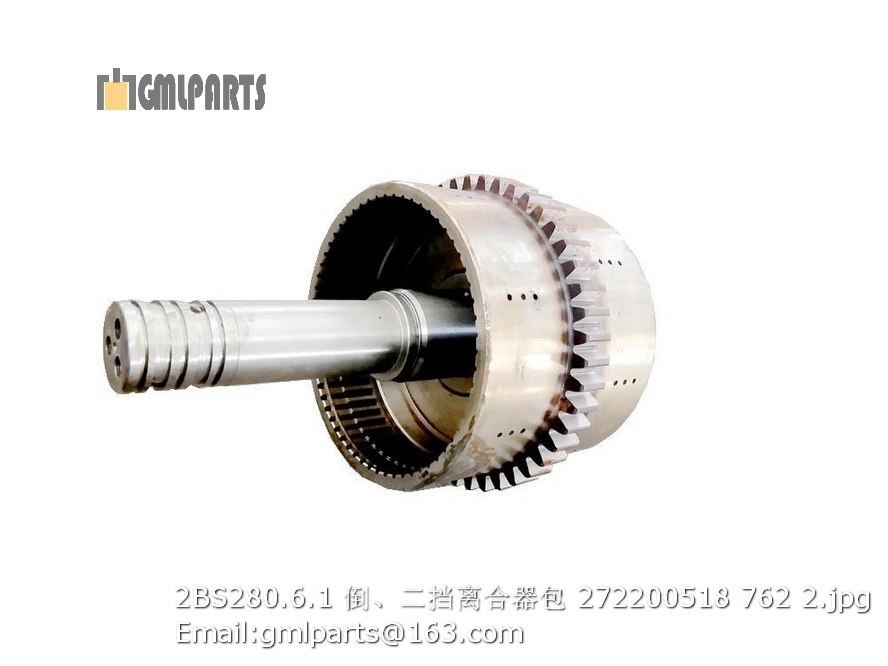

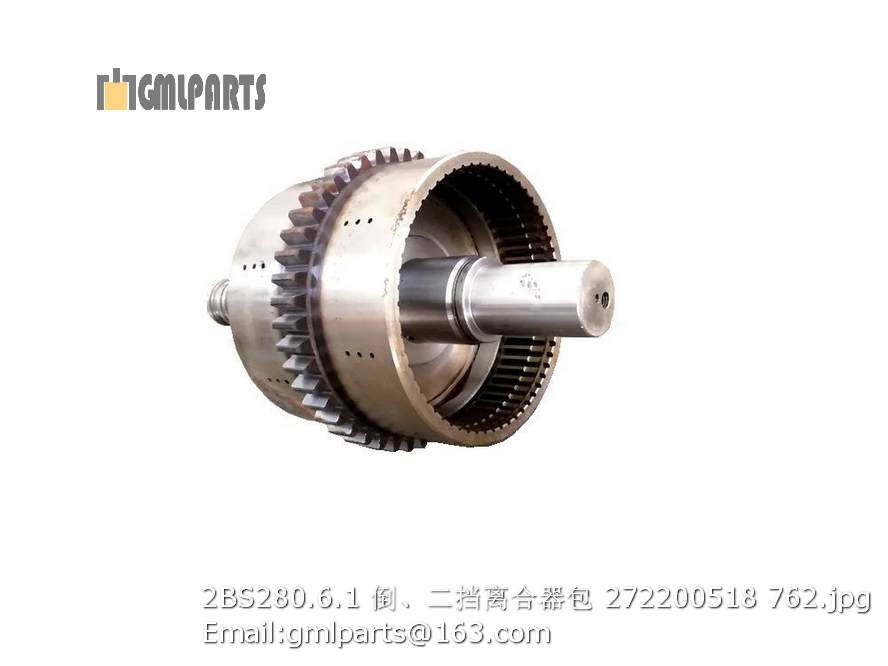

2BS280.6.1 reverse 2nd clutch assy 272200518

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 251807983 油箱体 FUEL TANK 1
2 251801072 铰链 Gemel 2
3 251801069 销轴 Pin 2
4 803164214 液位计 Liquid Level Meter 2 YWZ-127
5 251807595 弯板 Flange 1
6 801100336 黄油嘴M10X1 Grease Nipple 2 JB/T7940.1-1995
7 803164100 复合式密封硬垫圈 45 WASHER 1 Q/SC1294-2000
8 250200471 吸油滤油器总成 FILTER 1 XGXL5-10×100
9 805048032 螺栓 M16×25(达克罗) BOLT 1
10 805004755 螺栓 M8×16 Bolt 2 GB/T16674.1-2004
11 251807994 爬梯 LADDER 1
12 803401167 O形圈158.34×3.53 Ring 1 259N552-90
13 805047714 螺栓 M12×20(达克罗) BOLT 2 GB/T16674.1-2004
14 803176572 燃油加油滤清器 Filter 1 每1000小时或半年更换，以先到为准change every 1000 hours or half a year(whichever comes first)
15 803164217 回油滤清器 Filter Assy 1
16 251807996 盖板 Cover 1
17 805004717 螺栓 M8×25(达克罗) Bolt 8 GB/T16674.1-2004
18 805400049 挡圈28 Circlip 2 GB894.1-86

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803103798 接头 Joint 2
2 251805634 安装板 Plate 1
3 252904955 管夹I Pipe Clamp 2
4 252904825 板 Plate 1
5 805004760 螺栓 M8×30 10.9(达克罗) BOLT 2 GB/T16674.1-2004
6 805048003 螺栓 M8×70 10.9（达克罗） BOLT 2
7 251807881 软管总成 HOSE ASSEMBLY 1 F481CA17281616-1920
8 252911302 软管总成 HOSE 1 F481CA17281616-2550
9 803300794 卡套 φ35 Cutting Ferrule 1 TJBC
10 803164234 法兰组件 FLANGE 2 M1M1HK-16
11 803401127 O形圈32.92×3.53 O-RING 2 219N552-90
12 805047997 螺栓M8×12 Bolt 1 GB/T16674.1-2004
