Description

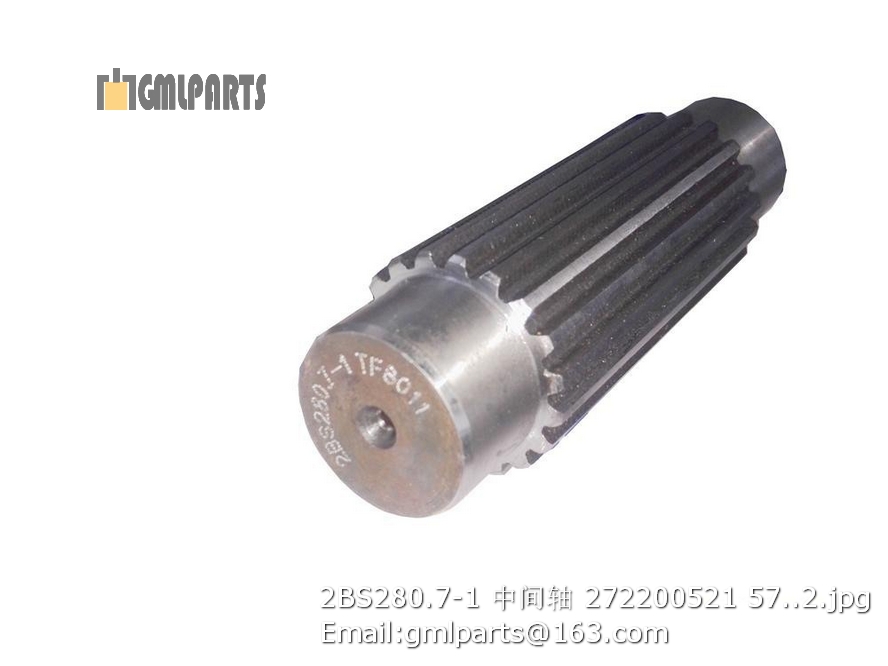

2BS280.7-1 MIDDLE SHAFT 272200521

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252900318 接头 JOINT 1
2 252107984 接头 JOINT 1 W5G.1.6
3 803199326 卡套 φ18 Cutting Ferrule 1
4 805047997 螺栓M8×12 Bolt 1 GB/T16674.1-2004
5 805048005 螺栓 M10×16(达克罗) BOLT 2 GB/T16674.1-2004
6 800788034 R1/4 球阀 Valve 1
7 253203038 胶管 B10×1400 Hose 1 JB/T 8406-2008
8 801902705 喉箍 Clamp 2

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252114454 排气管 EXAUST PIPE 1
2 805048007 螺栓 M10×35 Bolt 4 GB/T16674.1-2004

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 251808293 变速箱组件 GEARBOX ASSEMBLY 1
2 251804547 支架总成 Bracket 1
3 251808294 滤清器安装 FILTER ASSEMBLY 1
4 251800747 支架 BRACKET 1 500F.2-1
5 251808291 变速箱加油管 OIL PIPE 1
6 251806247 呼吸器组件 Air FILTER 1 500FN.2.2
7 805048007 螺栓 M10×35 Bolt 2 GB/T16674.1-2004
8 803305283 胶管 B16×850 Hose 1 JB/T 8406-2008
9 800788034 R1/4 球阀 Valve 1
10 801968904 喉箍 B14-27 CLAMP 2 QC/T619-1999
