Description

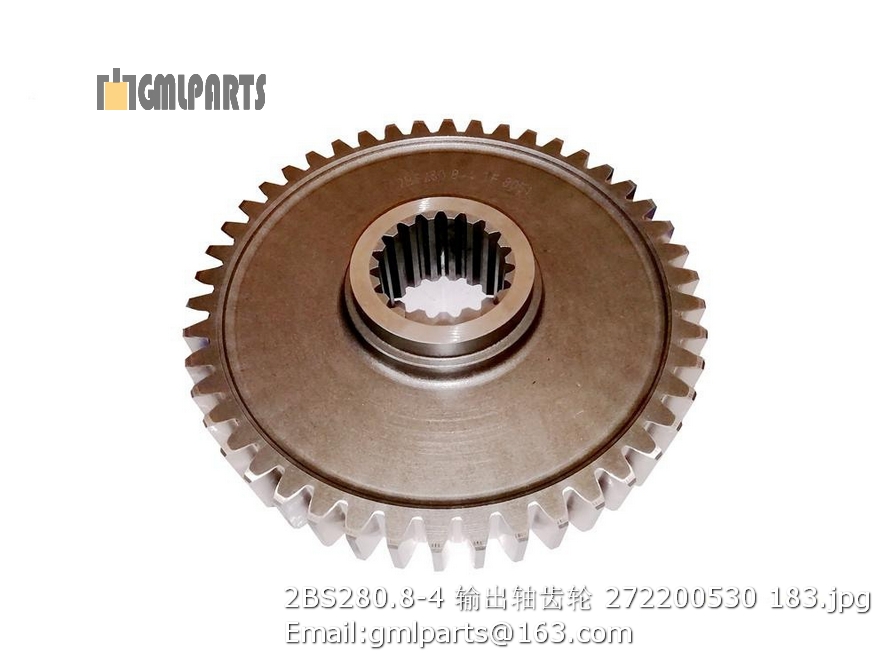

2BS280.8-4 output shaft gear 272200530
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 ▲272200270-01 弹簧座 Spring Cover 40 ▲272200270-01
2 ▲272200270-02 弹簧 Spring 40 ▲272200270-02
3 ▲272200270-03 滚柱Φ15X32 Cylinder Roller 20 ▲272200270-03
4 800511443 轴承6211 Bearing 1 GB/T276-1982 800511443
5 805200090 螺母 M10×1 NUT 20 GB/T6171-2000 805200090
6 805300062 垫圈10 Lock Washer 20 GB859-87 805300062
7 272200271 中间输入轴 Medium Input Shaft 1 272200271
8 800511274 轴承6010E Bearing 1 GB／T276-94 800511274
9 ▲272200270-04 隔离套 Space Bushing 1 ▲272200270-04
10 ▲272200270-05 滚柱左挡圈 Left End Cover 1 ▲272200270-05
11 ▲272200270-06 内环凸轮 Inner Ring Cam 1 ▲272200270-06
12 ▲272200270-07 滚柱右挡圈 Right End Cover 1 ▲272200270-07
13 805400061 挡圈 80 Anti-extrusion Ring 1 GB893.1-86 805400061
14 ▲272200270-08 螺栓 Bolt 20 ▲272200270-08
15 272200274 外环齿轮 Outer Ring Gear 1 272200274
16 800500185 球轴承6210(50X90X20) Ball Bearing 2 GB／T276-94 800500185
17 ▲272200270-09 隔离环 Bearing Cage 1 ▲272200270-09
18 ▲272200270-10 隔套 Space Bushing 1 ▲272200270-10
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805200049 螺母 M12 Nut 4 GB/T6170-2000 805200049
2 805300018 垫圈12 washer 12 4 GB/T93-1987 805300018
3 ▲803004322-01 双头螺栓AMl2X35 Stud 4 GB897-74 ▲803004322-01
4 ▲803004322-02 骨架油封PG45x62x12 Skeleton Oil Seal 1 B2600-80 ▲803004322-02
4 4818007 骨架油封PG45x62x12 Skeleton Oil Seal 1 B2600-80
5 ▲803004322-03 泵体（止口Φ127） Valve Body 1 ▲803004322-03
5 403601 泵体（止口Φ127） Valve Body 1
6 402106 垫圈 Washer 1
6 ▲803004322-04 垫圈 Washer 1 ▲803004322-04
7 ▲803004322-05 管接头 Joint 1 ▲803004322-05
7 402111 管接头 Joint 1
8 403603 轴 Shaft 1
8 ▲803004322-06 轴 Shaft 1 ▲803004322-06
9 ▲803004322-07 隔离套 Spacer 2 ▲803004322-07
9 403611 隔离套 Spacer 2
10 ▲803004322-08 滚针φ4X30 Needle Roller 18 GB309-84 ▲803004322-08
11 ▲803004322-09 小齿轮 Driving Gear 1 ▲803004322-09
11 403602 小齿轮 Driving Gear 1
12 403606 密封垫 Seal Gasket 1
12 ▲803004322-10 密封垫 Seal Gasket 1 ▲803004322-10
13 ▲803004322-11 泵盖 Pump Cover 1 ▲803004322-11
13 403608 泵盖 Pump Cover 1
14 403609 密封垫 Seal Gasket 1
14 ▲803004322-12 密封垫 Seal Gasket 1 ▲803004322-12
15 ▲803004322-13 挡圈 Snap Ring 1 GB893.1-86 ▲803004322-13
15 1
16 ▲803004322-14 挡环 Snap Ring 1 ▲803004322-14
16 403604 挡环 Snap Ring 1
17 805000876 螺栓M10×75 Bolt 2 GB/T5782-2000 805000876
18 805300014 垫圈 10 Washer 8 GB/T93-1987 805300014
19 805000100 螺栓 M10×55 Bolt 6 GB/T 5782-2000 805000100
20 860102487 销A10X30 Pin 2 GB119-86 860102487
21 403605 大齿轮 Driven Gear 1
21 ▲803004322-15 大齿轮 Driven Gear 1 ▲803004322-15
