Description

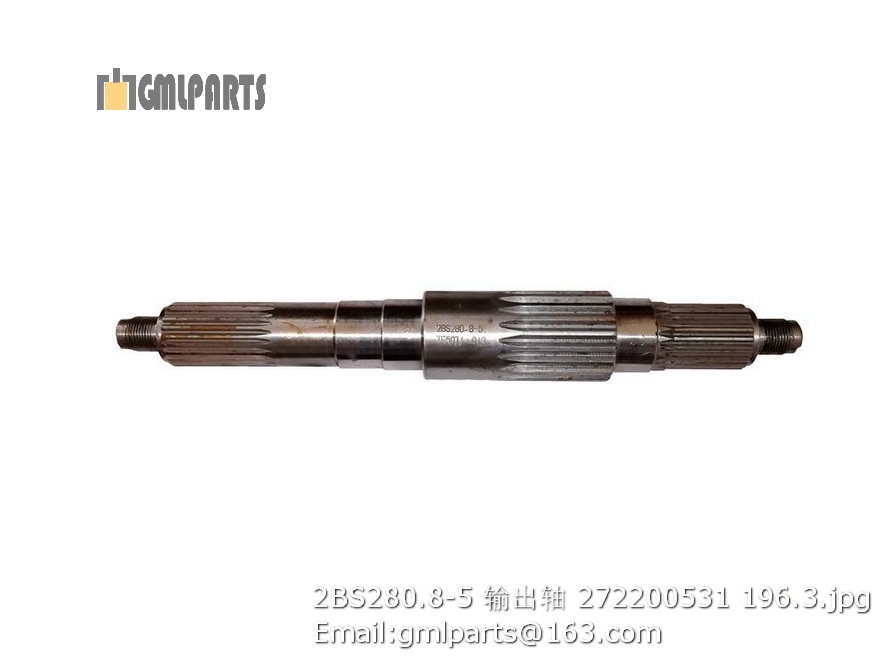

2BS280.8-5 output shaft 272200531

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 251805363 前传动轴总成 Front Transmission Shaft 1
2 805048486 螺栓 M14×1.5×45 10.9(达克罗) Bolt 8 GB/T5785-2000
3 805239071 螺母 M14×1.5 10(镀白锌) NUT 16 GB/T889.2-2000
4 805300144 垫圈14 WASHER 8

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 ▲251805363-001 法兰叉 Flange fork 1
2 ▲251805363-002 十字轴总成 Crossing shaft 2 1160K2
3 ▲251805363-003 挡圈48 Ring 8 GB/T893.1
4 ▲251805363-004 滑动叉 Slip fork 1
5 ▲251805363-005 油杯M10×1 Grease Nipple 1 JB/T7940.1-1995
6 ▲251805363-006 护套 Cover 1
7 ▲251805363-007 花键轴（长） Spline shaft(Long) 1
8 ▲251805363-008 轴管 Pipe 1
9 ▲251805363-009 万向节叉 Gimbal fork 1
10 ▲251805363-010 法兰叉 Flange fork 1

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 251805364 后传动轴总成 Rear Transmission Shaft 1
2 805300018 垫圈12 washer 12 8 GB/T93-1987
3 805048484 螺栓M12×1.25×55 10.9（达克罗） BOLT 8

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 ▲251805364-001 十字轴总成 Crossing Shaft 2
2 ▲251805364-002 套管叉 Pipe Fork 1
3 ▲251805364-003 堵盖 Cover 1
4 ▲251805364-004 油杯M10×1 Grease Nipple 1 JB/T7940.1-1995
5 ▲251805364-005 防尘套φ76×2.5 Dustproof Sheath 1
6 ▲251805364-006 O形圈 Ring 1
7 ▲251805364-007 双头轴 Double-ended Shaft 1
8 ▲251805364-008 节叉 Fork 1
