Description

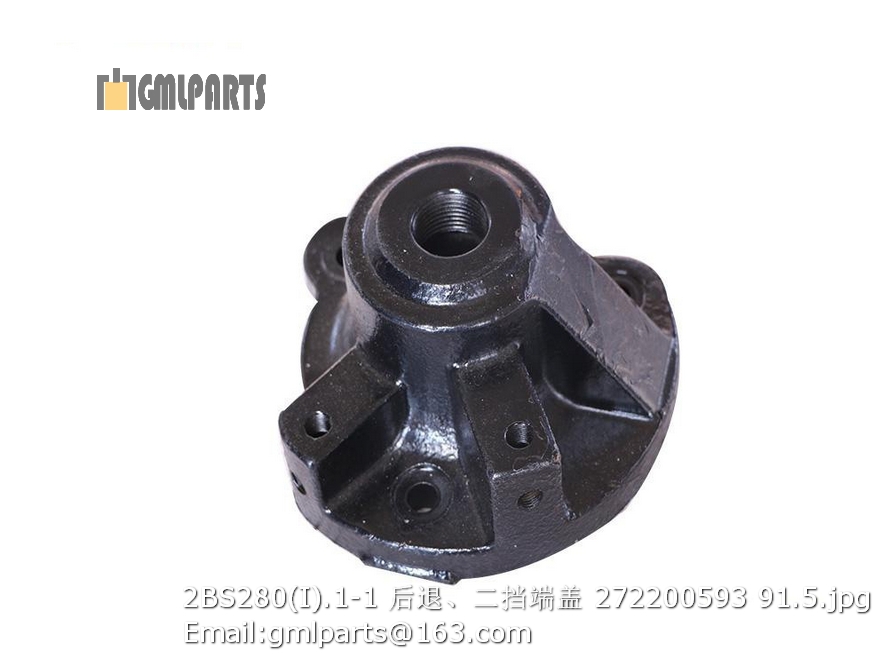

2BS280(I).1-1 后退、二挡端盖 272200593 COVER LW180K
层级 | 项目 | 组件号 | 对象描述 | 数量 | 单位 |
1 | 10 | 272200596 | 2BS280(I).1 箱体总成 | 1 | EA |
1 | 20 | 272200453 | 2BS280.2 副箱体总成 | 1 | EA |
1 | 30 | 272200454 | 2BS280.3 输入轴总成 | 1 | EA |
1 | 40 | 272200455 | 2BS280.4 前、一挡离合器总成 | 1 | EA |
1 | 50 | 272200457 | 2BS280.6 倒、二挡离合器总成 | 1 | EA |
1 | 60 | 272200458 | 2BS280.7 中间轴总成 | 1 | EA |
1 | 70 | 272200459 | 2BS280.8 输出轴总成 | 1 | EA |
1 | 80 | 272200592 | 2BS280(I)-1 标牌 | 1 | EA |
1 | 90 | 805500033 | GB/T827-1986 铆钉 3×8 | 4 | EA |
1 | 100 | 272200460 | 2BS280.9 操纵阀总成 | 1 | EA |
1 | 110 | 805048006 | GB/T16674.1-2004 螺栓 M10×30 10.9(达克罗) | 4 | EA |
1 | 130 | 272200575 | 2BS280变速箱装配辅料 装配辅料 | 1 | EA |
1 | 272200596 | 2BS280(I).1 箱体总成 | |||
2 | 10 | 272200473 | 2BS280.1-8 挡油板 | 1 | EA |
2 | 20 | 805047997 | B/T16674.1-2004 螺栓 M8×12 10.9(达克罗) | 1 | EA |
2 | 30 | 272200597 | 2BS280(I).1.1 主壳体总成[包含以下件-查看3级报目] | 1 | EA |
3 | 10 | 272200598 | 2BS280(I).1.1-1 箱体 | 1 | EA |
3 | 20 | 272200475 | 2BS280.1.1.1 油管1总成 | 1 | EA |
3 | 30 | 272200477 | 2BS280.1.1.2 油管2总成 | 1 | EA |
3 | 40 | 272200479 | 2BS280.1.1.3 油管3总成 | 1 | EA |
3 | 50 | 272200481 | 2BS280.1.1.4 油管4总成 | 1 | EA |
3 | 60 | 272200483 | 2BS280.1.1-2 油管接头 | 8 | EA |
2 | 40 | 805100218 | GB/T825-1988 螺钉 M12 | 1 | EA |
2 | 50 | 272200466 | 2BS280.1-1 中间轴后端盖 | 1 | EA |
2 | 60 | 272200463 | 2BS280.1.2 安装支座 | 2 | EA |
2 | 70 | 805300058 | GB/T93-1987 垫圈 22 | 8 | EA |
2 | 80 | 805002085 | GB/T5783-2000 螺栓 M22×45 | 8 | EA |
2 | 90 | 272200467 | 2BS280.1-2 回油接头 | 1 | EA |
2 | 100 | 801100122 | GB/T3452.1-2005 O形圈 82.5×3.55 | 1 | EA |
2 | 110 | 803163508 | JB/ZQ4446-2006 螺塞 R1/8 | 4 | EA |
2 | 120 | 272200595 | 2BS280(I).1-3 接头 | 1 | EA |
2 | 130 | 805300038 | JB/T982-1977 垫圈 27 | 2 | EA |
2 | 140 | 272200537 | 2BS280.5-1 空心螺栓M27×2 | 1 | EA |
2 | 150 | 272200593 | 2BS280(I).1-1 后退、二挡端盖 | 1 | EA |
2 | 170 | 805048006 | GB/T16674.1-2004 螺栓 M10×30 10.9(达克罗) | 12 | EA |
2 | 180 | 272200594 | 2BS280(I).1-2 前进、一挡端盖 | 1 | EA |
2 | 190 | 805301409 | Q/SC1294-2000 垫圈 10 | 4 | EA |
2 | 200 | 803107816 | JB/T1000-1977 螺塞 M10×1 | 4 | EA |
2 | 220 | 805004699 | GB/T16674.1-2004 螺栓 M12×30 10.9(达克罗) | 8 | EA |
2 | 230 | 272200472 | 2BS280.1-7 输出轴前轴承座 | 1 | EA |
2 | 240 | 272200471 | 2BS280.1-6 中间轴前端盖 | 1 | EA |
2 | 250 | 272200465 | 2BS280.1.4 油标尺总成 | 1 | EA |
2 | 260 | 275101797 | DA22201.1.1 螺塞组件[包含以下件-查看3级报目] | 1 | EA |
3 | 10 | 275101800 | DA22201.1.1-1 螺塞M24×1.5 | 1 | EA |
3 | 20 | 275101799 | DA22201.1.1-2 磁铁销 | 1 | EA |
2 | 270 | 805300070 | JB/T982-1977 垫圈 48 | 1 | EA |
2 | 280 | 272200464 | 2BS280.1.3 滤清器总成 | 1 | EA |
2 | 290 | 801100032 | GB/T3452.1-2005 O形圈 10.6×2.65 | 4 | EA |
2 | 300 | 272200470 | 2BS280.1-5 输出轴后轴承座 | 1 | EA |
2 | 310 | 801100117 | GB/T3452.1-1992 O形圈 18×2.65G | 2 | EA |
2 | 320 | 805300107 | JB/T982-1977 垫圈 24 | 1 | EA |
2 | 330 | 272200621 | 2BS280(I).1-4 密封垫 | 2 | EA |
1 | 272200453 | 2BS280.2 副箱体总成 | |||
2 | 10 | 272200487 | 2BS280.2-1 回油接头 | 1 | EA |
2 | 20 | 272200488 | 2BS280.2-2 包端盖 | 2 | EA |
2 | 40 | 805004699 | GB/T16674.1-2004 螺栓 M12×30 10.9(达克罗) | 4 | EA |
2 | 50 | 272200489 | 2BS280.2-3 输入轴轴承座 | 1 | EA |
2 | 70 | 805048006 | GB/T16674.1-2004 螺栓 M10×30 10.9(达克罗) | 21 | EA |
2 | 80 | 272200490 | 2BS280.2-4 副壳体 | 1 | EA |
2 | 90 | 805601564 | GB/T119.1-2000 销 10u8×30 | 2 | EA |
1 | 272200454 | 2BS280.3 输入轴总成 | |||
2 | 10 | 272200491 | 2BS280.3-1 输入轴 | 1 | EA |
2 | 20 | 800511353 | GB/T276-1994 轴承 6006 | 1 | EA |
2 | 30 | 272200492 | 2BS280.3-2 输入轴隔套 | 1 | EA |
2 | 40 | 272200493 | 2BS280.3-3 输入轴齿轮 | 1 | EA |
2 | 50 | 800513666 | GB/T276-1994 轴承 6308 | 1 | EA |
2 | 60 | 801139158 | GB/T9877-2008 唇形密封圈 B50×80×10 | 2 | EA |
2 | 70 | 272200494 | 2BS280.3-4 输入法兰 | 1 | EA |
2 | 80 | 801100236 | GB/T3452.1-2005 O形圈 30×3.55 | 1 | EA |
2 | 90 | 272200495 | 2BS280.3-5 垫圈 | 1 | EA |
2 | 100 | 272200496 | 2BS280.3-6 锁紧螺母 | 1 | EA |
1 | 272200455 | 2BS280.4 前、一挡离合器总成 | |||
2 | 10 | 803163508 | JB/ZQ4446-2006 螺塞 R1/8 | 2 | EA |
2 | 20 | 272200599 | 2BS280.4-1A 密封环 | 3 | EA |
2 | 30 | 800513666 | GB/T276-1994 轴承 6308 | 2 | EA |
2 | 40 | 272200498 | 2BS280.4-2 隔套I01 | 1 | EA |
2 | 50 | 859904408 | GB/T276-1994 轴承6008(与800513885重号) | 2 | EA |
2 | 60 | 805402788 | GB/T893.1-1986 挡圈 68 | 2 | EA |
2 | 70 | 272200499 | 2BS280.4-3 隔套I02 | 1 | EA |
2 | 80 | 272200500 | 2BS280.4-4 一挡齿轮 | 1 | EA |
2 | 90 | 805400058 | GB/T893.1-1986 挡圈 150 | 2 | EA |
2 | 100 | 272200501 | 2BS280.4-5 压板 | 2 | EA |
2 | 110 | 272200502 | 2BS280.4-6 主动片 | 8 | EA |
2 | 120 | 272200503 | 2BS280.4-7 从动片 | 8 | EA |
2 | 130 | 272200504 | 2BS280.4-8 活塞=272200680 | 2 | EA |
2 | 140 | 272200511 | 2BS280.4.1 前、一挡离合器包 | 1 | EA |
2 | 150 | 272200505 | 2BS280.4-9 L形密封圈 | 2 | EA |
2 | 160 | 803382423 | GB/T3452.1-2005 O形圈 53×5.3 FPM | 2 | EA |
2 | 170 | 272200506 | 2BS280.4-10 弹簧 | 2 | EA |
2 | 180 | 272200507 | 2BS280.4-11 弹簧座 | 2 | EA |
2 | 190 | 805400027 | GB/T894.1-1986 挡圈 50 | 2 | EA |
2 | 200 | 272200508 | 2BS280.4-12 前、倒挡齿轮 | 1 | EA |
2 | 210 | 272200509 | 2BS280.4-13 隔套FR | 1 | EA |
2 | 220 | 800553932 | GB/T276-1994 轴承 6208 NR | 2 | EA |
2 | 230 | 272200510 | 2BS280.4-14 垫片FR | 1 | EA |
2 | 240 | 272200544 | 2BS280.4-15 带孔螺塞M10 | 1 | EA |
