Description

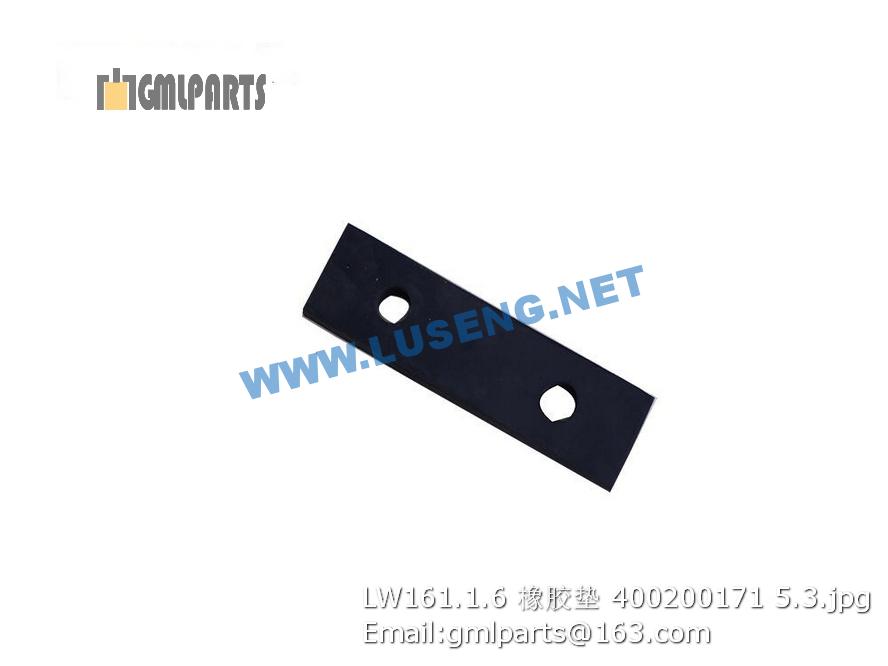

400200171 LW161.1.6 RUBBER PAD XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805200067 螺母M14 Nut 4
2 801902782 减振器 Shock absorber 2
3 805300144 垫圈14 WASHER 12
4 805300033 垫圈 14 WASHER 12 GB/T93-1987
5 805000555 螺栓 M14×60 Bolt 4 GB/T5783-2000
6 226800466 变速箱支架 Gear box bracket 2
7 805000255 螺栓 M14×1.5×40 Bolt 8 GB/T5786-2000
8 805300084 螺栓M20×50 Bolt 2
9 805300058 垫圈 22 Washer 22 2 GB/T93-1987
10 805002045 螺栓 M22×55 Bolt 2 GB/T5783-2000
11 805000045 螺栓M12X40 Bolt 4 GB/T 5783-2000
12 805300018 垫圈12 washer 12 16 GB/T93-1987
13 805300020 垫圈12 Washer 4 GB/T97.1-2002
14 226800482 助力缸支架 Bracket 1
15 800302282 变速箱总成 Gear Box 1
16 805000043 螺栓 M10×30 Bolt 12 GB/T 5783-2000
17 800302283 手制动器 Hand brake 1
19 805000014 螺栓 Bolt 8
20 805000083 螺栓M14×30 Bolt 4 GB/T5783-2000
1 ▲226800286-050101 空滤器 Air Cleaner 1 发动机带
2 800101464 柴油机 Engine 1
3 230500578 花键套 Spline Sleeve 1
4 805002180 螺栓 M22X55 Bolt 4 GB/T21-1976
5 805300084 螺栓M20×50 Bolt 4
6 805300058 垫圈 22 Washer 22 4 GB/T93-1987
7 801902782 减振器 Shock absorber 4
8 805300144 垫圈14 WASHER 8
9 805200067 螺母M14 Nut 8
10 805000555 螺栓 M14×60 Bolt 8 GB/T5783-2000
11 805300033 垫圈 14 WASHER 12 GB/T93-1987
12 ▲226800286-050112 启动机 Start motor 1 发动机带
13 860113016 发动机机油滤芯 Filter 1
14 801902615 不锈钢喉箍C58-65 CLAMP 2 T型抱箍
15 226800264 吸水胶管 Pipe 1
16 ▲226800286-050116 风罩 cover 1 水箱带
17 800101471 水箱 Water box 1
18 805601547 销 3×30 805601547 4 GB/T91-2000
19 805200101 螺母M12 Nut 4 GB/T6178-1986
20 805300020 垫圈12 Washer 4 GB/T97.1-2002
21 805000349 螺栓M12×50 Bolt 4 GB/T5783-2000
22 805200048 螺母 M10 Nut 6 GB/T6170-2000
23 805300017 垫圈10 Washer 6 GB/T97.1-2002
24 805300014 垫圈 10 Washer 6 GB/T93-1987
25 805000043 螺栓 M10×30 Bolt 6 GB/T 5783-2000
26 803004170 油散热器 Oil radiator 1
26 803004171 油散 Oil radiator 1
27 801902709 喉箍 B25-38 CLAMP 2 QC/T619-1999
28 226800265 补水胶管 Rubber pipe 1
29 859907948 喉箍 C10-16 Clamp 2
30 ▲226800286-050130 压力盖 Cover 1 水箱带
31 226800266 透气管 Pipe 1
32 ▲226800286-050132 消音器 Muffler 1 发动机带
33 ▲226800286-050133 风扇 Fan 1 发动机带
34 ▲226800286-050134 到分离器吸油管 Oil-pipe 1 发动机带
35 805300024 垫圈14 Washer 12
36 805000436 螺栓 M8×60 805000436 2 GB/T5782-2000
37 800101470 油水分离器 Precipitators 1 CD150
38 805300010 垫圈 8 Washer 2
39 228700315 接头 Joint 4
40 ▲226800286-050140 到机体燃油管 Oil-pipe 1 发动机带
41 226800260 气泵接头 Joint 1
42 226800261 调压阀连接板 Plate 1
43 805000018 螺栓 M8×20) Elbow 2
44 226800262 油门支架 Plate 1
45 800302288 JL3801-1601200 从动盘总成 Drive disc assembly 1
46 800302289 JL3801-1601100 压盘与盖总成 Cover 1
47 860113017 燃油精滤 Filter 1 D638-002-02每250小时或1个月更换，以先到为准
48 801902614 T型抱箍φ64-72 CLAMP 2 φ64-72
49 ▲226800286-050152 皮带 Belt 1 发动机带
50 ▲226800286-050153 水滤器 Water filter 1 发动机带
51 ▲226800286-050154 发电机 Alternator 1 发动机带
52 226800251 输水胶管 Rubber pipe 1
53 ▲226800286-050150 燃油回油管 Oil-pipe 4 发动机带
54 226802787 隔板 Clapboard 2
55 801968749 橡胶条 Rubber 2
