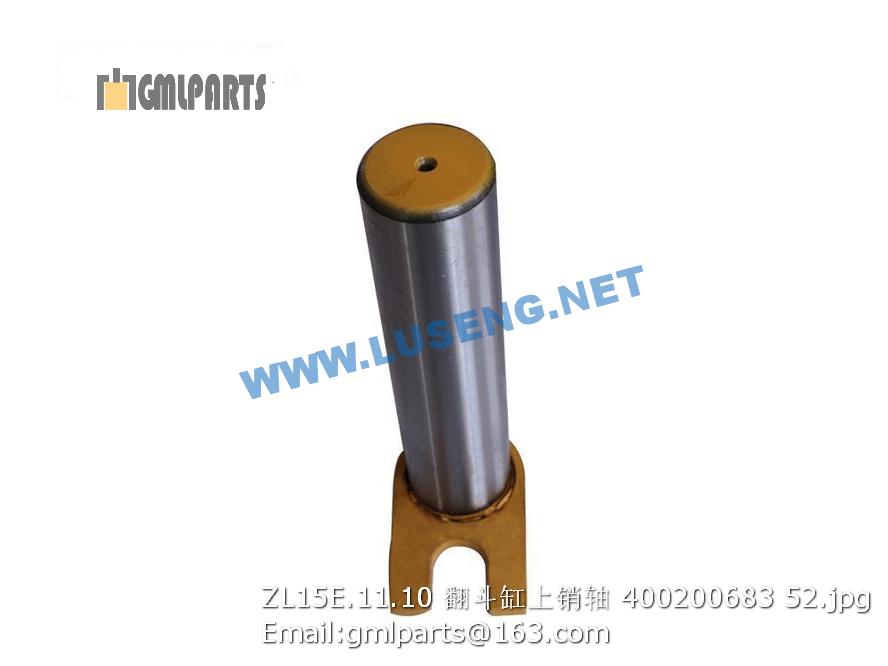

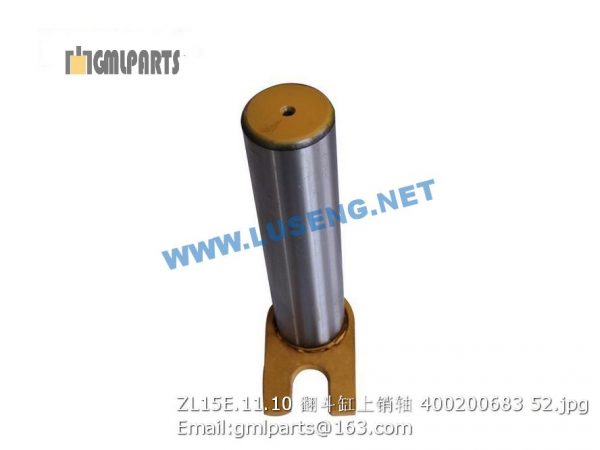

400200683 ZL15E.11.10 PIN XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 230500729 上支板焊接 Support plate 2
2 805000503 螺栓 M16×70 Bolt 8
3 805200116 螺母 M16 Nut 32 GB/T6172.1-2000 GB/T6172-2000
4 230500732 压板焊接 Plate 2
5 230500737 刮板 Scraper 4
6 230500740 左支板焊接 Support plate 2
7 230500743 弹簧挂板 Spring harness 8
8 230500744 弹簧 Spring 16
9 805000727 螺栓M10X25 Bolt 32 GB/T5783-2000 GB/T5783-2000
10 805301373 垫圈10(达克罗) Washer 32 DIN6796
11 230500745 右支板焊接 Support plate 2
12 805000024 螺栓M12×50 Bolt 36 GB/T5782-2000 GB/T5782-2000
13 805200098 螺母 M12 Nut 36 GB/T889.1-2000 GB/T889.1-2000
14 805301374 垫圈 12(达克罗) Bolt 36 DIN6796
15 230502852 旋转轴 Dowel pin 8
16 805200200 螺母 M16 Nut 8 GB/T889.1-2000 GB/T889.1-2000
17 230500747 尼龙套 Nylon sheath 8
18 230500748 左支板焊接 Support plate 2
19 230500749 压板焊接 plate 2
20 230500750 下支板焊接 Support plate 2
21 230500753 右支板焊接 Support plate 2
22 805300013 垫圈16 Washer 8 GB/T 97.1-2002 GB/T97.1-2002
1 230200820 徐工集团 Decal 2
2 239900219 固定处标志 4
3 230500940 车前左型号标记 Left decal”XCMG” 1
4 819906090 传动油标志 2
5 239900133 发动机冷却液标志 1
6 239900223 发动机润滑油标志 1
7 239900221 碰撞区危险标记 WARNING SIGN 2 A1002
8 230502962 铭牌 XD122 Name plate 1
8 230502964 铭牌 XD132 Name plate 1
8 230901669 铭牌 XD142 Name plate 1
9 805500034 铆钉 3×10 Rivet 16
10 230901647 车后左型号标记 Left decal “XD142” 1
10 230500941 车后左型号标记 Left decal “XD122″ 1
10 230502710 车后左型号标记 Left decal”XD132” 1
11 819906044 F1012 起吊处标志 Crane Marking 4
12 ▲230500680-120101 DEUTZ发动机操作注意事项 Engine operation operating manual 1
13 239900228 阅读操作手册标记 NOTICE OF READING THE INSTRUCTION 1
14 819906088 操作说明 1
15 801903081 柴油加油标记 Fuel decal 1
16 239900211 水箱标记 1
17 230901648 车后右型号标记 Right decal “XD142” 1
17 230502711 车后右型号标记 Right decal “XD132” 1
17 230500942 车后右型号标记 Right decal “XD122” 1
18 239900220 压轮油位标记 2
19 239900222 风扇转动防危险标记 BE WARE OF THE RUNNING FAN 1
20 239900225 液压油加油标记 HYDRAULIC OIL LEVEL 1 F1004
21 230500943 车前右型号标记 Right decal “”XCMG” 1
22 230502584 液压油放油标记 1
23 230502585 柴油放油标记 Discharging diesel oil 1
24 228700145 起吊标志 Lifting Sign 4
25 801902625 戴护耳器 Decal-Ear Defender 1
26 228300409 紧急出口标识 1
27 239900227 防烫标志 1
28 230502826 转向蟹行标识 1
29 819906047 蓄电池标志 Battery decal 1
30 230502960 蓄电池开关标记 1
31 230502969 保养分布图 1
