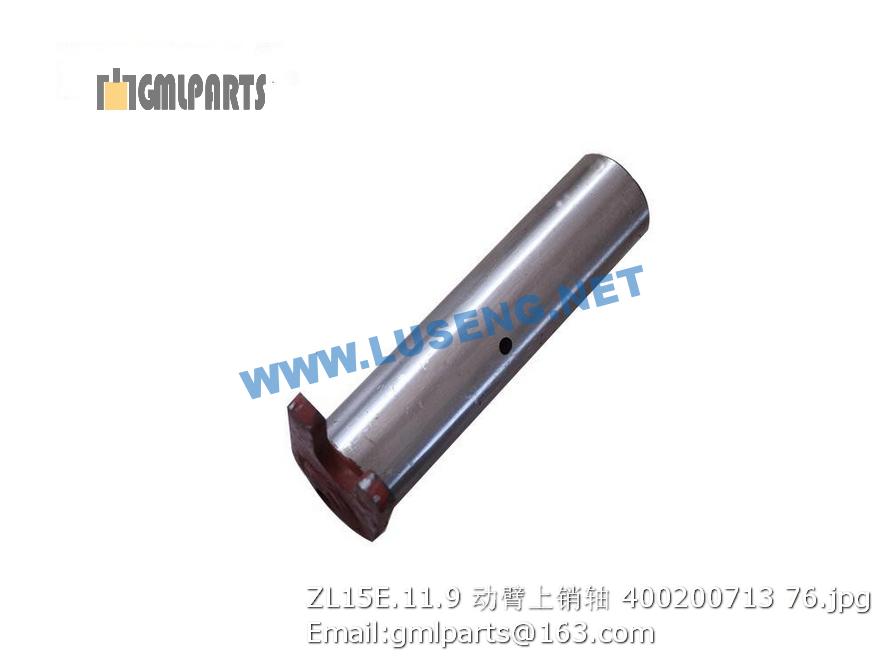

400200713 ZL15E.11.9 xcmg pin

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000017 螺栓 M8×25 bolt 12 GB/T5783-2000 GB/T5783-2000
2 805300069 垫圈 8 Washer 8 24 GB/T97.1-2002
3 230502461 左罩 1
4 230504293 中罩 Mid cover 1
5 805000043 螺栓 M10×30 Bolt 3 GB/T 5783-2000 GB/T5783-2000
6 805300017 垫圈10 Washer 5 GB/T97.1-2002 GB/T97.1-2000
7 230502458 右罩 1
8 801905223 密封条L=1500 Sealed line 3 CC4-0643 机罩附件
9 ▲230500680-090101 螺栓M8X16 Bolt 8 机罩附件
10 ▲230500680-090102 垫圈8 Washer 8 机罩附件
11 ▲230500680-090103 垫圈8 Washer 8 机罩附件
12 860118271 门锁 LOCK 1 机罩附件
13 230502460 右铰链 2
14 805000033 螺栓M8×16 Bolt 12 GB/T5783-2000 GB/T5783-2000
15 805300010 垫圈 8 Washer 12 GB/T93-2000
16 860118272 限位杆 Limit staff 2 机罩附件
17 230502462 左铰链 2
18 839901405 隔音材料（双面胶） Deadening 1 XYM-15
19 801902620 塑盖 Plastic cover 56 R820
20 805300014 垫圈 10 Washer 5 GB/T93-1987 GB/T93-1987
21 805200048 螺母 M10 Nut 2 GB/T6170-2000 GB/6170-2000
22 805000062 螺栓 M10×35 Bolt 2 GB/T 5783-2000 GB5783-2000
23 ▲230500680-090104 螺栓M6X12 Bolt 4 机罩附件
24 ▲230500680-090105 垫圈6 Washer 8 机罩附件
25 ▲230500680-090106 螺母M6 Nut 4 机罩附件
26 ▲230500680-090107 螺栓M6X18 Bolt 4 机罩附件
27 ▲230500680-090108 橡胶限位块 Rubber limit 2 机罩附件
28 ▲230500680-090109 锁板 Lock plate 1 机罩附件
29 ▲230500680-090110 止退垫圈6 Washer 8 门锁附件
30 ▲230500680-090111 防松螺母M6 Nut 8 门锁附件
31 ▲230500680-090112 锁舌 Lock plate 1 门锁附件
32 ▲230500680-090113 螺母M12 Nut 2 门锁附件
33 ▲230500680-090114 止退垫圈12 Washer 2 门锁附件
34 ▲230500680-090115 开口销 Ø4 Pin 2 机罩附件
35 ▲230500680-090116 垫圈8 Washer 4 机罩附件
37 ▲230500680-090117 黄油嘴M6X1-90° Oil cup 4 机罩附件
1 230100405 洒水管塞 Water sprinkling pipe plug 2
2 800752560 喷头 Nozzle 14
3 230503087 洒水管 Pipe 2
5 805300030 垫圈 6 Washer 6 22 GB/T93-1987 GB/T93-1987
6 230100407 压板 Pressing plate 4
7 230500916 管夹 Clamp 4
8 801902705 喉箍 Clamp 24 GB/T8870-1999
9 230502174 洒水管进水接头 Tie-in 2
10 805000713 螺栓 M10×45 Bolt 4 GB/T5783-2000 GB/T5783-2000
11 805300014 垫圈 10 Washer 8 GB/T93-1987 GB/T93-1987
12 805200048 螺母 M10 Nut 4 GB/T6170-2000 GB/T6170-2000
13 230500893 水箱压板 Board 2
14 230500903 橡胶垫1 Rubber mat 2
15 234502635 压板 Plate 4
16 805200051 螺母 M16 Nut 4 GB/T6170-2000 GB/T6170-2000
17 805002038 螺栓 M16×65 Bolt 2 GB/T5783-2000 GB/T5783-2000
18 230502947 出水接头 Joint 2
19 230503091 水管φ13X300 hose 1
20 800702570 水管Φ12×5500 Front hose 1
21 800702569 水管Φ12×3030 Front hose 1
22 230503083 水阀出水接头 Joint 2
23 230500912 水阀支架 Bracket 2
24 805000018 螺栓 M8×20) Elbow 6 GB/T5783-2000
25 805300010 垫圈 8 Washer 6 GB/T93-1987
26 805300037 垫圈10 Washer 2 JB/T982-1977 GB/T982-1977
27 800752572 电磁阀（24V) Electromagnetic valve 2
28 230503085 水管φ13X550 Hose 1
29 230503086 水管Φ13X1000 Hose 1
30 230502176 支板4 Board 1
31 230500906 支板3 Board 1
32 230502724 接头 Tie-in 1 GB/T5782-2000
33 230503090 洒水管φ13X250 Hose 1
34 805000432 螺栓 M6×45 Bolt 2
35 805200053 螺母 M6 Nut M6 2 GB/T6170-2000
36 230503092 直角接头 Joint 2
37 230503089 水管φ13X300 Hose 2
38 225701606 水泵 water punp 2
39 805002055 螺栓M6×15 Bolt 14 GB/T5783-2000 GB/T5783-2000
40 805300029 垫圈 6 Washer 6 14 GB/T97.1-2002 GB/T97.1-20020
41 230502931 支板1 bracket 1
42 800702249 水管φ12×530 Hose 1
43 230501127 下盖 Below lid 1
44 227302627 水滤器 Water filter 1
45 230503084 接头 joint 1
46 800702582 黄铜球阀1/2 Vale 2
47 230200729 直角接头 joint 1
48 230502660 水滤器支板 Board 1
49 805300069 垫圈 8 Washer 8 6 GB/T97.1-20020
50 230501123 上盖 Lid 1
51 800702224 水滤出水接头 jiont 1
52 230501124 密封圈 Seal ring 1
53 230501125 密封圈 seal ring 1
54 230501126 滤网 Sieve 1
55 800702248 水管φ12×180 Hose 1
56 230502712 水箱 water tank 1
57 230502641 橡胶垫300X200X5 Rubber block 2
58 801902579 护套φ18（800mm） bolt 3
59 230500919 橡胶垫3 Rubber block 1
60 805002068 螺栓 M10×22 Bolt 4 GB/T5783-2000 GB/T5780-2000
61 805000637 螺栓M16X85 Bolt 2 GB/T5782-2000 GB/T5782-2000
62 230502637 固定板 Fixup board 2
63 230502640 橡胶垫 Rubber mat 2
64 230502723 上管夹 Clamp 4
65 230500915 三通接头 Tie-in 1
66 230502713 液位计 Level gauge 1
