Description

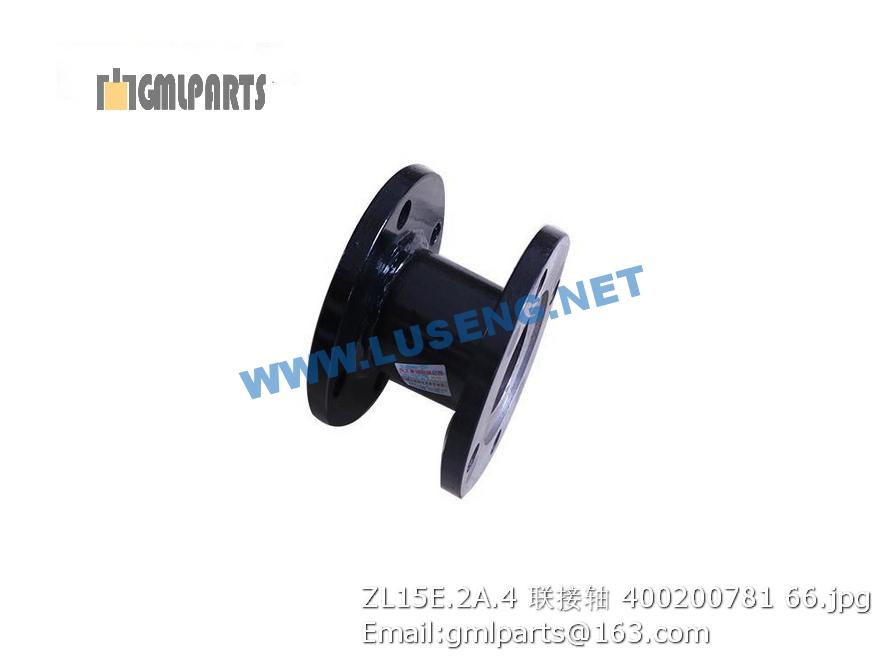

400200781 ZL15E.2A.4 SHAFT

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 230500785 驱动侧支撑板 Support plate 1 A/B
1 230900573 驱动侧支撑板 Support plate 1 C
2 230502586 过渡圈 Transition Circle 1
3 230500786 驱动板 Drive plate 1
4 801902778 减振块 Shock absorber 6 SM-1199-3 B/C
5 230503976 轮子焊接 1 XD123 XD133 C
6 230503973 驱动侧轴承座 bearing-housing outer 1
7 230500789 轴承盖 beraing cover 1
8 800511402 圆柱滚子轴承 columned 4
9 230900575 驱动侧激振器 eccentricity shaft 1 B/C
9 230500790 驱动侧激振器 Eccentricity shaft 1 A
10 230502587 连接轴 transmission shaft 1
11 230503974 内轴承座 bearing-housing iner 2
12 230900576 振动侧激振器 eccentricity shaft 1 B/C
12 230500792 振动侧激振器 Eccentricity shaft 1 A
13 230503975 振动侧轴承座 bearing-housing 1
14 230500847 框架轴承座 frame bearing-housing 1
15 801905221 减振器 Damping 6 A
15 801905222 减振器 Damping 6 SM-1199-5 B/C
16 230500794 连接板 Joint plate 1
17 230500795 振动侧支撑板 Support plate 1 A/B
17 230900577 振动侧支撑板 Support plate 1 C
18 805000145 螺栓 M20×60 Bolt 28 GB/T5783-2000
19 805300112 垫圈 20 Washer 20 22 GB/T97.1-2002
20 805301287 垫圈20 Washer 22
21 805000334 螺栓M12X40-10.9 Screw 96 GB/T5783-2000
22 805301374 垫圈 12(达克罗) Bolt 100
23 805200098 螺母 M12 Nut 96 GB/T889.1-2000
24 805000040 螺栓M16×60 Bolt 8 GB/T5783-2000
25 805301377 垫圈 16(达克罗) Wahser 32
26 805200200 螺母 M16 Nut 8 GB/T889.1-2000
27 228302283 马达连接圈 motor bracket 1
28 228302285 轴承压板 connection plate 1
28 801100251 O形密封圈Φ236×5.30 O-ring 1
29 230500796 花键套 splinded sleeve 1
30 230100213 锁片 locked spacer 4
31 230100212 调整垫 Shim 1
32 800511397 框架轴承 bearing 1 JM822049-90N01
33 801100314 O形密封圈Φ165×3.55 O-ring 1
34 801101754 油封 1
35 805000281 螺栓M20×40 Bolt 22 GB/T5783-2000
36 805000051 螺栓 M16×40 Bolt 48 GB/T5783-2000
37 230500805 过渡安装板 transition plate 1
38 230502588 橡胶套 rubber sleeve 2
39 801100055 O型圈160×3.55 O-ring 1
40 803164135 O型圈300×5.3 O-ring 2
41 805000680 螺栓 M10×25-10.9 Bolt 4 GB/T5783-2000
43 800302482 球面螺母M22×1.5 Spherical Nut 10
44 805000612 螺栓 M16×45 Bolt 17
45 805301286 垫圈16 Washer 17 GB/T93-1987
46 230500799 调整垫 WASHER 2
47 230500800 调整垫 WASHER 4
48 230502609 调整垫 WASHER 2
49 230502610 调整垫 WASHER 4
50 227300178 螺塞M30X1.5 Plug 1
51 805300055 垫圈 30 WASHER 1 JB982-77
52 230100206 油位螺栓 Oil lever glass 1
53 805300025 垫圈 12 Washer 1
54 803201494 透气塞 breath cap 1 C-M12
55 801101755 加油管 GREASE CUP 1
56 805000086 螺栓 M12×65 Bolt 4 GB/T5783-2000
57 800302301 减速机 Retarder 1
58 230500801 调整垫 WASHER 2
59 230500802 调整垫 WASHER 4
60 230500803 调整垫 WASHER 2
61 230500804 调整垫 WASHER 4
62 805000029 螺栓 M10×40 Bolt M10×40 8 GB/T5783-2000
66 805301379 垫圈 20(达克罗) WASHER 30 DIN6796
67 805002082 螺栓M20×20 Bolt 4
68 803166351 油封 1
69 805000017 螺栓 M8×25 bolt 4 GB/T5783-2000
70 230502589 螺栓盖 Cover 30
