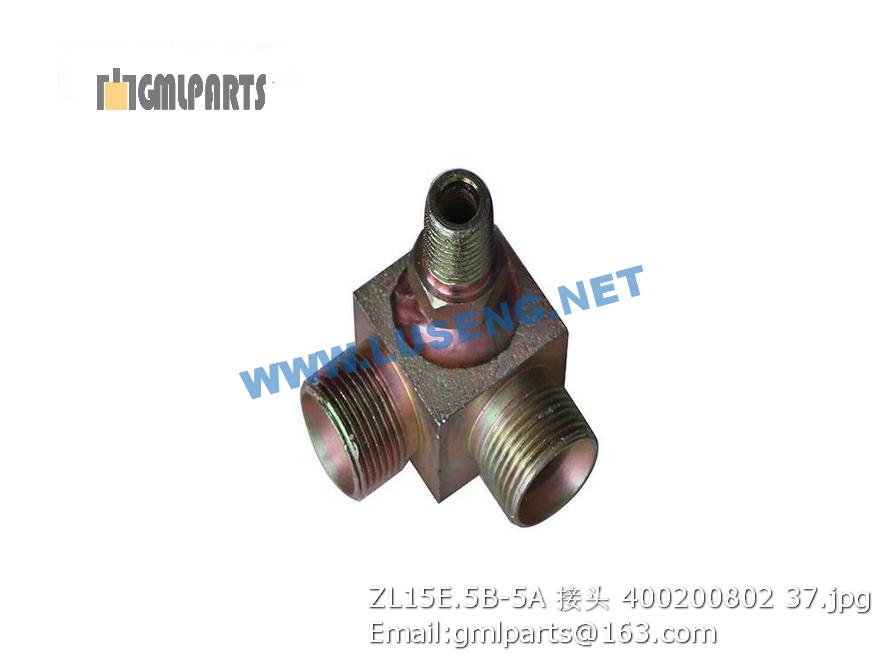

400200802 ZL15E.5B-5A JOINT XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 230502699 进气胶管 Pipe 1
2 800151579 卡 箍 85-91 Clamp 2
3 230500767 进气钢管 Steel tube 1
4 230200580 变径硅胶管 Change diameter hose 1
5 800151581 卡 箍 112-121 Clamp 3
6 800101454 空气滤清器AH19018-HD Air Filter 1
7 230500771 连接管 Connect hose 1
8 805000727 螺栓M10X25 Bolt 8 GB/T5783-2000 GB/T5783-2000
9 805301373 垫圈10(达克罗) Washer 8 DIN6796
10 805200048 螺母 M10 Nut 4 GB/T6170-2000 GB/T6170-2000
11 230502895 固定架 Bracket 1
12 230200576 空滤器支架 Bracket 1
13 805000237 螺栓 M8×45 Bolt 2 GB/T5783-2000
14 805301384 垫圈 8(达克罗) Washer 2 DIN6796
15 805200045 螺母 8 Nut 2 GB/T 6170-2000 GB/T6170-2000
16 860114062 空气滤清器外滤芯 Filter 1
17 801902803 T型抱箍 Clamp 1 φ76-84
1 230502921 接头 Adapter 3
2 805300024 垫圈14 Washer 6
3 803007346 燃油散热器 Oil cooler 1
4 800101473 燃油管 R28-2200 Fuel hose 1
5 800101482 燃油管 R28-1200 Fuel hose 1
6 230502419 油箱安装支架 Bracket 1
7 805301285 垫圈12 Washer 6 GB/T93-1987
8 805000715 螺栓 M12×25 Bolt 4 GB/T 5783-2000
9 803163740 燃油管 Fuel hose 1
10 803163573 弯头 Joint 4 EW15LOMDA3C
11 803176573 接头 Adapter 3 发动机带
12 230502920 接头 Adapter 1
13 230500957 接头 Adapter 1
14 803004191 截止阀G3/4 Close valve 1
15 803164734 接头 joint 1
16 801905220 橡胶垫 Rubber cushion 1 JB/T982-1977
17 805300032 垫圈 22 Washer 2 JB/T982-1977
18 230502855 橡胶垫 Rubber cushion 1
19 803163680 燃油管 Fuel hose 1
20 800104227 油水分离器A030N624 Oil-water Filter 1
21 805000062 螺栓 M10×35 Bolt 2 GB/T 5783-2000
22 805301373 垫圈10(达克罗) Washer 6
23 805200048 螺母 M10 Nut 2 GB/T6170-2000
24 805000068 螺栓 M10×16 Bolt 4 GB/T5783-2000
25 230502898 油水分离器支架 Bracket 1
26 805000048 螺栓M12X35 Bolt 2 GB/T5783-2000
27 230500777 燃油箱 Gasoline tank 1
28 803164619 接头 Adapter 1
29 239900587 软管总成 1
30 803164826 堵头 Plug 1
31 805000017 螺栓 M8×25 bolt 12 GB/T5783-2000
32 805300010 垫圈 8 Washer 12
33 803164217 回油滤清器 Filter Assy 1
34 230500728 大盖板 Cover board 1
35 803164182 O型圈 345×5.3 O-ring 1
