Description

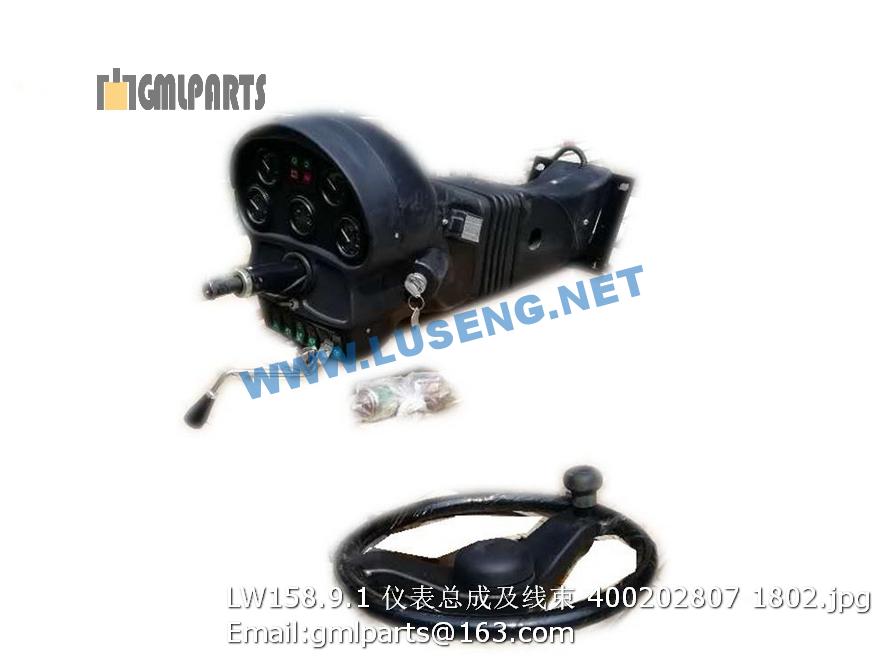

400202807 LW158.9.1 Instrument assembly XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800901358 打气管总成 Air input pipe assembly 1
2 800901375 进气管总成 Air-inlet hose assembly 1
3 800903634 油水分离器组合阀 Filter Valve 1
4 226800261 调压阀连接板 Plate 1
5 805000714 螺栓 M10×20 Blot 2 GB/T5783-2000
6 805300014 垫圈 10 Washer 6 GB/T93-1987
7 226500722 三通接头I Three-way Connector 1
8 805300032 垫圈 22 Washer 15 JB/T982-1977
9 805000018 螺栓 M8×20) Elbow 26
10 805300010 垫圈 8 Washer 26
11 800936505 气制动阀 Air braking valve 2
12 800901179 接头 Connector 8
13 803164134 O型密封圈 O-ring 16
14 800901339 加力器总成 Booster assembly 2
15 805000062 螺栓 M10×35 Bolt 4 GB/T 5783-2000
16 805300102 垫圈 10 Washer 4 GB/T96.1-2002
17 800936504 储气筒 Air reservoir 1
18 225702114 过渡接头M12X1.5 Connector 2
19 805300025 垫圈 12 Washer 8
20 805300069 垫圈 8 Washer 8 8
21 226500632 刹车胶管护板 plate for brake hose 4
22 800901169 接头体 Joint body 4
24 805300024 垫圈14 Washer 4
25 226500724 接头体 M18×1.5C-R1/2 Joint body 1
26 805300044 垫圈 18 Washer 1 JB/T982-1977
27 803165250 气管 Air hose 4
28 800903407 调压过滤器 Filter 1
29 800903430 单向阀 Single Direction Valve 1
30 803165257 气管 Air hose 2
31 803165252 气管 Air hose 2
32 226500129 大管夹 Big pipe clip 2
33 800901306 三通阀 Connector 2
34 226500905 胶管总成10-A11-500 Hose joint 2
35 803165255 油管 Oil pipe 2
36 226500128 管卡 Pipe clip 6
37 803165256 6-A12-1820胶管总成 Oil pipe 1
38 805000074 螺栓 M12×20 Bolt 4 GB/T5783-2000
39 805300018 垫圈12 washer 12 4 GB/T93-1987
40 800701137 手动放水阀 Water Draining Valve 1
41 800901311 轮胎充气阀 valve for charge 1
42 805300107 组合垫圈24 Combination washer 1
43 800901189 安全阀 Safety valve 1
44 805300026 垫圈16 Washer 9
45 226500902 接头 Conector 1
46 225702112 过渡接头M22X1.5 Connector 2
47 226500903 三通接头 Three-way Connector 1
48 803004231 接头 Connector 4
49 803164824 三通接头 Three-way connector 2
50 226500907 三通接头 Three-way Connector 2
51 225702292 胶管总成6-A12-1550 Hose joint 2
52 226302027 过渡块 Block 1
53 805000243 螺栓M6×50 BoltM6×50 2 GB/T5782-2000
54 805300030 垫圈 6 Washer 6 2 GB/T93-1987
55 800901182 接头 Connector 4
56 226500906 胶管总成 6-A13-7500 Oil pipe 1
57 226500950 胶管总成13-A13-1200 Hose assembly 1
58 226500723 接头体 M22x1.5A-R1/2 Joint body 1
59 226500938 接头体 Joint Body 1
60 225702113 接头 Joint 2
61 226500636 空心螺栓 Bolt 2
62 226500943 胶管总成6-A12-1740 Hose assembly 1
63 226500946 胶管总成6-A13-5500 Hose assembly 1
