Description

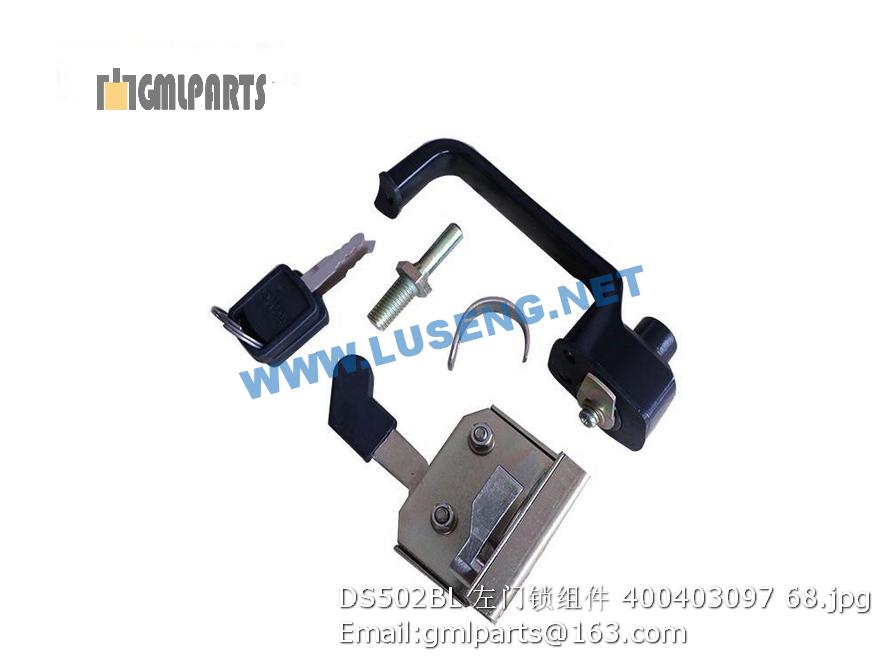

400403097 DS502BL Leftdoor LOCK

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000407 螺栓M16X140 Bolt 1
2 400300338 托板 Lay board 2
3 400300337 垫片 Washer 1
4 805200048 螺母 M10 Nut 5 GB/T6170-2000
5 805300017 垫圈10 Washer 8 GB/T97.1-2002
6 805300014 垫圈 10 Washer 8 GB/T93-1987
7 805000062 螺栓 M10×35 Bolt 4 GB/T 5783-2000
8 805000727 螺栓M10X25 Bolt 3 GB/T5783-2000
9 404200783 压缩机支架 1 XT670A.12.2
10 805200051 螺母 M16 Nut 1 GB/T6170-2000
11 400300335 调节螺杆 Adjusting screw rod 1
12 805200067 螺母M14 Nut 2
13 805300144 垫圈14 WASHER 2
14 805000518 螺栓M10X60 Bolt 1
15 400300735 调节块 Adjusting block 1 ZL15H.10C.5-2A
1 801937963 后视镜 Astern mirror 1 WF-01
2 404201755 右灯架总成 1 XT680.13.6
2.1 404200710 镜杆 Mirror rod 1 XT680.13.6-1
2.10 805200053 螺母 M6 Nut M6 1
2.11 404200713 右灯架 1 XT680.13.6.1
2.2 805200051 螺母 M16 Nut 2 GB/T6170-2000
2.3 404200723 隔套 Spacer sleeve 1 XT680.13.6-3
2.4 805300011 垫圈 16 Washer 1 GB/T 93-1987
2.5 805000715 螺栓 M12×25 Bolt 4 GB/T 5783-2000
2.6 805300018 垫圈12 washer 12 4 GB/T93-1987
2.7 4042007 11 固定板 1 XT680.13.5-2
2.8 805001962 螺栓 M6×60 Bolt 1 GB/T5782-2000
2.9 805300030 垫圈 6 Washer 6 1 GB/T93-1987
3 404201850 动臂安全锁 Lifting arm safety lock 1 XT670.13.5
4 404201754 左灯架总成 1 XT680.13.5
4.1 8050019 62 螺栓 M6×60 Bolt 1 GB/T5782-2000
4.2 404200711 固定板 Fixing plate 1 XT680.13.5-2
4.3 8053000 30 弹垫 6 1 GB/T93-1987
4.4 8052000 53 螺母 M6 1 GB/T6170-2000
4.5 8053000 18 弹垫 12 4 GB/T93-1987
4.6 8050007 15 螺栓 M12×25 4 GB/T5783-2000
4.7 404200712 左灯架 1 XT680.13.5.1
8 404200714 左支腿盖板 2 XT680.13-1
9 404201155 上盖板 1 XT670B.13-1
10 404200801 后罩 1 XT670.13.3
