Description

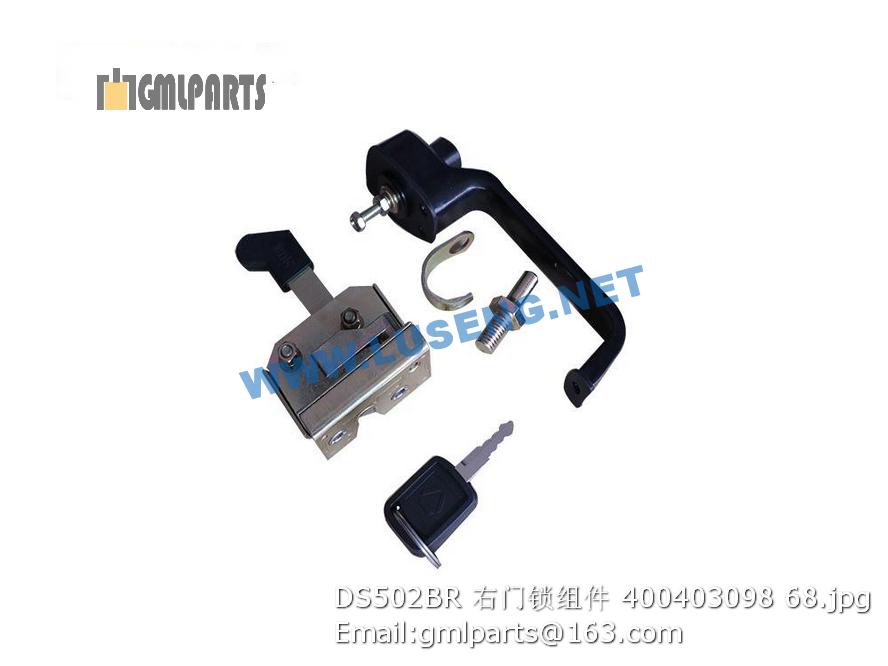

400403098 DS502BR RIGHT DOOR LOCK

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 404201872 左挡泥板总成 2 XT670B.13.1
1.10 404200707 支撑 Ⅱ 1 XT680.13.1.2
1.1 805000043 螺栓 M10×30 Bolt 8 GB/T 5783-2000
1.11 805300069 垫圈 8 Washer 8 4
1.12 805300010 垫圈 8 Washer 4
1.13 805200045 螺母 8 Nut 4 GB/T 6170-2000
1.14 404200706 支撑 Ⅰ 1 XT680.13.1.1
1.15 805300013 垫圈16 Washer 4 GB/T 97.1-2002
1.16 805300011 垫圈 16 Washer 4 GB/T 93-1987
1.17 805000013 螺栓 M16×35 Bolt 4 GB/T5783-2000
1.2 404200699 左前挡泥板 1 XT680.13.1-1
1.3 404200704 上垫板 Upper base plate 2 XT680.13.1-3
1.4 404200705 下垫板 Lower base plate 2 XT680.13.1-4
1.5 805300017 垫圈10 Washer 8 GB/T97.1-2002
1.6 805300014 垫圈 10 Washer 8 GB/T93-1987
1.7 805200048 螺母 M10 Nut 8 GB/T6170-2000
1.8 805000437 螺栓M8 x70 Bolt 4
1.9 404201206 支架 1 XT670B.13.1.1
2 404201873 右挡泥板总成 2 XT670B.13.2
2.10 404200709 支撑 Ⅳ 1 XT680.13.2.2
2.1 8050000 43 螺栓 M10×30 8 GB/T5783-2000
2.11 8053000 69 垫圈 8 4 GB/T97.1-2002
2.12 8053000 10 弹垫 8 4 GB/T93-1987
2.13 8052000 45 螺母 M8 4 GB/T6170-2000
2.14 404200708 支撑 Ⅲ 1 XT680.13.2.1
2.15 805300 013 垫圈 16 4 GB/T97.1-2002
2.16 805300 011 弹垫 16 4 GB/T93-1987
2.17 805000 013 螺栓 M16×35 4 GB/T5783-2000
2.2 404200700 右前挡泥板 1 XT680.13.2-1
2.3 4042007 04 上垫板 2 XT680.13.1-3
2.4 4042007 05 下垫板 2 XT680.13.1-4
2.5 8053000 17 垫圈 10 8 GB/T97.1-2002
2.6 8053000 14 弹垫 10 8 GB/T93-1987
2.7 8052000 48 螺母 M10 8 GB/T6170-2000
2.8 8050004 37 螺栓 M8×70 4 GB/T5782-2000
2.9 4042012 06 支架 1 XT670B.13.1.1
3 404201795 机罩 1 XT670.13.1
3.1 8053000 13 垫圈 16 5 GB/T97.1-2002
3.2 8053000 11 垫圈 16 5 GB/T93-1987
3.3 8050000 13 螺栓 M16×35 5 GB/T5783-2000
3.4 404200796 上机罩 1 XT670.13.1.1
3.5 404200797 下机罩 1 XT670.13.1.2
3.6 805200 045 螺母 M8 7 GB/T6170-2000
3.7 805300 010 垫圈 8 7 GB/T93-1987
3.8 805300 069 垫圈 8 7 GB/T97.1-2002
3.9 805000017 螺栓 M8×25 bolt 7 GB/T5783-2000
1 402101062 防松螺栓 Lock bolt 6 XT870.11B-2
2 400100034 主刃板 Main blade plate 1 KH6009-1
3 805200286 螺母 M20-10 Nut 6 GB/T6170-2000
4 400100033 铲斗 Bucket 1 KH6009.1
