Description

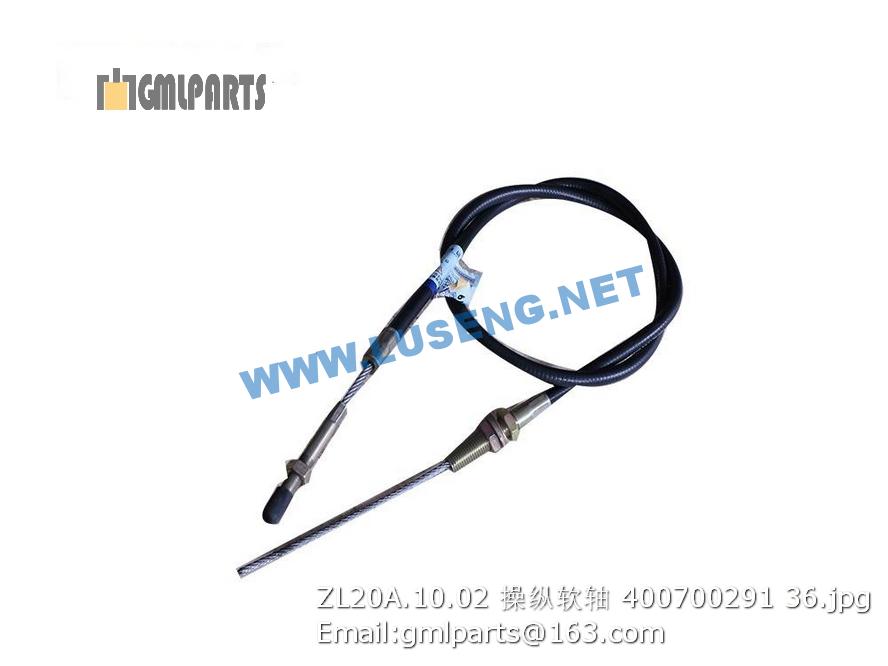

400700291 ZL20A.10.02 SOFT SHAFT

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164867 接头 Adapter 4
2 803171768 软管总成 HOSE 1
3 230502923 管夹 Robber board 2
4 805100135 螺钉 M6×35 Bolt 8 GB/T70.1-2008
5 805100145 螺钉 M12×35 Bolt 4 GB/T70.1-2008
6 803168902 软管总成 Hose 1
7 230503009 软管总成 Hose 2
8 239902146 软管总成 hose 1
9 801902794 橡胶护垫 Pad 10
10 801902944 扎带 Cable tie 50
11 239901809 软管总成 Hose 1
12 230500866 滤油器支架 Plate 1
13 803164539 吸油滤清器底座 filter base 1
14 803164592 液压油滤清器 Hydraulic oil filter elememt 1
15 803164768 接头 Adapter 2
16 803164798 弯头 JOINT 3
17 803165279 软管总成 Hose 1
18 803164908 隔板接头 Adapter 2
19 803164909 隔板接头 Adapter 2
20 803164796 弯头 Adapter 4
21 803168906 软管总成 Hose 1
22 803168907 软管总成 Hose 1
23 803168908 软管总成 Hose 1
24 803168900 软管总成 Hose 1
25 803168910 软管总成 Hose 1
26 803164774 接头 Joint 1
27 803164770 接头 1 GE35L15/8UNO
28 803004266 振动泵 Vibration pump 1
29 803164687 接头 Adaper 4
30 803004267 振动马达 Vibration motor 2
31 801100091 O型圈100×3.55 “O” ring 100X3.55 2 GB/T3452.1-1992
32 805000048 螺栓M12X35 Bolt 4 GB/T5783-2000
33 805301374 垫圈 12(达克罗) Bolt 4
34 803163602 三通接头 Adaper 1
35 230503769 软管总成 Hose 1
36 803164733 接头 Adaper 1
37 803164562 测压接头 Measuring nipple 5
38 228700446 螺栓 bolt 2
39 805300010 垫圈 8 Washer 2
40 803164615 接头 Adapter 1
41 803164738 接头 Flange Straight Joint 1
42 230500864 隔板 Clap board 2
43 805002061 螺栓 M8x20 BOLT 8 GB/T5783-2000
44 805300069 垫圈 8 Washer 8 1
45 803163729 接头 Adaper 2
46 803604733 插头 Adapter 7
1 230503670 右罩 Right bonnet 1 XD122III.12.1A
2 230503420 中罩 Middle bonnet 1 XD122Ⅲ.12.2
3 805000029 螺栓 M10×40 Bolt M10×40 2 GB/T5783-2000
4 805301373 垫圈10(达克罗) Washer 5
5 805200048 螺母 M10 Nut 2 GB/T6170-2000
6 230503671 左罩 Left bonnet 1 XD122III.12.3A
7 805000043 螺栓 M10×30 Bolt 3 GB/T 5783-2000
8 805000017 螺栓 M8×25 bolt 12 GB/T5783-2000
9 805301384 垫圈 8(达克罗) Washer 30
10 230503027 铰链 Foldout 4 XD122.12.4A
11 819947354 限位带 Limit belt 2 XD用限位带
12 805000018 螺栓 M8×20) Elbow 2
13 805200045 螺母 8 Nut 2 GB/T 6170-2000
14 805000033 螺栓M8×16 Bolt 12 GB/T5783-2000
15 801902620 塑盖 Plastic cover 41 R820
16 839901405 隔音材料（双面胶） Deadening 1 XYM-15
17 230503424 锁板 Lockpin 2 XD122Ⅲ.12-1
18 801905223 密封条L=1500 Sealed line 2 CC4-0643
19 819942528 机罩锁 Lock 2 索斯科N2-2-30
20 805002022 螺栓M6X18 Bolt 4 GB/T5783-2000
21 805301383 垫圈 6(达克罗) Bolt 8
22 805200053 螺母 M6 Nut M6 4
23 805000008 螺栓 M6×12 Bolt 4 GB/T5783-2000
24 819943272 限位块 Limit block 2
25 230503425 支板 underprop board 2 XD122Ⅲ.12-2
