Description

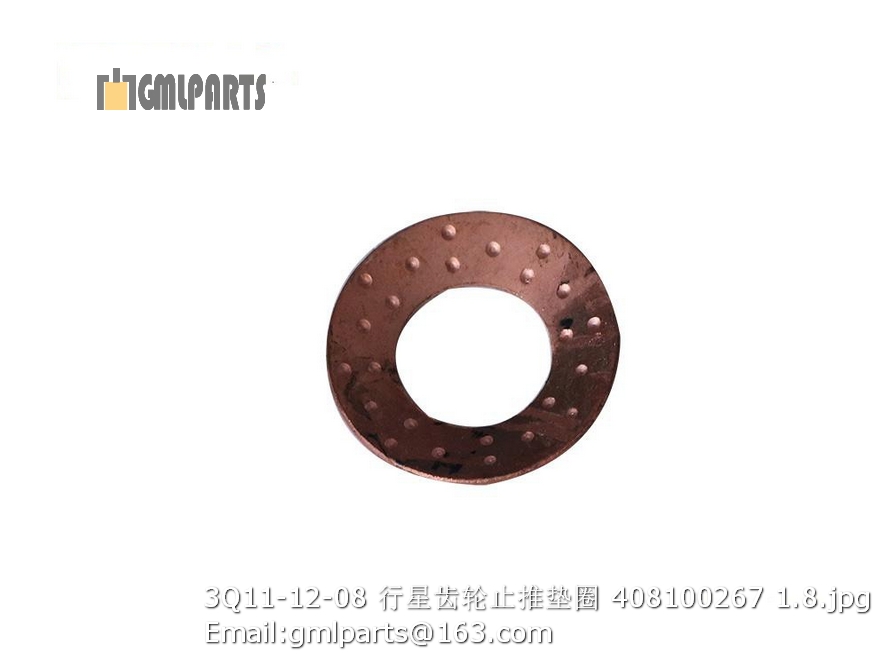

408100267 3Q11-12-08 PLANET GEAR WASHER

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252907021 配重 Counterweight 1
2 252907121 右扶手 Right Armrest 1
3 252904216 后灯盒 Lamp Protector 2
4 252907131 左扶手 Left Armrest 1
5 805000716 螺栓M12X30 Bolt 8 GB/T5783-2000
6 805300018 垫圈12 washer 12 12 GB/T93-1987
7 805300020 垫圈12 Washer 12 GB/T97.1-2002
8 252100434 撑杆 Stay Bar 2
9 252904970 扶手 Handrail 2
10 252904973 左箱盖 Left Cover 1
11 252904020 JT-05B密封条L=1950 weather strip 2
12 805300069 垫圈 8 Washer 8 24
13 805300010 垫圈 8 Washer 20
14 805000033 螺栓M8×16 Bolt 16 GB/T5783-2000
15 805300017 垫圈10 Washer 4 GB/T97.1-2002
16 805300102 垫圈 10 Washer 4 GB/T96.1-2002
17 805200048 螺母 M10 Nut 4 GB/T6170-2000
18 805200045 螺母 8 Nut 8 GB/T 6170-2000
19 250900221 锁紧角钢 ANGLE IRON 2
20 805600213 开口销 PIN 2
21 805200082 螺母M4 Nut 6
22 251804394 NBS1013锁 LOCK 2
23 805300027 垫圈 4 Washer 10 GB/T 93-1987
24 805100266 螺钉 M4×12 SCREW 10 GB/T818-2000
25 250900224 隔板II Rubber 2
26 252101598 橡胶垫 BACKING BOARD 2 Z5G(CEIV).6.9-3
27 252901443 拉丝 Connecting rod 4
28 250900223 隔板I RUBBER 2 LW330F(II).8.10-3
29 251801075 脚蹬 Pedal 2
30 805000715 螺栓 M12×25 Bolt 4 GB/T 5783-2000
31 252907124 护板 Protecting Plate 1
32 805300013 垫圈16 Washer 8 GB/T 97.1-2002
33 805300011 垫圈 16 Washer 8 GB/T 93-1987
34 805000051 螺栓 M16×40 Bolt 8 GB/T5783-2000
35 252904972 右箱盖 Right Cover 1

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252909506 两联手动分配阀组件 Multiple Valve Components 1
2 252909507 分配阀回油钢管 Tube 1
3 252909508 分配阀进油钢管 Tube 1
4 803401130 O形圈 37.69×3.53 “O” Ring 9
5 805002828 螺柱M10X85 Bolt 4 GB/T901-1988
6 805238533 螺母 M10(达克罗) Nut 8 GB/T6177.1-2000
7 252909509 回油钢管固定组件 Fastening Components 1
8 252908337 软管总成 Hose 1
9 252909602 软管总成 Hose 1
10 252908357 软管总成 Hose 1
11 252300148 流量放大阀 Valve 1
12 805048028 螺栓 M12×110半牙 10.9（达克罗） Bolt 3 GB/T 16674.1-2004
13 253006317 液压油箱 Tank 1
14 805048034 螺栓 M16×40(达克罗) Bolt 4 GB/T16674.1-2004
15 805048033 螺栓 M16×35(达克罗) BOLT 4 GB/T16674.1-2004
16 805338818 垫圈16 Washer 8 GB/T96.1-2002
17 253006324 液压油箱回油钢管 Tube 1
18 803401136 O形圈 56.74×3.53 “O” Ring 1
19 805004699 螺栓M12×30 Bolt 4 GB/T16674.1-2004
20 803004104 转向泵 Steering Pump 1
21 803013093 双联齿轮泵 Gear Pump 1
22 252909510 液压泵安装组件 Fastening Components 2
23 252909511 总吸油钢管 Tube 1
24 803401145 O形圈 85.32×3.53 “O” Ring 1
25 805048017 螺栓M12×3510.9(达克罗) Bolt 4 GB/T16674.1-2004
26 252907098 吸油胶管 Hose 1
27 801902717 不锈钢喉箍 80-100 Clamp 4 QC/T 619-1999
28 252908365 转向泵吸油胶管 Hose 1
29 801902715 喉箍 B52-76 Hose Clamp 4 QC/T619-1999
30 252909496 转向泵出口钢管 Tube 1
31 252909512 工作泵吸油钢管 Tube 1
32 805048024 螺栓 M12×80半牙 10.9（达克罗） Bolt 4 GB/T 16674.1-2004
33 252909513 转向泵吸油钢管 Tube 1
34 803401133 O形圈47.22×3.53 “O” Ring 2
35 803164240 法兰组件 Flange 1
36 269901947 测压法兰块 Joint Block 1
37 805000562 螺柱 10X100 Bolt 4 GB/T901-1988
38 803164828 法兰组件 Flange compent 5
39 252909514 管夹总成 Pipe Clamp Components 1
40 805048006 螺栓 M10×30 Bolt 8 GB/T16674.1-2004
41 252909520 支板 Plank 1
42 252909521 支板 Plank 1
43 252909515 管夹组件 Pipe Clamp Components 3
44 252909522 压板 Plank 1
45 252909516 回油接头块 Joint Block 1
46 805004763 螺栓 M10×25(达克罗) Bolt 2 GB/T16674.1-2004
47 252909517 回油接头块钢管 Tube 1
48 252909518 U型螺栓组件 U-bolt Components 1
49 252908352 软管总成 Hose 1
50 803198806 法兰组件 Split Flange 1
51 803166449 堵头 Plug 2
