Description

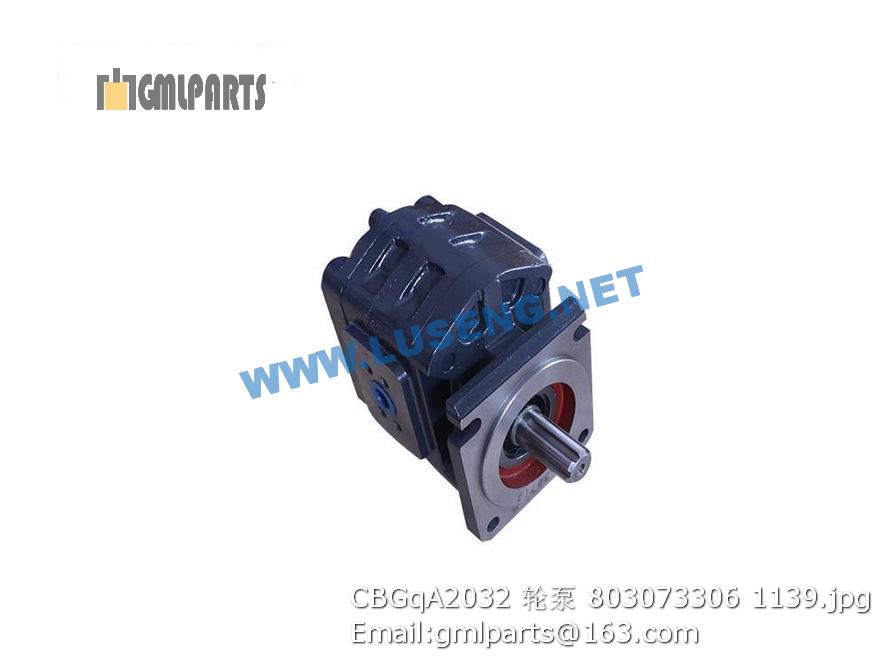

803073306 CBGqA2032 GEAR PUMP XCMG LW158

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800302229 变矩器 Converter 1 YJ315X
2 805300018 垫圈12 washer 12 14 GB/T93-1987
3 805000715 螺栓 M12×25 Bolt 14 GB/T 5783-2000
4 805300014 垫圈 10 Washer 16 GB/T93-1987
5 805000062 螺栓 M10×35 Bolt 14 GB/T 5783-2000
6 803191588 直通接头 Joint 1 I22LR3/4
7 400700581 直角接头 Joint 2 ZL20A.04.19
8 803165062 胶管 Hose 1 N381HAHF222212-1000
9 859907948 喉箍 C10-16 Clamp 2
10 402102546 胶管 Hose 1 WZ30E.3-1
11 400700599 联接套 Sleeve 1 ZL20A.04-7
12 400700313 橡胶垫（石油橡胶） Pad 3 ZL20A.04-24
13 400700598 连接盘 Plate 1 ZL20A.04-6
14 400200125 变速泵密封垫 Seal gasket 1 I22LR3/4
15 803303467 直通接头 Joint 1 IE15LR3/8
16 239901926 软管总成 Pipe 1 N481HAHA151508-900
17 805302783 垫圈 8 Lock washer 6 GB/T859-1987
18 805100037 螺钉 M8×25 Screw 6 GB/T70.1-2000
19 803043389 变速泵 Pump 1 CBF-432-ALPL
20 400700191 输油胶管 Hose 1 ZL20A.04-15
21 400700311 橡胶垫 Pad 2 ZL20A.04-19
22 803164582 接头 Joint 1 IE22LM27×1.5ED
23 805300016 组合垫圈33 Combination washer 1 JB/T982-1977
24 400700565 吸油管接头 Joint 1 ZL20A.04.05
25 801902710 不锈钢喉箍 32-44 Clamp 4
26 400700192 输油胶管 Hose 1 ZL20A.04-16
27 805300107 组合垫圈24 Combination washer 1
28 400700587 接头体 Joint 1 ZL20A.04-10
29 400700566 油管 Hose 1 ZL20A.04.06
30 400700189 输油胶管 Hose 1 ZL20A.04-12
31 400700190 输油胶管 Hose 1 ZL20A.04-13
32 801902708 不锈钢喉箍22-32 Hose 10
33 803130272 机油滤清器 Engine oil filter 1
34 805000043 螺栓 M10×30 Bolt 2 GB/T 5783-2000
35 805300017 垫圈10 Washer 2 GB/T97.1-2002
36 805200048 螺母 M10 Nut 2 GB/T6170-2000
37 400700564 接头体 Joint 1 ZL20A.04.04
38 400700193 输油胶管 Hose 1 ZL20A.04-17
39 400700589 接头体 Joint 1 ZL20A.04-18
40 805300038 组合垫 27 Washer 1 JB/T982-1977
41 800339750 BYD4208 1 检查油位
42 400700221/400700195 输油胶管L=440/400 Hose 2 ZL20A.04-2
43 400700586 铰接螺栓 Bolt 2 ZL20A.04-1
44 805300032 垫圈 22 Washer 4 JB/T982-1977
45 803198085 接头 Joint 2 LZ15L
46 400700562 接头体 Joint 2 ZL20A.04.02
47 805300011 垫圈 16 Washer 4 GB/T 93-1987
48 805000649 螺栓M16×90 Bolt 4 GB/T5782-2000
49 805200051 螺母 M16 Nut 4 GB/T6170-2000
50 805300013 垫圈16 Washer 8 GB/T 97.1-2002
51 400700600 溢油口接头 Joint 1 ZL20A.04-8
52 803174475 接头 Joint 1 I15LM22×1.5ED
53 803130745 接头 1 LZ22L
1 402101457 接管 Connector 1 WZ30.04.04
2 805002168 螺栓 M12×40 Bolt 4 GB/T31.1-1988
3 805300018 垫圈12 washer 12 16 GB/T93-1987
4 805201469 螺母 M12 Nut 8 GB/T6181-1986
5 805600316 销 3.2×28 805600316 8 GB/T91-2000
6 402100629 上传动轴 Main driving shaft 1 WZ30.04.03
7 805041465 传动轴连接螺栓 16 紧固
8 805041467 传动轴连接螺栓 4 紧固
9 805300033 垫圈 14 WASHER 20 GB/T93-1987
10 805234049 螺母 M14×1.5 Nut 20 GB/T9459-1988
11 805600055 开口销3.2×32 Split pin 20 GB/T91-2000
12 402100627 前传动轴 Front axle driving shaft 1 WZ30.04.01
13 402100628 后传动轴 Rear axle driving shaft 1 WZ30.04.02
