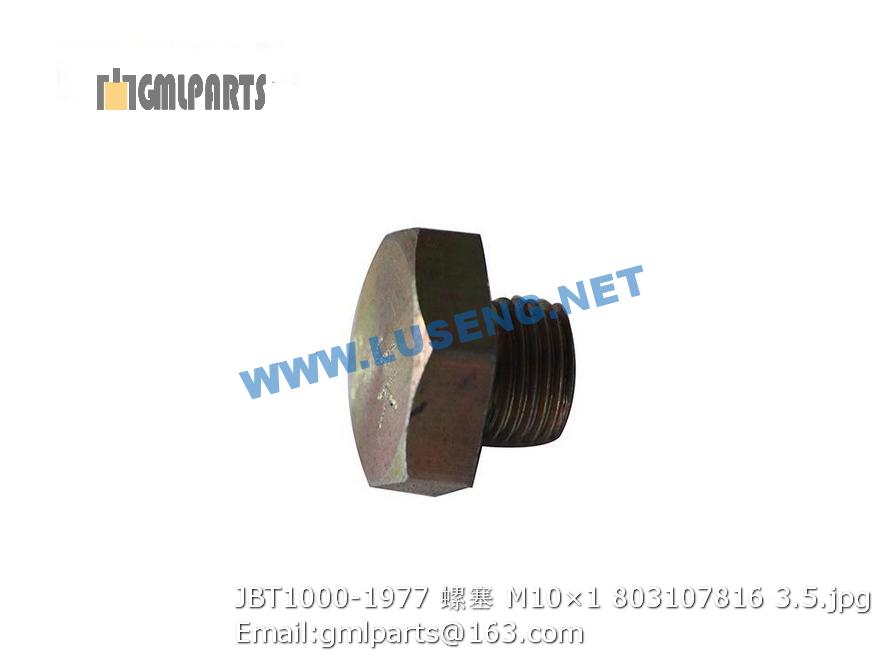

803107816 JBT1000-1977 PLUG M10×1

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 225600309 变速箱装配 Gear box assembly 1
2 800352649 驱动桥总成 Drive axle assembly 1
3 805300021 垫圈24 Washer 8 GB/T97.1-2002
4 805201509 螺母M24 Nut 8 GB/T6170-1987
5 805001996 螺栓 M24×280 BOLT 8 GB/T5782-2000
6 805002117 螺栓M14X1.5X45 Bolt 4 GB5785-2000
7 226800502 锁片 Lock plate 2
8 226800497 锁片 Lock plate 2
9 805201527 螺母M14X1.5 Nut 4 GB/T889.2-2000
10 800302334 传动轴总成 Gimbal Shaft 1
11 800511374 钢丝 Wire 8
12 226800248 螺钉 Bolt 8
1 800302333 变速箱 Gear box 1
2 805000043 螺栓 M10×30 Bolt 15 GB/T 5783-2000
3 805300014 垫圈 10 Washer 15 GB/T93-1987
4 805300033 垫圈 14 WASHER 16 GB/T93-1987
5 805000083 螺栓M14×30 Bolt 4 GB/T5783-2000
6 805300018 垫圈12 washer 12 8 GB/T93-1987
7 805000048 螺栓M12X35 Bolt 8 GB/T5783-2000
8 800302283 手制动器 Hand brake 1
9 225600685 助力缸支架 Bracket 1
10 805300017 垫圈10 Washer 3 GB/T97.1-2002
11 805000472 螺栓M14X70 Bolt 4
12 801902782 减振器 Shock absorber 2
13 805200067 螺母M14 Nut 4
14 805300144 垫圈14 WASHER 12
15 805000255 螺栓 M14×1.5×40 Bolt 8 GB/T5786-2000
16 805002045 螺栓 M22×55 Bolt 2 GB/T5783-2000
17 805300058 垫圈 22 Washer 22 2 GB/T93-1987
18 805300084 螺栓M20×50 Bolt 2
19 226800466 变速箱支架 Gear box bracket 1
▲225600309-01 变速箱传动系统图 Transmission Figure 1
▲225600309-02 离合器壳体总成 Clutch housing assembly 1
▲225600309-03 变速器外围结构总成 Transmission peripherral assembly 1
▲225600309-04 变速器上盖总成 Transmission top cover assembly 1
▲225600309-05 变速器顶盖总成 Transmission roof assembly 1
