Description

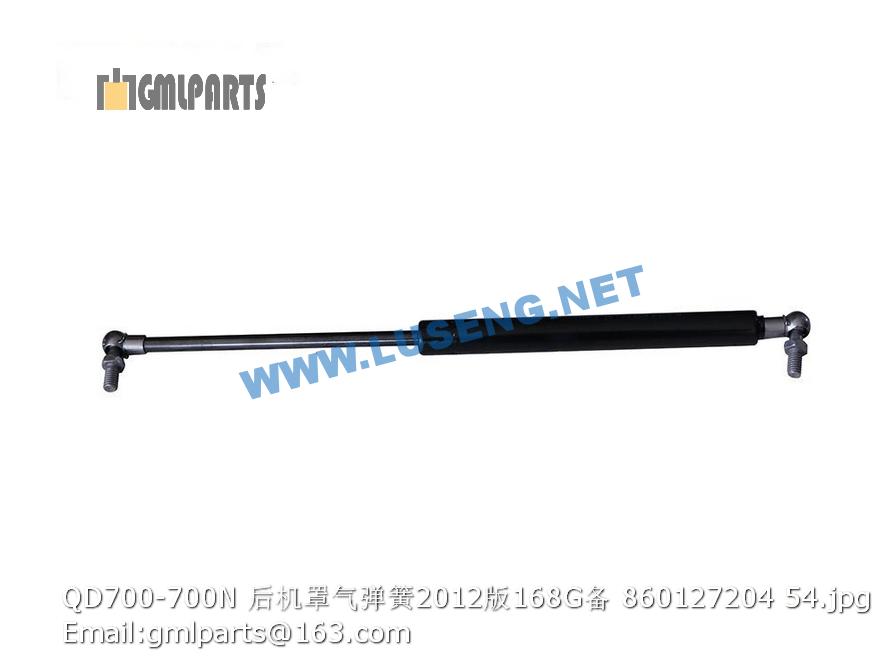

860127204 QD700-700N rear hood air spring

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 226800227 制动踏板 Brake pedal 1
2 226800226 橡胶踏板套 Rubber foot pedal 1
3 805046653 螺栓 M12×130(达克罗) Bolt M12×130 1 GB/T5782-2000
4 805338280 垫圈12（达克罗） Washer 1
5 226801786 衬套 Bushing 2
6 805633716 销3×25 pin 2
7 226800225 弹簧 Spring 1
8 805338278 垫圈 10(达克罗) Washer 2
9 805200098 螺母 M12 Nut 1 GB/T889.1-2000
10 800901174 离合器主缸 Clutch cylinder 1
11 805601660 销10×35 Pin 2 GB/T882-1986
12 800901190 接头 Connector 1
13 805239115 螺母 M12×1.25 Nut M12 1 GB/T6173-2000(达克罗)
14 805300025 垫圈 12 Washer 2
15 800901170 接头 Connector 2
16 805300024 垫圈14 Washer 1
17 800901169 接头体 Joint body 1
18 800901168 离合器助力缸 Clutch cylinder 1
19 805046462 螺栓 M10×25(达克罗) Bolt 8
20 805338260 垫圈 10(达克罗) Washer 4
21 227000245 助力缸支架 Bracket 1
22 239900613 软管总成 Soft pipe 1
23 800513323 含油轴承 Bearing 1
24 803071682 固定节流单向阀 Non-return valve 1
25 226803494 带滤网接头 Joint 1 XS202J.6-23
26 226803493 接头 1
1 800901171 油杯体 Oil cup 1
2 801902705 喉箍 Clamp 5
3 800152431 离合胶管 φ10-1100 Pipe 2
4 800901190 接头 Connector 1
5 805239115 螺母 M12×1.25 Nut M12 1 GB/T6173-2000(达克罗)
6 805300025 垫圈 12 Washer 8
7 239900618 气管总成 Pipe 1
8 803164134 O型密封圈 O-ring 8
9 239901858 气管总成 Pipe 2
10 800901176 接头 Connector 3
11 805300032 垫圈 22 Washer 5 JB/T982-1977
12 800901175 气制动阀 Air braking valve 1
13 805046484 螺栓 M8×25(达克罗) Blot M8×25(Dacromet) 4 GB/T5783-2000
14 805338259 垫圈 8(达克罗) Washer 6
15 803100382 螺塞M22×1.5 Plug 1 JB1000-1977
16 800901188 接头体 Joint body 1
17 800901179 接头 Connector 1
18 805300026 垫圈16 Washer 1
19 226800194 储气筒 Air Reservoir 1
20 800901189 安全阀 Safety valve 1
21 805300044 垫圈 18 Washer 1 JB/T982-1977
22 805300024 垫圈14 Washer 1
23 800901169 接头体 Joint body 2
24 226802308 过渡接头 Connector 1
25 805338260 垫圈 10(达克罗) Washer 4
26 805046473 螺栓 M10×30(达克罗) Bolt 4
27 805238366 螺母 10（达克罗） Nut 4
28 803162560 气管总成 Pipe 1
29 801100162 O形密封圈12.5×2.65 O-ring 2 GB/T3452.1-1992
30 800901166 接头 Connector 1
31 805046544 螺栓 M12×20 bolt 2 GB/T5783-2000
32 800902530 自动排水调压阀 Pressure Governor 1
33 227001993 接头 Connector 1
34 800937053 接管 Hose 1
36 800901279 空气加力泵 Booster assembly 1
37 805000715 螺栓 M12×25 Bolt 2 GB/T 5783-2000
38 805338261 垫圈12（达克罗） Washer 2
39 800901182 接头 Connector 2
40 239902017 胶管总成6-A13-1900 Pipe 2 GB/T9065.1-1988
41 800901181 三通接头 Connector 1
43 226800449 抱箍 Hoop 2
44 805046907 螺栓 M6×14(达克罗) BOLT 4
45 ▲226800286-060450 滤网 Filter 1
46 800152432 制动胶管 pipe 1
47 239901859 胶管总成 Pipe 1
48 227301565 1/4球阀 valve 1
49 226802309 夹布胶管 pipe 1
50 859907948 喉箍 C10-16 Clamp 1
