Description

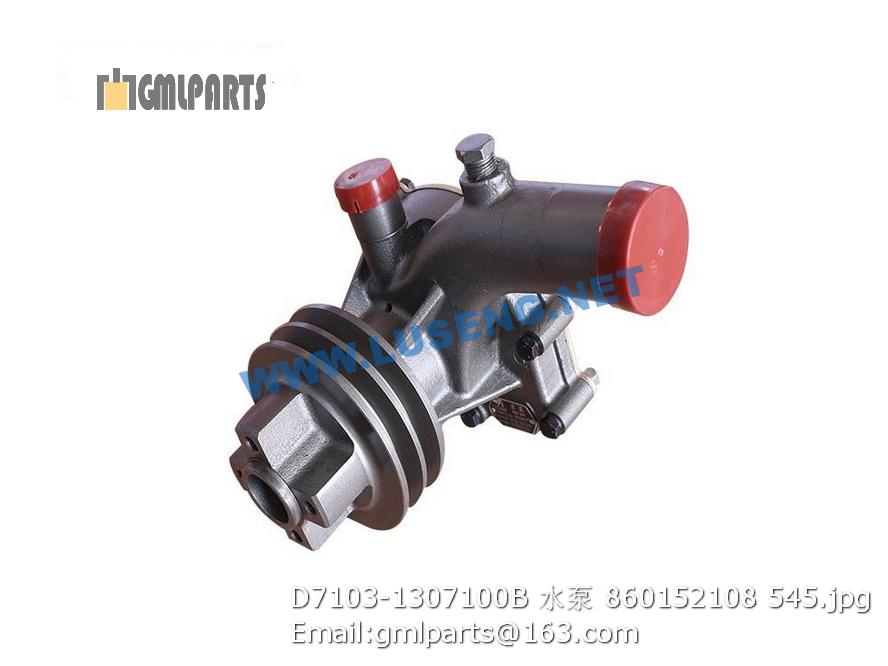

860152108 D7103-1307100B WATER PUMP LW188K
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000017 螺栓 M8×25 bolt 5 GB/T5783-2000
2 805300010 垫圈 8 Washer 5
3 805200045 螺母 8 Nut 4 GB/T 6170-2000
4 402204091-001 冷凝器总成 Condenser assembly 1
5 402204091-002 压缩机至冷凝器管 Tube from compressor to condenser 1
6 402204091-003 冷凝器至储液罐管 Tube from condenser to f1uid reservoir 1
7 402204091-004 储液罐 Fluid reservoir 1
8 402204091-005 储液罐至蒸发器 Hose from fluid reservoir toevaporator 1
9 402204091-006 蒸发器至压缩机管 Tube from evaporator to compressor 1
10 402204091-007 压缩机 Compressor 1
11 402600396 接头I Joint I 1
12 803131770 带截止阀接头(NPT3/8) 803131770 1 CA151
13 402600397 接头II Joint II 1
14 402204091-008 暖风进水管 Water inlet hose of fan heater 1
15 402204091-009 温控开关 Ternperature switch 1
16 402204091-010 冷暖蒸发器 Condenser 1
17 805100372 螺钉 M6×20 Bolt 1 GB/T818-2000
18 805000525 螺栓M6×20 Bolt 1 GB/T5783-2000
19 805200048 螺母 M10 Nut 8 GB/T6170-2000
20 805300014 垫圈 10 Washer 7 GB/T93-1987
21 805300017 垫圈10 Washer 9 GB/T97.1-2002
22 805000518 螺栓M10X60 Bolt 4
23 402204091-011 暖风出水管 Heater water outlet pipe 1
24 402204091-012 压缩机皮带 Cornpressor belt 1
25 805004674 螺栓M10x100 Bolt 2
26 402204091-013 新风开关 Air switch 1
27 402204091-014 新风执行器 Air actuator 1
31 402400420 压缩机支架 402400420 1 XT872A.12.1
33 402203956 储液罐支架 Fluid reservoir baffle 1
35 402400273 接头 402400273 1 XT872A.12-6
36 402400272 三通接头 402400272 1 XT872A.12-5
1 819941876 安全标志(防斗杆撞伤) 819941876 2 A1087
2 402200362 挖臂右侧大标识 1
3 801969683 安全标志=A001 801969683 2 A1004
4 819906044 F1012 起吊处标志 Crane Marking 4
5 819906049 防侧面力挤压躯干 819906049 1 A1007
6 402200359 动臂左侧大标识 1
7 819950385 F1029 燃油箱标志 Fuel Tank Marking 1
8 402204083 铭牌 1
9 805500027 GB/T827-1986 铆钉 4×10 Rivet 4
10 402400138 徐工集团标识 402400138 1 XT872.21-5
11 402400139 XCMG标识 402400139 1 XT872.21-6
12 402203597 定期维护图 1
13 801969642 禁止踩踏标志 801969642 2 A1126
14 819950386 F1030 液压油箱标志 Hydraulic Tank Marking 1
15 402200360 动臂右侧大标识 1
16 402200361 挖臂左侧大标识 1
17 819906050 A1023 安全标志 Safe Marking 1
18 801903051 禁摸热表面 801903051 1 A1015
19 801968403 安全标志(铰接处) 801968403 2 A1001
20 819941906 前后档标志 819941906 1 F0029
21 402400148 油门操纵标识 402400148 1 XT872.21-10
22 819941929 挖掘操纵标志 819941929 1 F0045
23 402203043 拉起手刹标识 402203043 1 XT870C.21-7
24 819941908 动臂锁紧操纵标志 819941908 1 F0031
25 819941905 手制动安全标识 1
26 819941930 挖装机装载操纵标志 819941930 1 F0046
27 819947419 客服热线标志 1
28 819948008 A1276B 安全标志（触电危险） Safe Marking 1
29 819941884 加注燃油安全标志 819941884 1 A1503B
30 819906035 F1013 固定处标志 Fixed Marking 4
31 239900233 防挤手 Sign 1 A1028
32 819941885 液压油防烫伤安全标志 819941885 1 A1504B
33 402203134 测压口标识 402203134 1 XT870H.15-2
