Description

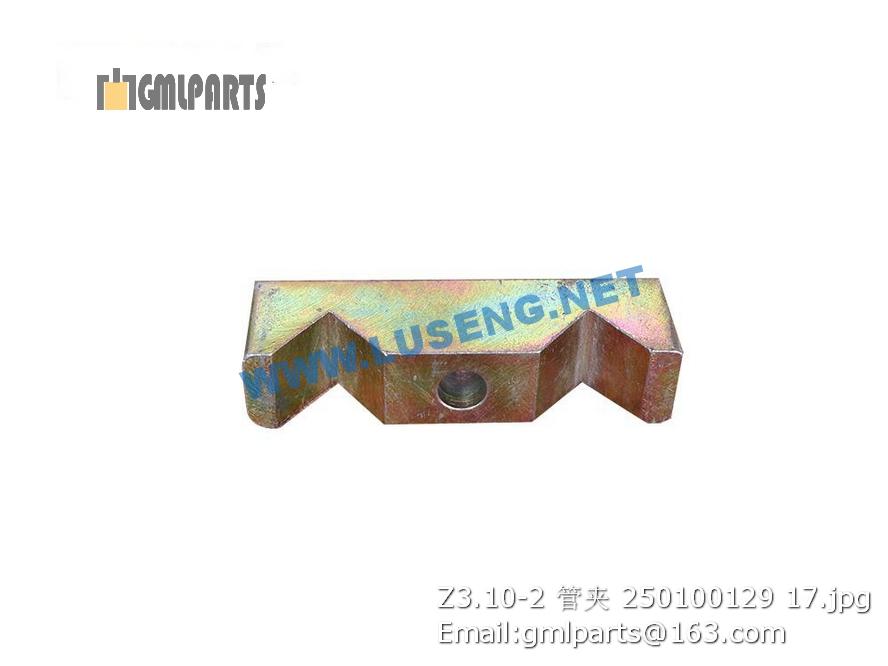

250100129 Z3.10-2 PIPE CLAMP XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 228901642 中间框架 Mid-frame 1
2 228901730 左上防护网 Steel Wire Net 1
3 228901684 左护板 Left Cover 1
4 805300069 垫圈 8 Washer 8 22
5 805300010 垫圈 8 Washer 22
6 805000018 螺栓 M8×20) Elbow 22
7 228901706 密封毛刷 Hairbrush 2
8 805200045 螺母 8 Nut 6 GB/T 6170-2000
9 801968749 橡胶条 Rubber 1 L=1200
10 805200053 螺母 M6 Nut M6 2
11 805300030 垫圈 6 Washer 6 18 GB/T93-1987
12 805300029 垫圈 6 Washer 6 18 GB/T97.1-2002
13 801969002 密封条L=2700 Sealing strip 1 L=400
14 819906679 磁钢18×19 Magnet 2
15 801504821 把手 HANDLE 1 MEL130-10
16 228901641 上盖板 Cover 1
17 805000727 螺栓M10X25 Bolt 4 GB/T5783-2000
18 805300014 垫圈 10 Washer 4 GB/T93-1987
19 805300017 垫圈10 Washer 4 GB/T97.1-2002
20 228901732 右上防护网 Steel Wire Net 1
21 228901690 左护板 Right Cover 1
22 805002055 螺栓M6×15 Bolt 16 GB/T5783-2000
23 228901675 下盖板 Cover 2
24 228901681 右框架箱体 Right-frame 1
25 228901674 上盖板 Cover 2
26 228901676 左框架箱体 Left-frame 1
27 228901731 右下防护网 Steel Wire Net 1
28 228901729 左下防护网 Steel Wire Net 1
1 801101764 油杯M8X1 Oil Cup 4 TLPG3-108
2 228700317 销轴 Pin 2
3 228700316 套 Pin 2
4 228700320 支撑筒 Support sleeve 1
5 228700310 固定板 Fixed plate 4
6 805300109 垫圈 5 Washer 8 GB/T93-1987
7 805000390 螺栓M5X12 Bolt 8 GB/T5783-2000
8 805000047 螺栓 M10×50 Bolt 1 GB/T 5783-2000
9 805200080 螺母M10 Nut 1
10 228700702 安全标识 SAFE DECAL 1
11 228700323 支撑杆 Supporting pole 1
12 805046473 螺栓 M10×30(达克罗) Bolt 4
13 805338260 垫圈 10(达克罗) Washer 4
14 805338278 垫圈 10(达克罗) Washer 4
15 228700309 连接销 Connect pin 2
16 228700556 油缸支座 hydro-cylinder supporter 2
17 228700691 垫片 Shim 2 t2
18 228700692 垫片 Shim 2 t5
1 819905873 燃油标记 1
2 239900219 固定处标志 4
3 226800336 轮胎气压标记 Indication of tyre pressure 2 XS202J.17-3
4 801902626 起吊处标志 4
5 239900223 发动机润滑油标志 1
6 228901872 右后标记 RIGHT REAR DECAL 1
7 822138032 风扇转动危险 1
8 239900133 发动机冷却液标志 1
9 822138031 中心铰接挤压危险 2
10 228401667 右前标记 Right decal 1 XS142V.17-4
11 239900220 压轮油位标记 1
12 228401669 左后小标记 XCMG LOGO 1 XS142V.17-6
13 228901871 右后小标记 RIGHT BEHIND SMART DECAL 1
14 819906087 油门控制 ACCELEROGRAPH CONTROL 1
15 228901875 铭牌 NAMEPLATE 1
16 805500033 铆钉 3×8 4
17 228700143 电源总开关标示 INDICATION OF SWITCH 1 XS202J.17-3
18 228700142 液压油位标示 The hydraulic oil level 1 XS202.17-2
19 228700144 紧急出口标示 EXIT 1
20 801902622 阅读说明书 1
21 819906088 操作说明 1
22 819947419 客服热线标志 1
23 228401695 徐工集团大标记 XCMG MAIN LOGO 1 XS142JV.17-8
24 819906090 传动油标志 1
25 228401668 左前标识 LEFT FRONT LOGO 1 XS142V.17-5
26 228702540 保养标识图 MAINTENANCE MANUAL DECAL 1
27 228703157 散热器清洗警告标记 MAINTENANCE OF RADIATORL 1 XS202.17-11A
28 239900227 防烫标志 1
29 819906042 低温放水标志 OUTLET FOR THE LOW TEMPERATURE WATER 1 A7272B
30 239900211 水箱标记 1
31 228901873 左后标记 LEFT REAR DECAL 1
32 819906726 液压油标志 1
33 228702285 液压油警示标记 HYDRAULIC OIL NOTICE DECAL 1
