Description

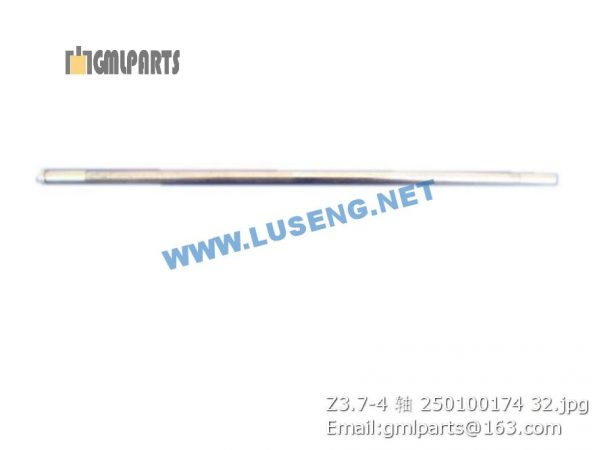

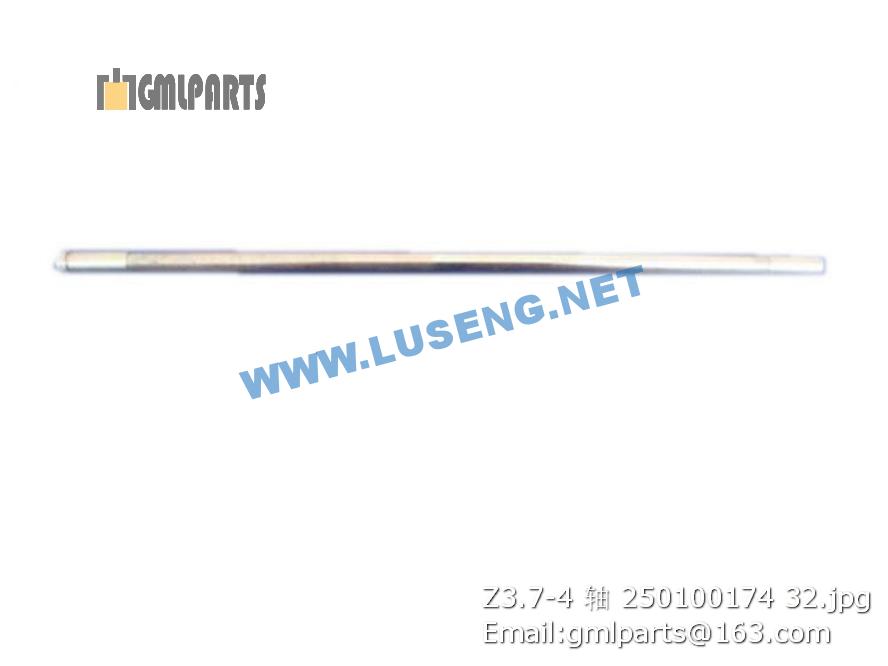

250100174 Z3.7-4 SHAFT XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800356246 散热器 Radiator 1
2 805000048 螺栓M12X35 Bolt 4 GB/T5783-2000
3 805300018 垫圈12 washer 12 4 GB/T93-1987
4 805300020 垫圈12 Washer 4 GB/T97.1-2002
5 805100037 螺钉 M8×25 Screw 4 GB/T70.1-2000
6 805300010 垫圈 8 Washer 4
7 228901628 散热器垫板 Rubber Block 2
8 228900629 安装板 Plate 2
9 800151575 卡 箍 59-63 Clamp 4
10 228901626 发动机进水胶管 Hose 1
11 228900398 补水管 hose 1
12 800151585 涡轮蜗杆卡箍17-32 Hose 2
13 228901627 发动机出水胶管 Hose 1
14 800151584 涡轮蜗杆卡箍 11-20 Hose Clamp 2
15 228900316 发动机透气管 Hose 1
1 228700315 接头 Joint 3
2 805300024 垫圈14 Washer 7
3 228702263 接头 Adapter 4
4 805300026 垫圈16 Washer 8
5 228702264 接头 Adapter 1
6 800105218 油管 Pipe 2
7 803006871 进油管 Fuel hose 1 R29-1500
8 805000713 螺栓 M10×45 Bolt 2 GB/T5783-2000
9 805300017 垫圈10 Washer 2 GB/T97.1-2002
10 805000043 螺栓 M10×30 Bolt 2 GB/T 5783-2000
11 805200048 螺母 M10 Nut 2 GB/T6170-2000
12 805000041 螺栓M12X70 Bolt 2 GB/T5782-2000
13 805301440 碟垫12 Washer 2
14 805200049 螺母 M12 Nut 2 GB/T6170-2000
15 803006869 柴油粗滤 Fuel rough cleaner 1 prelin420
16 803006870 燃油管R29-1000 Fuel hose 1
17 228702450 接头 Adapter 2
18 805300044 垫圈 18 Washer 4 JB/T982-1977
1 228900646 发动机罩 Engine hood 1
2 839901405 隔音材料（双面胶） Deadening 1 XYM-15
3 801902620 塑盖 Plastic cover 49 R820
5 805000062 螺栓 M10×35 Bolt 20 GB/T 5783-2000
6 805301373 垫圈10(达克罗) Washer 8
7 805300014 垫圈 10 Washer 12 GB/T93-1987
8 805300017 垫圈10 Washer 12 GB/T97.1-2002
9 226803280 铰链 Hinge 2
10 805200048 螺母 M10 Nut 2 GB/T6170-2000
11 801938349 减震块 Absorber 2
12 228901707 右侧板焊接总成 Right Cover Plate 1
13 805000045 螺栓M12X40 Bolt 6 GB/T 5783-2000
14 805300018 垫圈12 washer 12 6 GB/T93-1987
15 805300020 垫圈12 Washer 6 GB/T97.1-2002
