Description

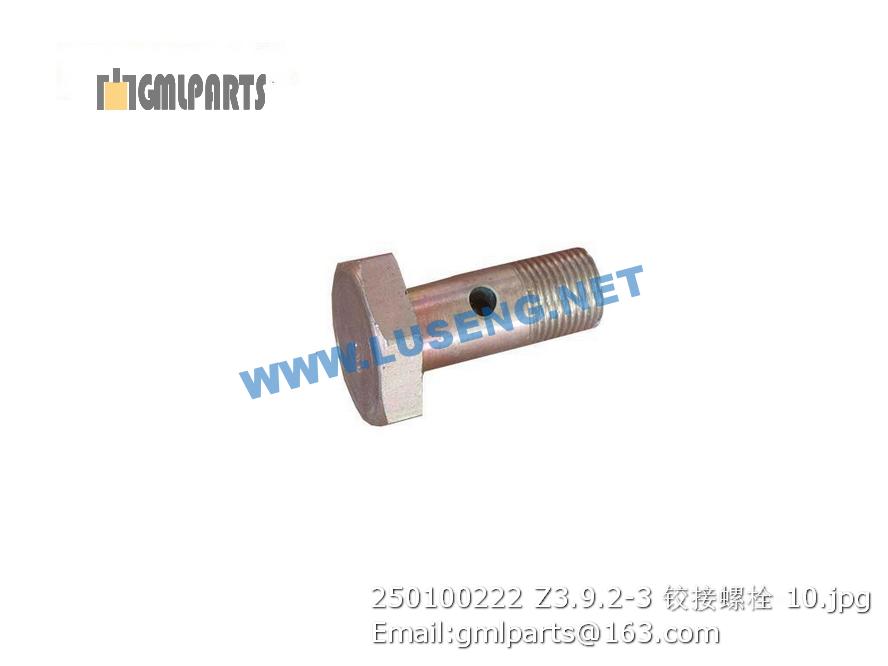

250100222 Z3.9.2-3 BOLT

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252904746 前车架 Front Chassis 1
2 252904918 动臂缸-前车架销 Pin 2
3 252904920 动臂-车架销 Pin 2
4 252900387 翻斗缸-车架销 SHAFT PIN 1
5 252900552 前罩 FrontCover 1
6 805300017 垫圈10 Washer 4 GB/T97.1-2002
7 805300014 垫圈 10 Washer 4 GB/T93-1987
8 805000714 螺栓 M10×20 Blot 4 GB/T5783-2000
9 251400276 后转向销 Rear Steering Pin 2
10 805300111 垫圈 16 Washer 7 GB/T96.1-2002
11 805300011 垫圈 16 Washer 25 GB/T 93-1987
12 805000022 螺栓M16X25 Bolt 7 GB/T5783-2000
13 805000028 螺栓M16X50 BOLT 6
14 252903800 安装板 Plate 1
15 252900351 调整垫片 Adjusting washer 2
16 252900352 下衬套 Sleeve 1
17 803164083 密封圈B100×125×12 SEAL RING 2
18 252900353 下轴承盖 Lower Bearing Cover Pin 1
19 800500278 轴承32217 BEARING 2
20 251400267 调整垫片 Adjusting washer 2
21 252900354 上轴承盖 Upper Bearing 1
22 252900355 上衬套 Upper Shaft Bushing 1
23 805000217 螺栓 M16×100 Bolt 8 GB/T5782-2000
24 252900356 下铰接销 Lower Articulation Pin 1
25 803164070 唇形密封圈 B80×100×10 Lip Type Seal 2 GB/T9877-2008
26 252900754 轴承保护架 Armrest 2
27 800511235 关节轴承GE80ES Joint Bearing 1 GB304.5-81
28 252900390 上铰接销 Upper Articulation 1
29 250400150 垫圈 WASHER 1
30 805300023 垫圈 20 Washer 20 1 GB/T93-1987
31 805000281 螺栓M20×40 Bolt 1 GB/T5783-2000
32 252903801 螺栓 Bolt 1
33 805300048 垫圈30 Washer 1 GB/T93-1987
1 252904777 后车架 Rear Chassis 1
2 251400276 后转向销 Rear Steering Pin 2
3 805300111 垫圈 16 Washer 6 GB/T96.1-2002
4 805300011 垫圈 16 Washer 6 GB/T 93-1987
5 805000022 螺栓M16X25 Bolt 6 GB/T5783-2000
6 801100339 油杯 M10×1 801100339 2 JB/T7940.2-1995
7 805601608 销 32×80 PIN 2
8 252101576 固定杆 fixed link 1
9 250900710 弹性挡簧 Elastic Spring 2
10.1 252904094 右侧挡板 Plate 1
10.2 252900849 左侧挡板 Plate 1
11 805300069 垫圈 8 Washer 8 9
12 805300010 垫圈 8 Washer 9
13 805000033 螺栓M8×16 Bolt 9 GB/T5783-2000
14 252904759 配重总成 Counterweight 1
15 805001915 螺栓M30×240 Bolt 4 GB/T5782-2000
16 805301290 垫圈30 Washer 4 GB/T93-1987
17 252904784 牵引销 Drawbar Pin 1
18 801100336 黄油嘴M10X1 Grease Nipple 2 JB/T7940.1-1995
19 803604578 线卡φ10 ply-yarn drill φ10 5
20 252900491 后销黄油管 Oil Tube 1
21 803163961 接头体6 Pipe Connection 4 GB/T5631.2-1985
22 251400289 摆动架销 Sway Bracket Pin 2
23 250400178 调整垫片 Adjusting Cushion 2
24 252108234 套 Sleeve 2
25 250400177 调整垫片 Adjustment shim 2
26 252900447 摆动架 Sway Bracket 1
27 252900490 前销黄油管 Oil Tube 1
28 252903961 橡胶护套 Rubber Sleeve 3
29 252904216 后灯盒 Lamp Protector 2
