Description

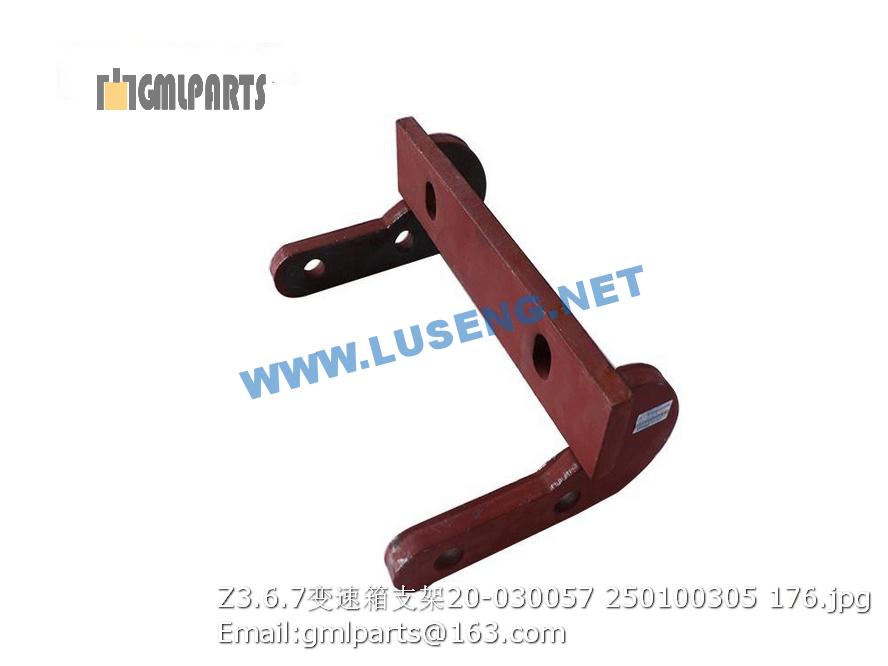

250100305 Z3.6.7 transmission bracket zl20-030057

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164621 接头 adapter 1
2 803164741 接头 Adapter 1
3 803163561 法兰弯接头 Flange Elbow 1
4 803164635 三通接头 adapter 1
5 803163573 弯头 Joint 1 EW15LOMDA3C
6 803164565 测压接头 adapter 1
7 803164232 接头 connector 4
8 805300014 垫圈 10 Washer 4 GB/T93-1987
9 805000727 螺栓M10X25 Bolt 4 GB/T5783-2000
10 803073866 全液压转向器 redirector 1
11 803164899 接头 Connector 3
12 803164736 接头 Connector 1
13 800511493 关节轴承GE35ES jointingbearing 4 GB/T304.1-2002
14 801100336 黄油嘴M10X1 Grease Nipple 4 JB/T7940.1-1995
15 239902032 软管总成 Hose 2
16 803079167 转向油缸 Cylinder 2
17 239900351 软管总成 Hose 1
18 803006901 齿轮泵 Gear Pump 1 WP09A1B230L03FA150N
19 801100122 O形密封圈82.5X3.55 O-Ring 1 GB/T3452.1-1992
20 805000043 螺栓 M10×30 Bolt 2 GB/T 5783-2000
21 805301373 垫圈10(达克罗) Washer 2
22 239902034 软管总成 Hose 1
23 239900335 软管总成 Hose 1
24 803201546 接头 Adapter 1
25 239902033 软管总成 Hose 1
26 239900454 软管总成 Hose 1
27 803165733 三通接头 Adapter 2
28 803164795 接头 Joint block 4 GB/T6170-2000
1 803075352 连接销 Pin shaft 2
2 803075353 卡片 Pin 2
3 805100064 螺钉 M8×20 Bolt 4 GB/T70.1-2008
4 805300010 垫圈 8 Washer 4
5 ▲803079167-1 锁紧销 Pin 1
6 ▲803079167-2 活塞 Piston 1
7 803044818 孔用支撑环 retaining Ring 2
8 803044817 格来圈125×109.5×6.3 Glyd Ring 1
9 801100074 0型密封圈 O-ring 1
10 ▲803079167-3 缸体 Cylinder 1
11 ▲803079167-4 活塞杆 Piston shaft 1
12 ▲803079167-5 导向套 Guide sleeve 1
13 803044819 轴用支撑环 retaining Ring 2
14 803044820 斯特封45×60.1×6.3 seal 1
15 ▲803079167-6 挡圈125×120.2×1.5 Washer 1
17 803166651 O型圈125×3.55 O-ring 1
18 803044821 防尘圈45×53×6 Dustproof ring 1
19 803044822 轴封45×55×7.3 Shaft seal 1
