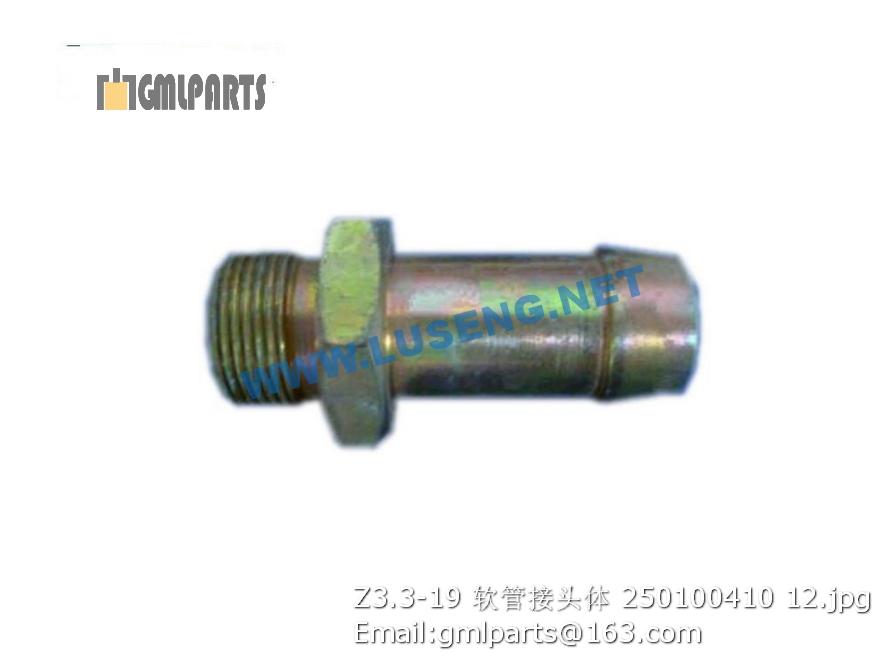

250100410 Z3.3-19 Joint xcmg

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800302218 轮胎23.5-25 TYRE 2
2 800305224 轮辋 Rim 2
3 805001993 螺栓 Bolt 8 GB/T5782-2000
4 800352612 驱动桥 1
5 805300021 垫圈24 Washer 16 GB/T97.1-2002
6 805201509 螺母M24 Nut 8 GB/T6170-1987
7 ▲228900896-07 螺栓M22×1.5×85 24 驱动桥带
8 ▲228900896-08 螺母M22 24
1 800101467 预滤器总成 Prefilter 1 KA50-5
2 801903016 T型抱箍140-148 T-hoop 2
3 228900394 进气管 wind pipe 1
4 801902726 T型抱箍165 Clamp 2
5 228900396 过渡胶管 rubber pipe 1
6 228900395 变径管 wind pipe 1
7 801902786 T型抱箍 Clamp 1 Φ114-122
8 800101508 空气滤清器 air cleaner 1
9 805200048 螺母 M10 Nut 1 GB/T6170-2000
10 805000017 螺栓 M8×25 bolt 7 GB/T5783-2000
11 805200045 螺母 8 Nut 4 GB/T 6170-2000
12 805301283 垫圈8 Lock washer 7 GB/T93-1987
13 805300069 垫圈 8 Washer 8 7
14 228900515 安装板 Mounting Board 1
15 228900406 空滤器支架 bracket 1
16 805000076 螺栓M10X70 Bolt 1 GB/T5782-2000
1 803006874 消音器总成 muffler 1
2 805000062 螺栓 M10×35 Bolt 4 GB/T 5783-2000
3 227300260 管卡 Clamp 1
4 228900401 排气法兰 flange 1
5 805300017 垫圈10 Washer 11 GB/T97.1-2002
6 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000
7 805200048 螺母 M10 Nut 4 GB/T6170-2000
8 805301284 垫圈10 Lock washer 4 GB/T93-1987
9 805000727 螺栓M10X25 Bolt 3 GB/T5783-2000
10 228900400 消音器支架 bracket 1
