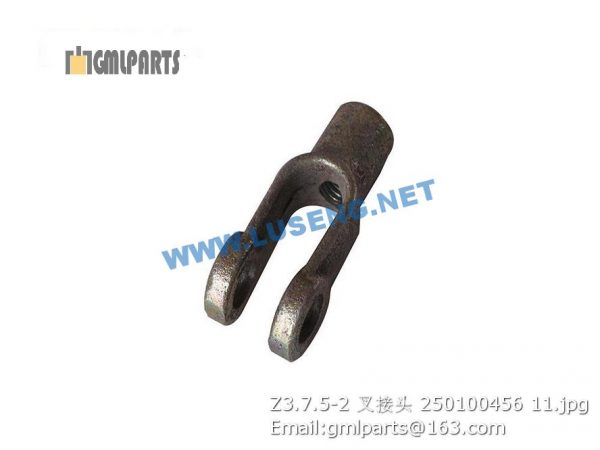

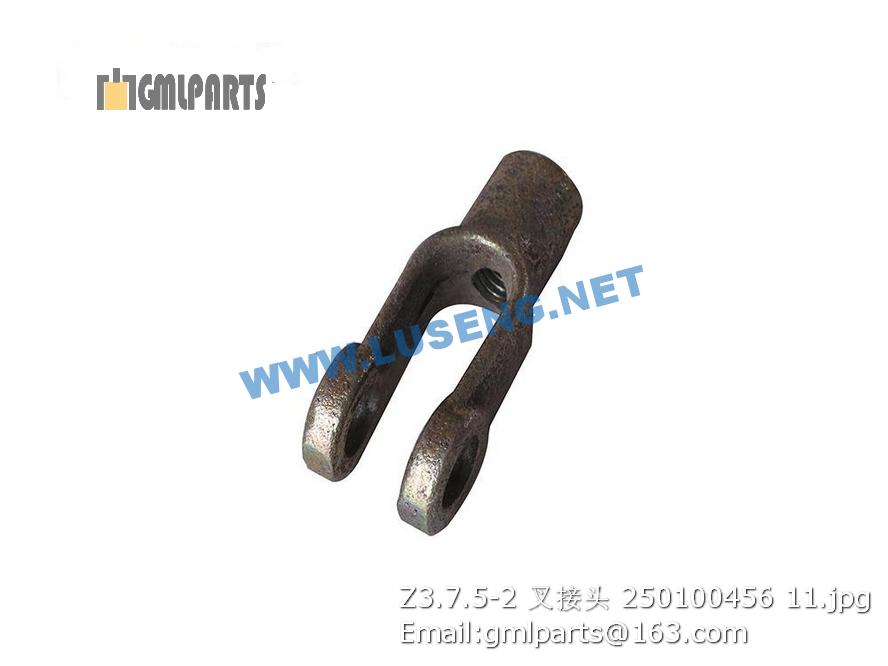

250100456 Z3.7.5-2 fork arm XCMG LW300FN

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 819905873 燃油标记 1
2 239900219 固定处标志 4
3 226800336 轮胎气压标记 Indication of tyre pressure 2 XS202J.17-3
4 801902626 起吊处标志 4
5 239900223 发动机润滑油标志 1
6 228900903 右后标记 RIGHT BEHIND LOGO 1
7 822138032 风扇转动危险 1
8 239900133 发动机冷却液标志 1
9 822138031 中心铰接挤压危险 2
10 228401667 右前标记 Right decal 1 XS142V.17-4
11 239900220 压轮油位标记 1
12 228401669 左后小标记 XCMG LOGO 1 XS142V.17-6
13 228900905 右后小标记 RIGHT BEHIND SMALL LOGO 1
14 819906087 油门控制 ACCELEROGRAPH CONTROL 1
15 228900901 铭牌 NAMEPLATE 1
16 805500033 铆钉 3×8 4
17 228700143 电源总开关标示 INDICATION OF SWITCH 1 XS202J.17-3
18 228700142 液压油位标示 The hydraulic oil level 1 XS202.17-2
19 228700144 紧急出口标示 EXIT 1
20 801902622 阅读说明书 1
21 819906088 操作说明 1
22 819947419 客服热线标志 1
23 228401695 徐工集团大标记 XCMG MAIN LOGO 1 XS142JV.17-8
24 819906090 传动油标志 1
25 228401668 左前标识 LEFT FRONT LOGO 1 XS142V.17-5
26 228702540 保养标识图 MAINTENANCE MANUAL DECAL 1
27 228703157 散热器清洗警告标记 MAINTENANCE OF RADIATORL 1 XS202.17-11A
28 239900227 防烫标志 1
29 819906042 低温放水标志 OUTLET FOR THE LOW TEMPERATURE WATER 1 A7272B
30 239900211 水箱标记 1
31 228900904 左后标记 LEFT BEHIND LOGO 1
32 819906726 液压油标志 1
33 228702285 液压油警示标记 HYDRAULIC OIL NOTICE DECAL 1
1 805100147 螺钉 M10×40 Bolt 2 GB/T70.1-2002
2 805301373 垫圈10(达克罗) Washer 3
3 819950217 空调压缩机支架总成 Bracket 1
4 228901053 压缩机调整支架 1
5 805200080 螺母M10 Nut 1
6 805000062 螺栓 M10×35 Bolt 1 GB/T 5783-2000
1 ▲228702240-120101 胶管2000 Rubber pipe 1
2 ▲228702240-120102 胶管1000 Rubber pipe 1
3 860118622 冷凝器 Condenser 1 空调附件 空调附件
4 228900230 冷凝器支架 Bracket 2
5 ▲228702240-120103 胶管1200 Rubber pipe 1
6 ▲228702240-120104 胶管2500 Rubber pipe 1
7 801902789 热水管 Hot water hose 1
8 860118623 皮带 Belt 1 空调附件 空调附件
9 805000017 螺栓 M8×25 bolt 4 GB/T5783-2000 GB/T 5783-2000
10 805301384 垫圈 8(达克罗) Washer 3 DIN6796
11 228901052 压缩机装配 Compressor Assembly 1
12 803502601 压缩机 Compressor 1 TYJ2-100 TYJ2-100
13 230504275 接头 adapter 2
14 805300010 垫圈 8 Washer 12 GB/T 93-1987
15 805000018 螺栓 M8×20) Elbow 8 GB/T 5783-2000
16 860118624 储液器 Liquid container 1 空调附件 空调附件
17 805301373 垫圈10(达克罗) Washer 2
18 805000008 螺栓 M6×12 Bolt 2 GB/T5783-2000 GB/T 5783-2000
19 803502588 空调(蒸发器) Evaporator 1
20 805200045 螺母 8 Nut 4 GB/T 6170-2000 GB/T 6170-2000
21 801900067 喉箍D20 Clamp 2
22 228702406 冷凝器左安装板 1
23 805300014 垫圈 10 Washer 4 GB/T93-1987 GB/T 93-1987
24 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000 GB/T 5783-2000
25 228702407 冷凝器右安装板 1
