Description

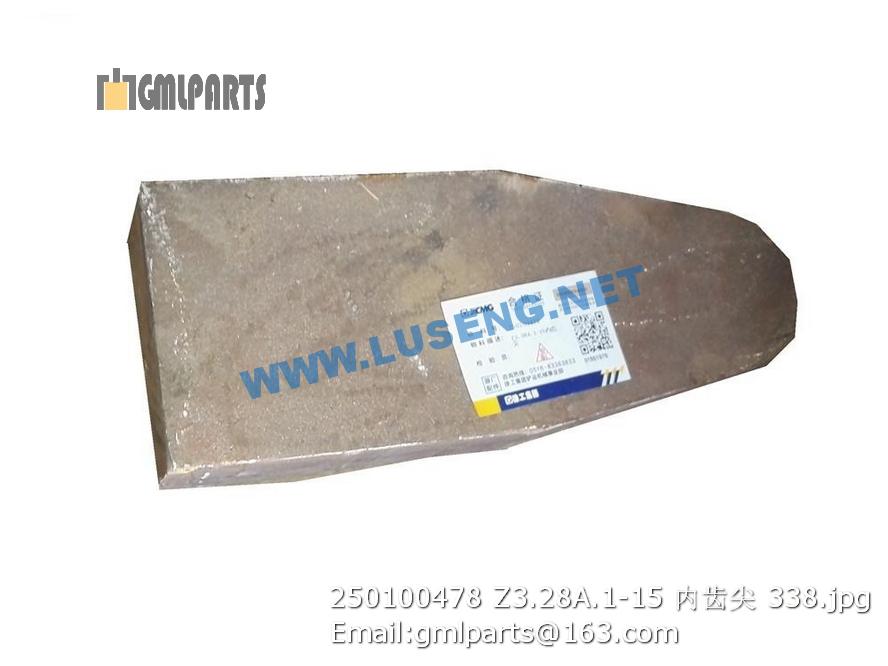

250100478 Z3.28A.1-15 TIP XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 ▲803009366-1 Fc防尘圈90 Dust Proof Ring 1 Fc(90×8.5)
2 ▲803009366-2 U形圈90×105×11.4 Seal 1 BS9005 P5008 派克
3 ▲803009366-3 O型密封圈180×5.7 O-ring 1 GB1235-76
4 ▲803009366-4 斯特封d90 Seal 1 ZYs(90×6) S-55013
5 ▲803009366-5 O型密封圈95×3.1 O-ring 1 GB1235-76
6 ▲803009366-6 支承环90×95×19.8 Supporting Ring 2
7 ▲803009366-7 格莱圈D180 Glyd Ring 1 ZYg(180*8)
8 ▲803009366-8 挡圈180×171×2 Fender Ring 2 S-55044
9 ▲803009366-9 支承环180×174×14.8 Supporting Ring 2 GB1235-76
1 ▲803009365-01 Fc防尘圈90 Dust Proof Ring 1 Fc(90×8.5)
2 ▲803009365-02 U形圈90×105×11.4 Seal 1 BS9005 P5008 派克
3 ▲803009365-03 O型密封圈180×5.7 O-ring 1 GB1235-76
4 ▲803009365-04 斯特封d90 Seal 1 ZYs(90×6) S-55013
5 ▲803009365-05 O型密封圈95×3.1 O-ring 1 GB1235-76
6 ▲803009365-06 支承环90×95×19.8 Supporting Ring 2
7 ▲803009365-07 格莱圈D180 Glyd Ring 1 ZYg(180*8)
8 ▲803009365-08 挡圈180×171×2 Fender Ring 2 S-55044
9 ▲803009365-09 支承环180×174×14.8 Supporting Ring 2 GB1235-76
1 803004323 右转向缸 Cylinder 1
2 252900269 三通接头 Connector 1
3 252900268 软管总成 Hose 2
4 803107807 螺塞M14X1.5 Plug 2 JB/T1000-1977
5 805301410 垫圈14 Washer 2 Q/SC1294-2000
6 803004054 转向器 Steering Control Unit 1
7 251400214 接头 Connector 4
8 252903943 软管总成 Hose 1
9 252903945 软管总成 Hose 1
10 805300014 垫圈 10 Washer 11 GB/T93-1987
11 801100148 O形密封圈40×3.55 O- Ring 1 GB/T 3452.1-1992
12 251000102 转向泵出油钢管 Tube 1
13 805000062 螺栓 M10×35 Bolt 8 GB/T 5783-2000
14 252903947 软管总成 Hose 1
15 803164279 接头 Joint 1 EL22LOMD
16 252903949 软管总成 Hose 1
17 251400209 接头 Connector 3
18 803168864 三通接头 Adapter 1
19 803004048 单稳阀 Valve 1
20 805000059 螺栓M10X60 Bolt 3 GB/T5782-2000
21 252903951 软管总成 Hose 1
22 252903953 软管总成 Hose 1
23 803004324 左转向缸 Cylinder 1
24 801100120 O形圈 25×3.55 O-ring 2
25 805000089 螺栓 M8X35 Bolt 8 GB/T 5783-2000
26 805300010 垫圈 8 Washer 8
27 252903955 三通接头 Connector 1
