Description

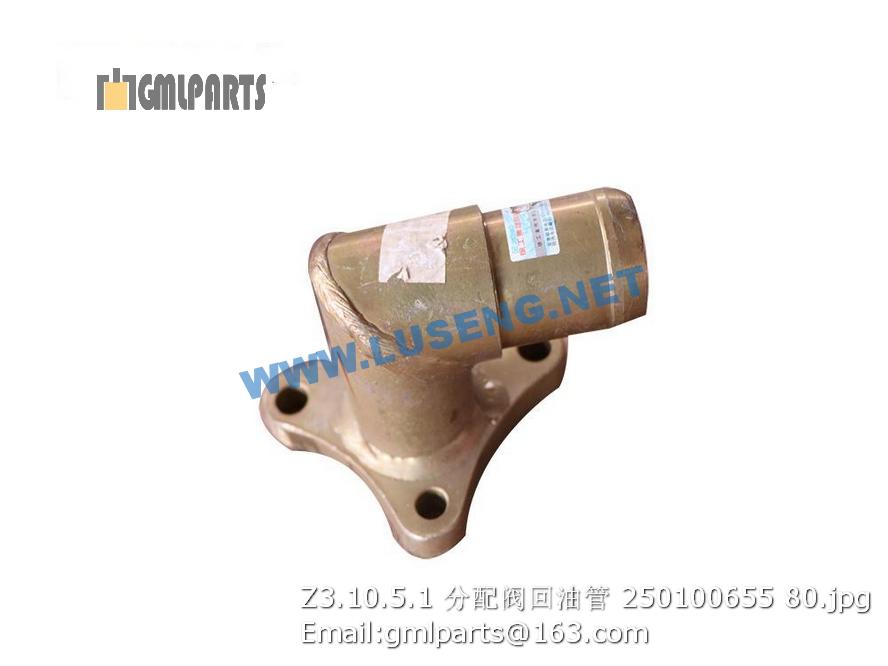

250100655 Z3.10.5.1 TUBE XCMG LW300FN
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803104493 接头 Adapter 3
2 803104948 法兰 Adapter 3
3 803164714 法兰组件 Flange 2
4 803130736 接头 Joint 2 IE22L11/16UN
5 803173684 接头 Joint 2 EW22LOMDCF
6 803408676 法兰 Adapter 1
7 805200080 螺母M10 Nut 8
8 805338260 垫圈 10(达克罗) Washer 14
9 805046625 螺栓 M10×90(达克罗) 10.9 Blot (Dacroment) 4
10 228702481 管夹板 PPL Plate 2
11 228702468 管夹 Rubber 2
12 805046626 螺栓 M10×100(达克罗) Blot （Dacromet） 4 GB/T5782-2000
13 228702482 管夹板 PPL Plate 2
14 228702467 管夹 Rubber 2
15 805046892 螺栓10×45 Bolt 6 GB/T5783-2000
16 228700567 集油箱 Oil 1
17 803164539 吸油滤清器底座 filter base 1
18 803164592 液压油滤清器 Hydraulic oil filter elememt 1
19 805338259 垫圈 8(达克罗) Washer 2
20 228700446 螺栓 bolt 2
21 803078294 振动泵 Vibration-pump 1
22 803103798 接头 Joint 1
23 803164766 接头 JOINT 1
24 803381770 软管总成 Hose 2
25 803164622 接头 adapter 2
26 803165218 软管总成 HOSE 1
27 803181191 软管总成 Hose 1
28 803112600 软管总成 Hose 1
29 803100723 接头 Joint 4
30 803103526 接头 Joint 2 GE22LM22×1.5EDOMDCF
31 803408677 软管总成 Hose 1
32 803408679 软管总成 Hose 1
33 803408678 软管总成 Hose 1
34 805006333 螺栓M14X35 Bolt 4
35 805301376 垫圈14 Washer 14 4
36 801100121 O型圈 125×3.55 O Ring Seal 125×3.55 1 GB/T3452.1-1992
37 803004279 振动马达 Hydraulic motor 1
38 803163853 测压接头 Pressure Measurement Joint 1
39 803164825 接头 Adapter 1
40 803201542 法兰组件 Flange 2
1 805338260 垫圈 10(达克罗) Washer 2
2 805046462 螺栓 M10×25(达克罗) Bolt 4
3 803073866 全液压转向器 redirector 1
4 803164899 接头 Connector 4
5 800515284 关节轴承 GE35ES Bearing 4 GB/T9163-2001
6 803081721 转向油缸 cylinder 2
7 803164672 接头 Connector 1 外购
8 803104943 接头 adapter 3
9 803164593 测压接头 Measure nipple 1
10 803100723 接头 Joint 2
11 239900495 软管总成 Hose 1
12 803164741 接头 Adapter 1
13 226803207 密封垫 Seal 1
14 805049280 螺栓 M10×30(达克罗) Blot （Dacromet） 2 GB/T5783-2000
15 801100122 O形密封圈82.5X3.55 O-Ring 1 GB/T3452.1-1992
16 803004189 泵 Pump 1
17 803103798 接头 Joint 2
18 239902178 软管总成 hose 1
19 803301131 软管总成 Hose 1
20 803165244 软管总成 Hose 2
21 803100741 接头 adapter 5
22 803103340 接头 adapter 4
23 239900454 软管总成 Hose 1
24 239900351 软管总成 Hose 1
