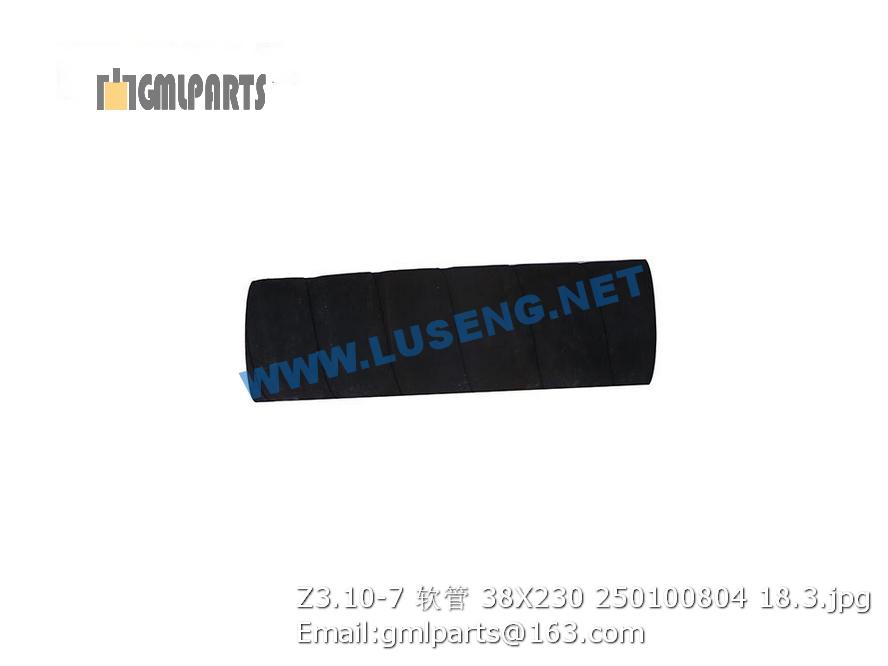

250100804 Z3.10-7 HOSE XCMG 38X230

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805005957 805005957 螺栓M20×100 10.9（达克罗） Bolt M20×100 10.9 3 GB/T5782-2000
2 805301379 垫圈 20(达克罗) WASHER 6 DIN6796
3 803164536 液位计 OIL LEVEL AND TEMPERATURE METER 1
4 805047076 螺栓 M20×60（10.9级）(达克罗) bolt 3 GB/T5783-2000
5 228700266 磁性螺栓 MAGNETISM BOLT 1
6 803176572 燃油加油滤清器 Filter 1 每1000小时或半年更换，以先到为准change every 1000 hours or half a year(whichever comes first)
7 805048408 螺栓 M4×10（达克罗） Bolt 4
8 805338379 垫圈 4(达克罗) Washer 4
9 805046484 螺栓 M8×25(达克罗) Blot M8×25(Dacromet) 10 GB/T5783-2000
10 805338259 垫圈 8(达克罗) Washer 10
11 805338276 垫圈 8 Washer 10
12 226801778 油箱盖 Cap 1
13 226800436 垫 Washer 1
14 228900589 液压油箱焊接 HYDRAULIC OIL TANK 1
1 227002340 密封海绵 SEALING WASHER 1 电气箱总成附件
2 227002341 电气箱总成 Box 1 总成(包含附件)
3 227002342 后壳 END COVER 1 电气箱总成附件
4 ▲228901952-020301 密封条 sealing strip 1 电气箱总成附件 电气箱总成附件
5 805338282 垫圈 14(达克罗) WASHER 4 GB/T97.1-2002
6 805338262 垫圈14 WASHER 4
7 805046890 螺栓 M14×40(达克罗) Bolt 4 GB/T5783-2000
8 227002339 前盖 FRONT COVER 1 电气箱总成附件
9 805046892 螺栓10×45 Bolt 1 GB/T5783-2000
10 803085287 电气箱锁具 LOCK 1 电气箱总成附件
11 805140822 螺钉M5×20 Bolt M5×20 4
12 805338383 垫圈5 Washer 5 4
13 805338380 垫圈5 Washer 4
14 805238916 螺母 M5(达克罗) Nut 4 GB/T6172.1-2000
15 227002326 爬梯总成 LADDER 1
16 805046473 螺栓 M10×30(达克罗) Bolt 6
17 805338278 垫圈 10(达克罗) Washer 6
18 805338260 垫圈 10(达克罗) Washer 6
1 228901912 牵引车架 Rear Frame 1
2 805046485 螺栓 M12×25(达克罗) Hose 8
3 805338261 垫圈12（达克罗） Washer 14
4 805338280 垫圈12（达克罗） Washer 14
5 228703240 左管路固定板 Left Bracket 2
6 228703241 右管路固定板 Right Bracket 2
7 801902764 装饰条 Strip 4 JT-07A 每根L=450mm
8 805046477 螺母 8 Nut 6
9 805338259 垫圈 8(达克罗) Washer 10
10 805338276 垫圈 8 Washer 10
11 228901615 密封毛刷 Hairbrush 2
12 228901609 封板 Plate 1
13 805046507 螺栓 M8×20(达克罗) Bolt 6
14 805046484 螺栓 M8×25(达克罗) Blot M8×25(Dacromet) 4 GB/T5783-2000
15 228700697 板 PLATE 1
16 805338278 垫圈 10(达克罗) Washer 6
17 805338260 垫圈 10(达克罗) Washer 6
18 805046524 螺栓 M10×16 Bolt 6 GB/T5783-2000
